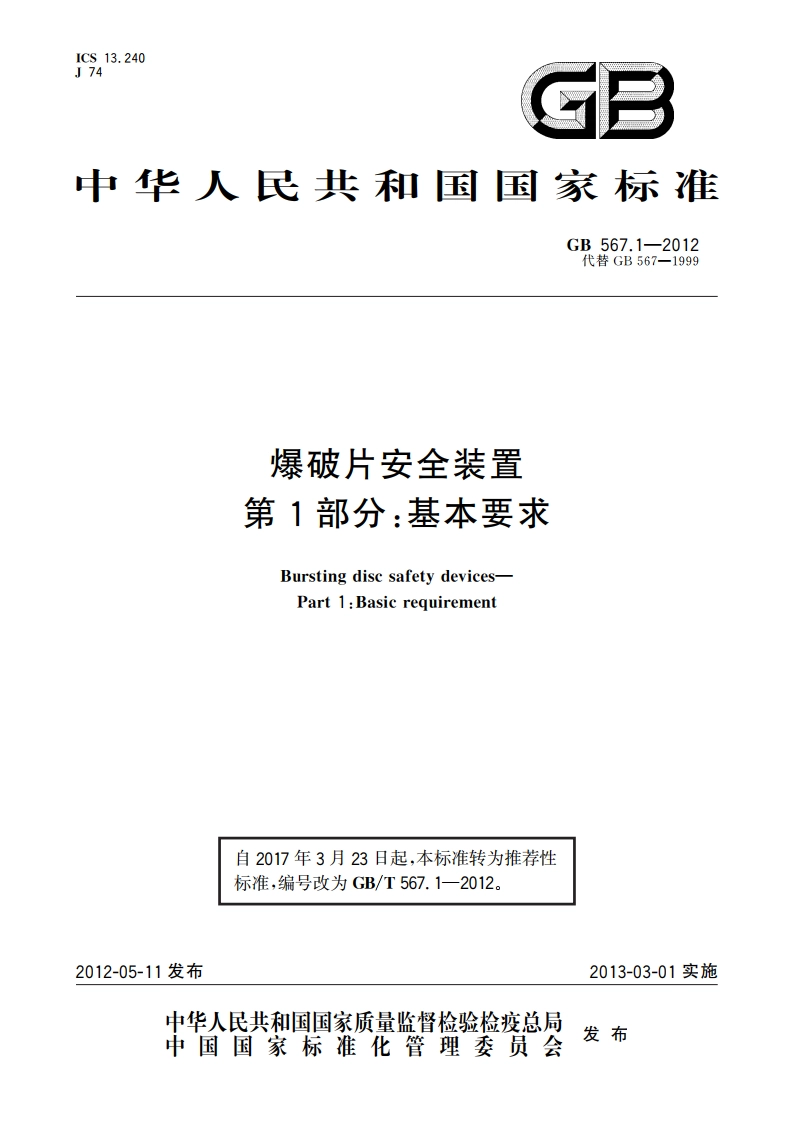

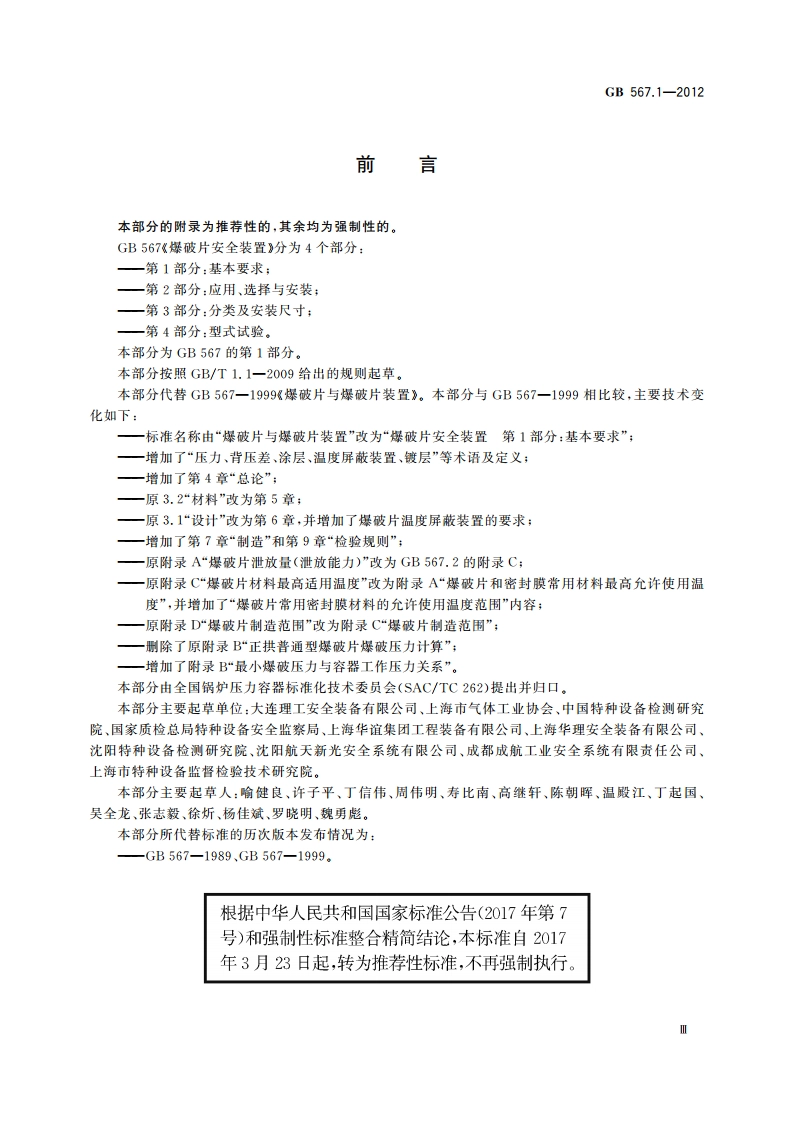

爆破片安全装置 第1部分：基本要求 GBT 567.1-2012.pdf

GB567.1-20123.4爆破片组件bursting disc assembly由爆破片、背压托架、加强环、保护膜及密封膜等两种或两种以上零件构成的组合件，又称组合式爆破片。3.5正拱形爆破片conventional domed bursting disc(also referred to as:forwarc止acting)爆破片呈拱形，凹面处于压力系统的高压侧，动作时因拉伸而破裂。3.6反拱形爆破片reverse domed bursting disc(also referred to as:reverse-acting)爆破片呈拱形，凸面处于压力系统的高压侧，动作时因压缩失稳而翻转破裂或脱落。3.7平板形爆破片flat bursting disc爆破片呈平板形，动作时因拉伸、剪切或弯山而破裂。3.8石墨爆破片graphite bursting disc爆破片由浸渍石墨、柔性石墨、复合石墨等以石墨为基体的材料制成，动作时因剪切或弯曲而破裂。3.9夹持器bursting disc holder爆破片安全装置中，具有定位、支承、密封及保证泄放面积等功能，并且能够保证爆破片准确动作的独立夹紧部件。3.10支承圈supporting ring用机械或焊接方式固定爆破片的位置，并具有支承爆破片、保证爆破片准确动作的功能，但不能独立起到夹紧作用的环圈状零件。3.11背压差differential back pressure在正常操作工况下，当爆破片安全装置泄放侧的压力高于人口侧，包括人口侧为负压（即真空）状态时，致使爆破片两侧形成与泄压方向相反的压力差，这种压力差称为背压差。3.12背压托架back pressure support组合式爆破片中，用来防止爆破片由于出现背压差而发生意外破坏的支撑架。当出现背压差时，组装在正拱形爆破片凹面的背压托果可防止爆破片凸面受压失稳。当系统压力可能出现真空时，此种背压托架也称为真空托架。当出现背压差时，组装在反拱形爆破片凸面的背压托架可防止爆破片凹面受压而使爆破片发生意外的拉伸变形或破裂。3.13张开型背压托架opening back pressure support爆破片动作时发生被裂的背压托架。3.14非张开型背压托架non-opening back pressure support爆破片动作时不发生破裂的背压托架。
