灯座的型式和尺寸 第5部分：卡口式灯座 GBT 19148.5-2008.pdf

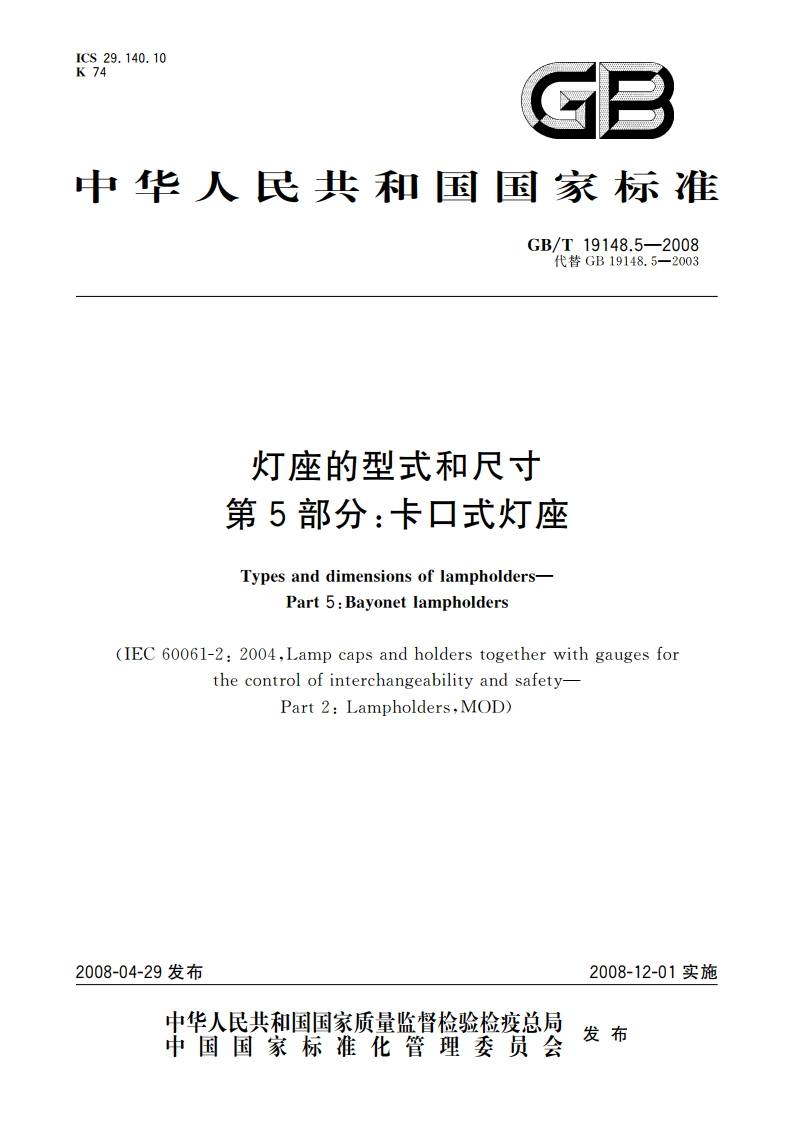

ICS29.140.10K74B中华人民共和国国家标准GB/T19148.5-2008代替GB19148.5-2003灯座的型式和尺寸第5部分：卡口式灯座Types and dimensions of lampholders-Part 5:Bayonet lampholders(IEC 60061-2:2004,Lamp caps and holders together with gauges forthe control of interchangeability and safety-Part 2:Lampholders,MOD)2008-04-29发布2008-12-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T19148.5-2008前言GB/T19148%灯座的型式和尺寸共分为5个部分：一第1部分：螺口式灯座：一第2部分：插脚式灯座：一第3部分：预聚焦式灯座；一第4部分：杂类灯座：一第5部分：卡口式灯座。本部分为GB/T19148的第5部分。本部分修改采用1EC60061-2:2004灯头、灯座及检验其安全性和互换性的量规第2部分：灯座(3.32版)的英文版。本部分与IEC60061-2:2004(3.32版)的英文版中有关卡口式灯座的型式和尺寸部分在技术内容上完全一致。为了便于使用，本部分做了下列编辑性修改：)“本国际标准”一词改为“本部分”，b)用小数点“.”代替作为小数点的“，”；c)删除国际标准的前言和引言；)为了与现有的标准及本部分中的技术内容一致，将国际标准的名称灯头，灯座及检验其安全性和互换性的量规第2部分：灯座改为灯座的型式和尺寸第5部分：卡口式灯座。本部分代替GB19148.5一2003卡口式灯座的型式和尺寸.本部分与GB19148.5一2003相比主要差异如下：一保留了原GB19148.5一2003全部灯座的技术内容：一新增了B8.4d,BX8.4d,BAU15和BAW15灯座的技术内容。本部分由中国轻工业联合会提出。本部分由全国照明电器标准化技术委员会(SAC/T224)归口，本部分主要起草单位：北京电光源研究所。本部分主要起草人：江姗、杨小平、赵秀荣、段彦芳。本部分所代替标准的历次版本发布情况为：-GB19148.5-2003。GB/T19148.5-2008汽车灯用BA7灯座1/1单位为毫米附图仅表示互换性的基本尺寸。关于BA7灯头，见GB/T1406.5-7004-15.比例2：11一灯头卡爪活动范围的轮廓线：2一圆柱式、簧片式或其他形式的触点：E2宽度：V一灯头卡爪的定位点。尺寸最小值最大值A(1)7.157.3将触点压下至距离定位点“V”的水平面B9.0一7.7mm处和8.7mm处所需的力应不小于3ND7.2且不大于10N。D9.2一所规定的触点位置要与灯头的尺寸D的最E2.43.0小值和最大值所形成的触点位置相一致。(1)允许实际形状与图示圆四柱形有偏差，但是，在E?2.4定位点“V”以上和定位点之间的其他部位上F5.0的尺寸A应符合要求，以便为灯头提供等效H(2)2.5一的支掉。w2.5(2)该尺寸只涉及圆柱式触点的接触面，p0.5GB/T19148.5-7005-11-3
