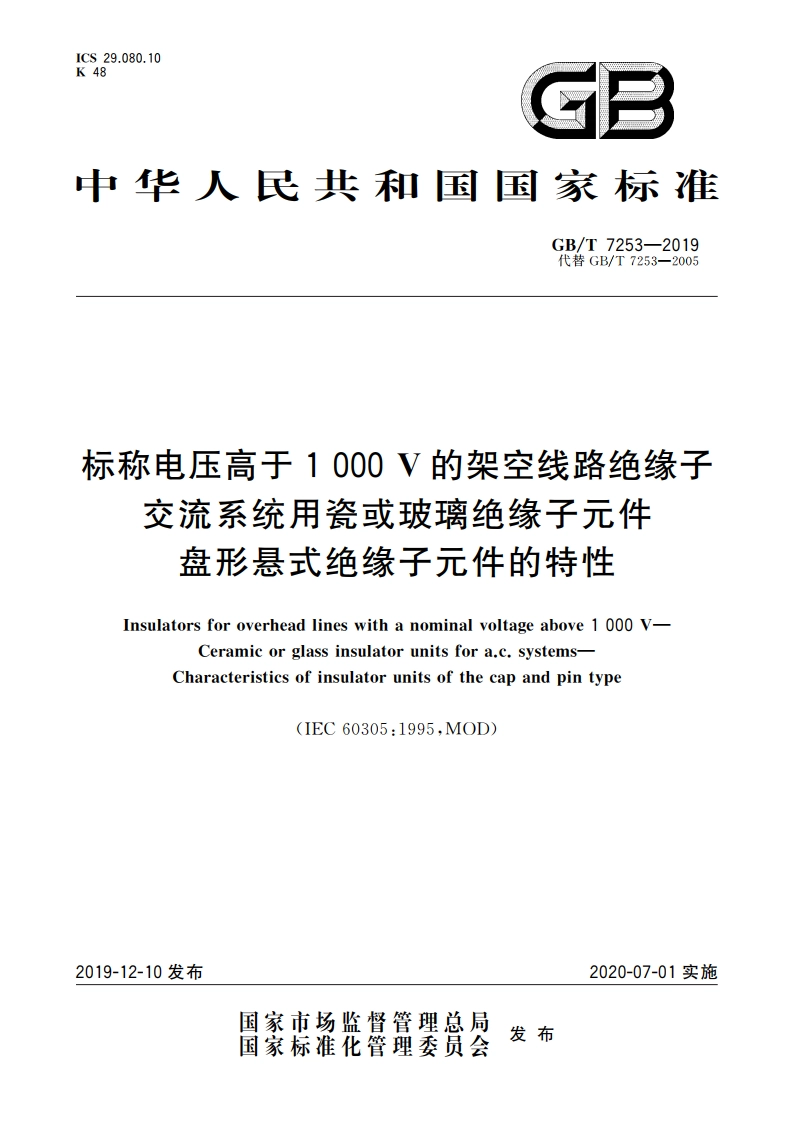

标称电压高于1 000 V的架空线路绝缘子 交流系统用瓷或玻璃绝缘子元件 盘形悬式绝缘子元件的特性 GBT 7253-2019.pdf

GB/T7253-2019标称电压高于1000V的架空线路绝缘子交流系统用瓷或玻璃绝缘子元件盘形悬式绝缘子元件的特性1范围本标准规定了盘形悬式绝缘子串元件的主要的机被特性和主要尺寸。本标准适用于标称电压高于1000V、频常不超过100Hz的交流架空线路用、绝缘件为瓷或玻璃的盘形悬式绝缘子串元件，这些绝缘子串元件的连接结构为球窝联接或槽形联接，也适用于变电站使用的类似结构的绝缘子。本标准适用的盘形悬式绝缘子串元件用于清洁和污秽地区的架空线路，这些绝缘子的选择和尺寸确定见GB/T26218.1一2010和GB/T26218.2一2010，直流架空线路用瓷或玻璃绝缘子串元件可参照本标准。本标准不规定盘形悬式绝缘子串元件的工顿、雷电冲击和击穿耐受电压等电气特性。GB/T1001,1一2003的第13章、第14章、第15章、第33章提出了绝缘子串元件的电气特性要求。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1001.1一2003标称电压高于1000V的架空线路绝缘子第1部分：交流系统用瓷或玻璃绝缘子元件定义、试验方法和判定准则(IEC60383-1:1993,MOD)GB/T2900.8一2009电工术语绝缘子(1EC60050-471:2007,IDT)GB/T4056一2019绝缘子串元件的球孩连接尺寸(1EC60120:1984,MOD)GB/T25317一2010绝缘子串元件的槽型连接尺寸(IEC60471:1977,IDT)GB/T26218.1一2010污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则(1EC/TS60815-1:2008,MOD)GB/T26218.2一2010污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子(1EC/TS60815-2:2008,M0D)JB/T9683一2012绝缘子产品型号编制方法3术语和定义GB/T2900.8一2009、GB/T1001.1一2003、GB/T26218.1一2010、GB/T26218.2一2010界定的术语和定义适用于本文件。4规定特性盘形悬式绝缘子串元件的规定特性表征如下：1
