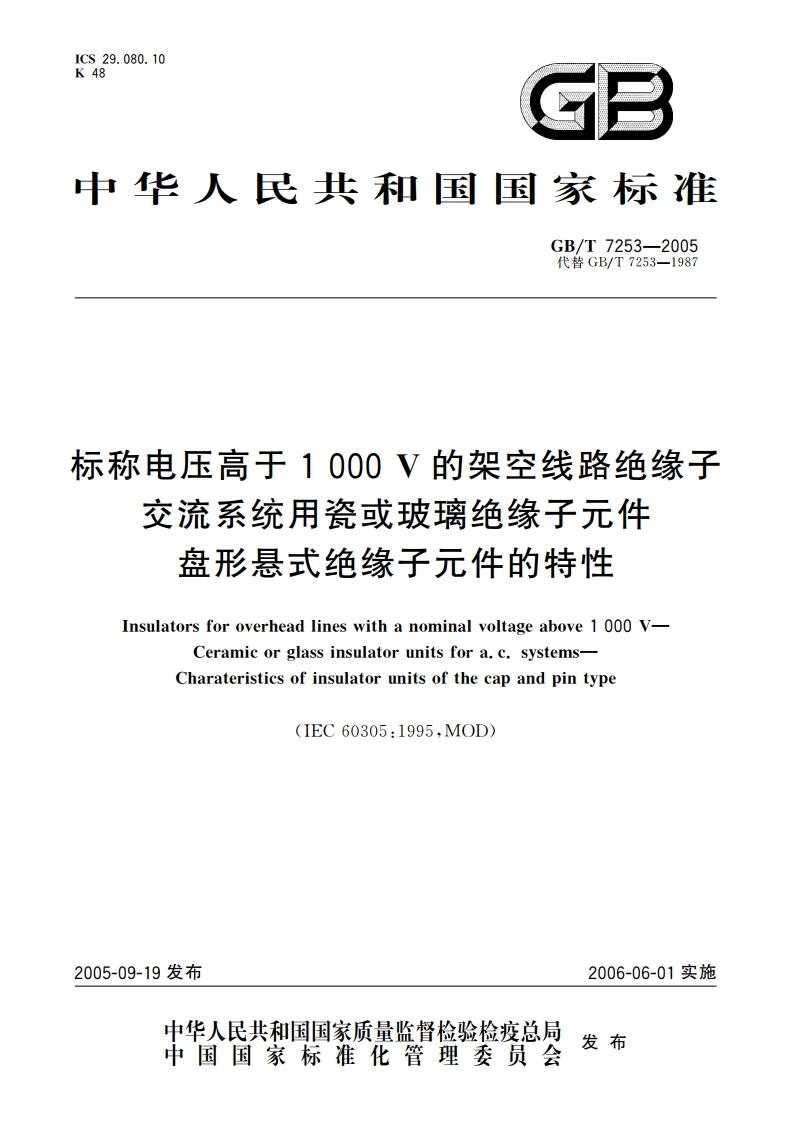

1CS29.080.10K48中华人民共和国国家标准GB/T7253-2005代替GB/T7253一1987标称电压高于1000V的架空线路绝缘子交流系统用瓷或玻璃绝缘子元件盘形悬式绝缘子元件的特性Insulators for overhead lines with a nominal voltage above 1 000 V-Ceramic or glass insulator units for a.c.systems-Charateristics of insulator units of the cap and pin type(IEC60305:1995,MOD)2005-09-19发布2006-06-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T7253-20054型号及标志表1和表2中的绝缘子的型号由字母U和其后规定的机电或机械破坏负荷的千牛数来标志。随后的字母B或C分别表示球窝或槽形连接。随后的字母S或L,则表示短或长结构高度。污秽地区的大爬距绝缘子用字母P置于最后来表示。GB/T1001.1一2003规定，绝缘子应该用规定的机电或机械破坏负荷来标志。这个负荷可由表1和表2第一列中给出的型号的前一部分示出：例如，对于元件U160BS、U160BL和U160BLP,绝缘子可以标志为U160。5公差除公称结构高度外，GB/T1001.1一2003指出的尺寸公差适用于所有的公称值，包括表1和表2中给出的最大公称直径和最小公称爬电距离。公称结构高度的公差应为：(0.03P+0.3)mmP为用毫米表示的结构高度。图1球窝连接的绝缘子串元件表1球窝连接的绝缘子串元件的机械和尺寸特性规定值绝缘件的最大机电或机械公称结构高度最小公称型公称直径标准连接标记号破坏负荷P爬电距离DdkNmmmmmmU40B4017511019011U40BP4021011029511U70BS7025512729516U70BL7025514629516U70BLP7028014644016U10OBS10025512729516U100BL10025514629516U100BLP10028014644016U120B12025514629516U120BP12028014644016
