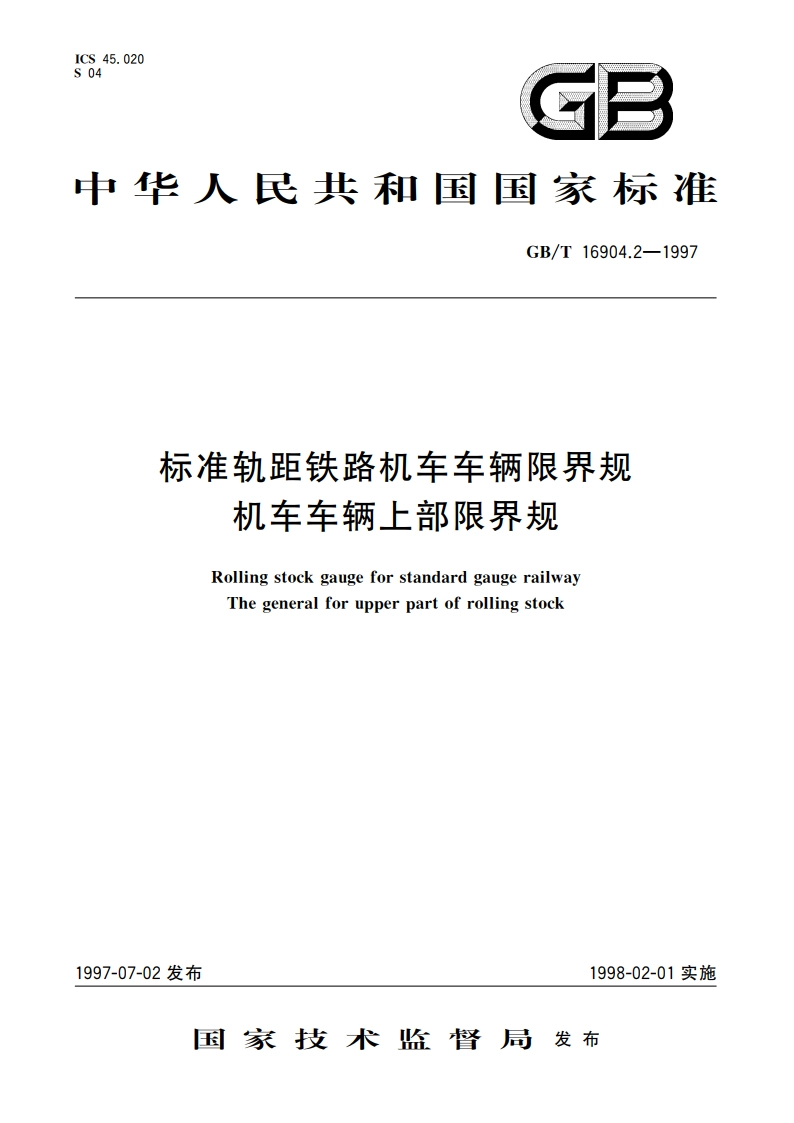

标准轨距铁路机车车辆限界规 机车车辆上部限界规 GBT 16904.2-1997.pdf

GB/T16904.2-19974.9叶板在限界规平面内的上下（左右）、内外两个自由度可作有限的调整，以适应长度不同的机车车辆的需要，其上下（左右）调整量为20mm,向外调整量为10mm,向内湖整量为60mm。4.10折页采用150200mm弹簧门折页。4.11信号灯采用红绿两色信号灯，并适当调整其安装角度。4.12限界规上的电器盒、电线管应注意防水及排水。4.13各紧固螺栓、螺母、垫圆等件应进行防蚀处理。4.14混凝土地基应平整，基础面应低于轨面510mm,以便进行调整。5安装与调整5.1机车车辆上部规应安装在按GB/T16904,1一1997中3.43.6要求调整好的线路上。5.2机车车辆上部规框架平面与轨道线路垂直，其中心线与轨道中心线垂直，框架的立柱，横梁与钢轨平面的垂直度，平行度公差在总长度内为5mm,框架两条对角线差不大于5mm。5.3立框安装在混凝土基础上，其安装面调整到与轨面平。5.4各叶板之间应有1一2mm间隙，叶板各自应转动灵活，不得相碰。5.5中心调节器安装在横梁的中间位置上，并将中心调整在两轨中心线的铅垂线上，锁紧湖节螺母。5.6按GB/T16904.1的要求调整各部叶板安装尺寸。5.7紧周各部螺栓。5.8具有显示系统的机车车辆上部规应调整电器部分。6质量检验应在加工现场进行试组装检验，焊接质量要求应符合GB6417,GB10854的规定，并按GB/T16904.1一1997中3.8的规定进行检验，各活动、转动部件应转动灵活。检验合格后填写产品合格证书。7涂装及标志7.1机车车辆上部规钢结构部分须全部除锈，涂防锈底漆。72机车车辆上部规涂两游面漆，框架涂浅枣红色醇酸榛，折页及折页调整板、蜗轮箱、底安装板涂黑色沥清漆，叶板涂黄色醇酸漆，活动工作台侧面、接线盒及梯子正面涂反八字黄黑相间（间距60mm)警戒色线，反面为黄黑相间正八字警成色线。7.3上部规应在明显部位设有标志牌，其内容应包括：a)型号名称：b)重量：c)编号：d)制造年月日：e)制造厂名称。
