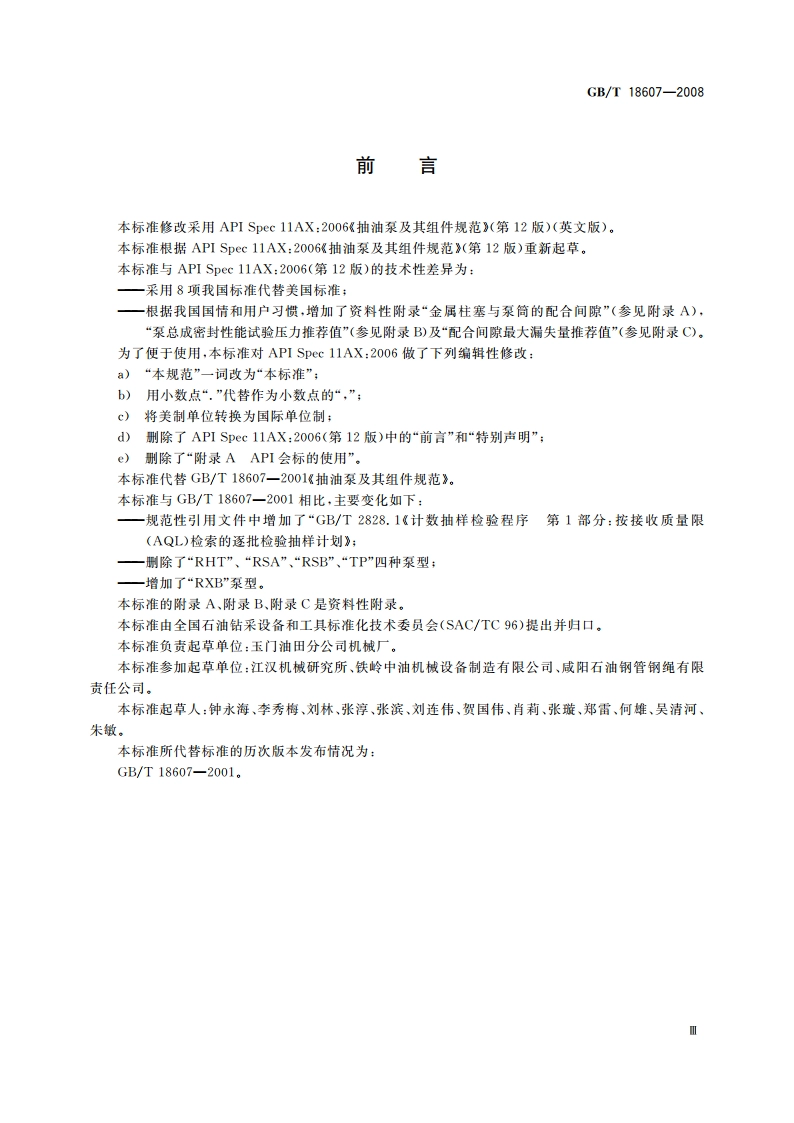

GB/T18607-2008前言本标准修改采用API Spec11AX:2006抽油泵及其组件规范（第12版）（英文版）。本标准根据API Spec11AX:2006抽油泵及其组件规范（第12版）重新起草。本标准与API Spec11AX:2006(第12版)的技术性差异为：一采用8项我国标准代替美国标准：一根据我国国情和用户习惯，增加了资料性附录“金属柱塞与泵简的配合间隙”（参见附录A),“泵总成密封性能试验压力推荐值”（参见附录B)及“配合间隙最大漏失量推荐值”（参见附求C)。为了便于使用，本标准对API Spec11AX:2006做了下列编辑性修改：)“本规范”一词改为“本标准”：b)用小数点“.”代替作为小数点的“，”：)将美制单位转换为国际单位制：d)删除了API Spec11AX:2006(第12版)中的“前言”和“特别声明”；e)删除了“附求AAPI会标的使用”，本标准代替GB/T18607一2001抽油泵及其组件规范。本标准与GB/T18607一2001相比，主要变化如下：一规范性引用文件中增加了“GB/T2828.1计数抽样检脸程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划：一明除了“RHT”、“RSA”、“RSB”、“TP”四种泵型；一增加了“RXB”泵型。本标准的附录A、附录B、附录C是资料性附录。本标准由全国石油钻采设备和工具标准化技术委员会(SAC/TC96)提出并归口，本标准负责起草单位：玉门油田分公司机械厂。本标准参加起草单位：江汉机械研究所、铁岭中油机械设备制造有限公司、咸阳石油钢管钢绳有限责任公司。本标准起草人：种水海、李秀将、刘林、张淳、张滨、刘连伟、贺国伟、背莉、张璇、郑雷、何维、吴清河、朱敏。本标准所代替标准的历次版本发布情况为：GB/T18607-2001.GB/T18607-2008抽油泵及其组件规范1范围本标准包括各种通用泵径的杆式泵和管式泵。本标准为确保全部组件的标准化和互换性提供了足够的尺寸要求。本标准还规定了抽油泵及其组件的标准材料，但对其设计细节未作规定。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T228金属材料室温拉伸试验方法(GB/T228一2002，IS06892:1998,IDT)GB/T230.1金属洛氏硬度试验第1部分：试验方法(A,B,C,D,E,F,G,H,K,N,T标尺)(GB/T230.1一2004,1S06508-1:1999,M0D)GB/T2828.1一2003计数拍样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划(1S02859-1:1999,IDT)GB/T9253.2石油天然气工业套管、油管和管线管螺纹的加工，测量和检验GB/T9445无损检测人员资格鉴定与认证(GB/T9445一2005，IS09712:1999,DT)SY/T5029抽油杆SY/T5188抽油泵维护与装卸推荐作法SY/T6194石油天然气工业油气井套管和油管用钢管(SY/T6194一2003，IS011960:2001,IDT)ASME B1.1:1989统一英制紧固螺纹(UN和UNR牙型)ASTM E165:1991液体渗透检验标准做法ASTM E384:1989材料显微硬度标准测试方法NACE MR-01-76:1992油井设备抗硫化氢致脆断裂金属材料标准推荐做法3抽油泵代号3.1抽油泵的基本类型及其字母代号见表1。表1抽油泵代号(1)(2)(3)4)(5)字母代号金属柱塞泵软密封柱塞泵系类型厚壁泵简薄壁泵简厚壁桑简薄壁柔简杆式泵定简式，顶部固定RHARWA定简式，底部固定RHBRWB定简式，底部固定RXB动简式，底部固定一RWT一RST管式泵TH3.2抽油泵的代号见图1，包括：a)标称油管外径：b)标称泵径：c)泵的类型，包括泵筒类型、支承总成的位置及类型；d)标称泵筒长度；
