摆线针轮行星传动 图示方法 GBT 10107.2-1988.pdf

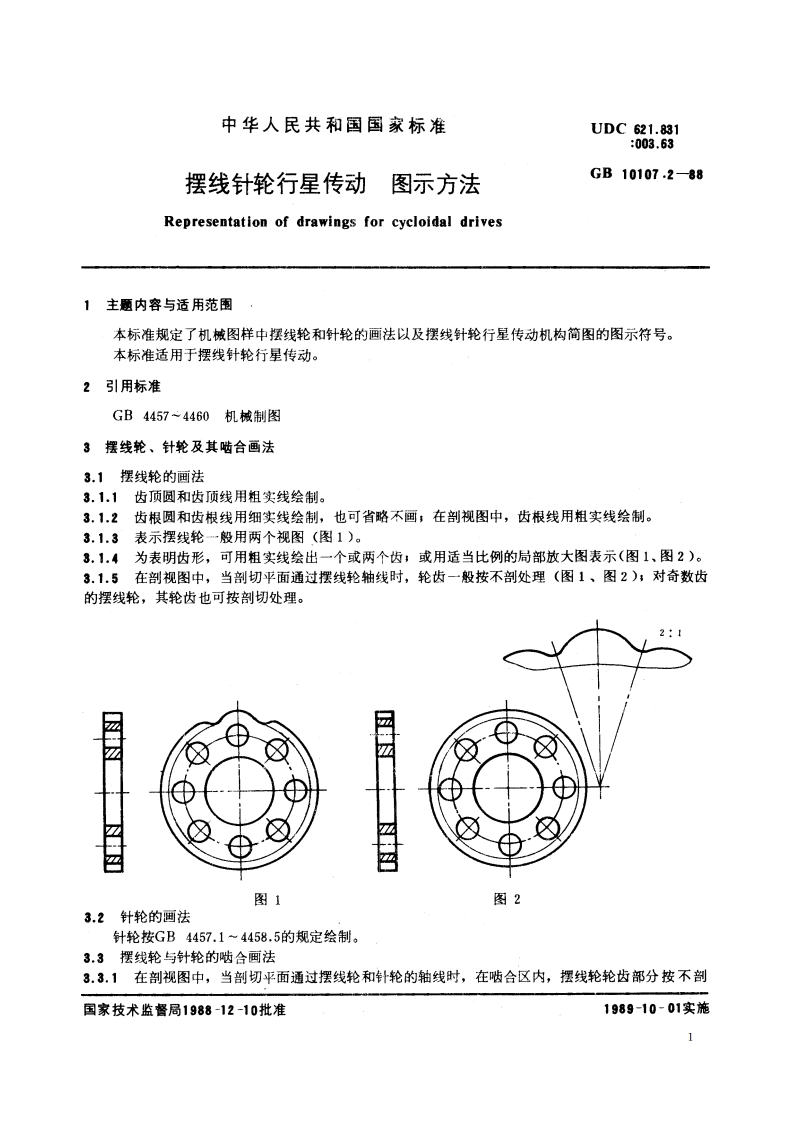

UDC621.831:003.63J17GB中华人民共和国国家标准GB10107.2-88摆线针轮行星传动图示方法Representation of drawings for cycloidal drives1988-12-10发布1989-10-01实施国家技术监督局发布中华人民共和国国家标准UDC621.831:003.63摆线针轮行星传动图示方法GB10107.288Representation of drawings for cycloidal drives1主题内容与适用范围本标准规定了机械图样中摆线轮和针轮的画法以及摆线针轮行星传动机构简图的图示符号。本标准适用于摆线针轮行星传动。2引用标准GB44574460机械制图3摆线轮、针轮及其啮合画法3.1摆线轮的画法3.1.1齿顶圆和齿顶线用粗实线绘制。3.1,2齿根圆和齿根线用细实线绘制，也可省略不画，在剖视图中，齿根线用粗实线绘制。3.1.3表示摆线轮一般用两个视图（图1）。3.1,4为表明齿形，可用粗实线绘出一个或两个齿，或用适当比例的局部放大图表示（图1、图2）。3.1.5在剖视图中，当剖切平面通过摆线轮轴线时，轮齿一般按不剖处理（图1、图2）；对奇数齿的摆线轮，其轮齿也可按剖切处理。2:1图1图23.2针轮的画法针轮按GB4457.14458.5的规定绘制。3.3摆线轮与针轮的啮合画法3.3.1在剖视图中，当剖切平面通过摆线轮和针轮的轴线时，在啮合区内，摆线轮轮齿部分按不剖国家技术监督局1988-12-10批准1989-10-01实施1
