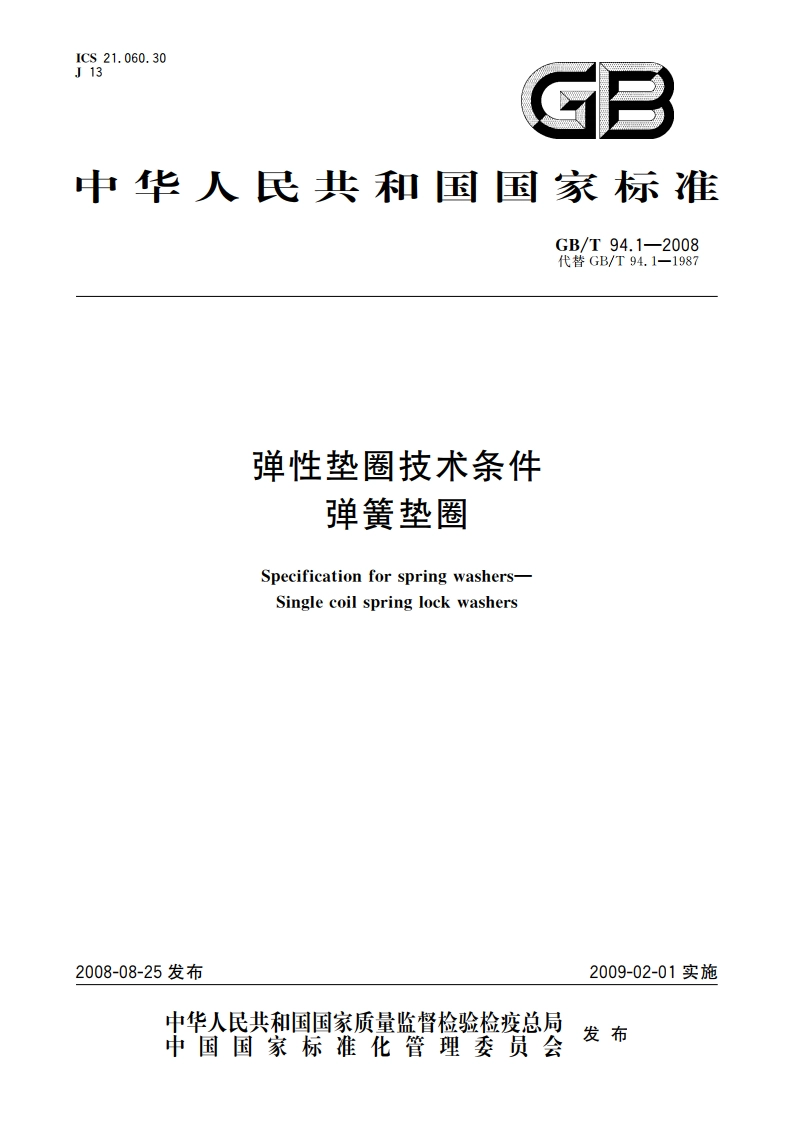

弹性垫圈技术条件 弹簧垫圈 GBT 94.1-2008.pdf

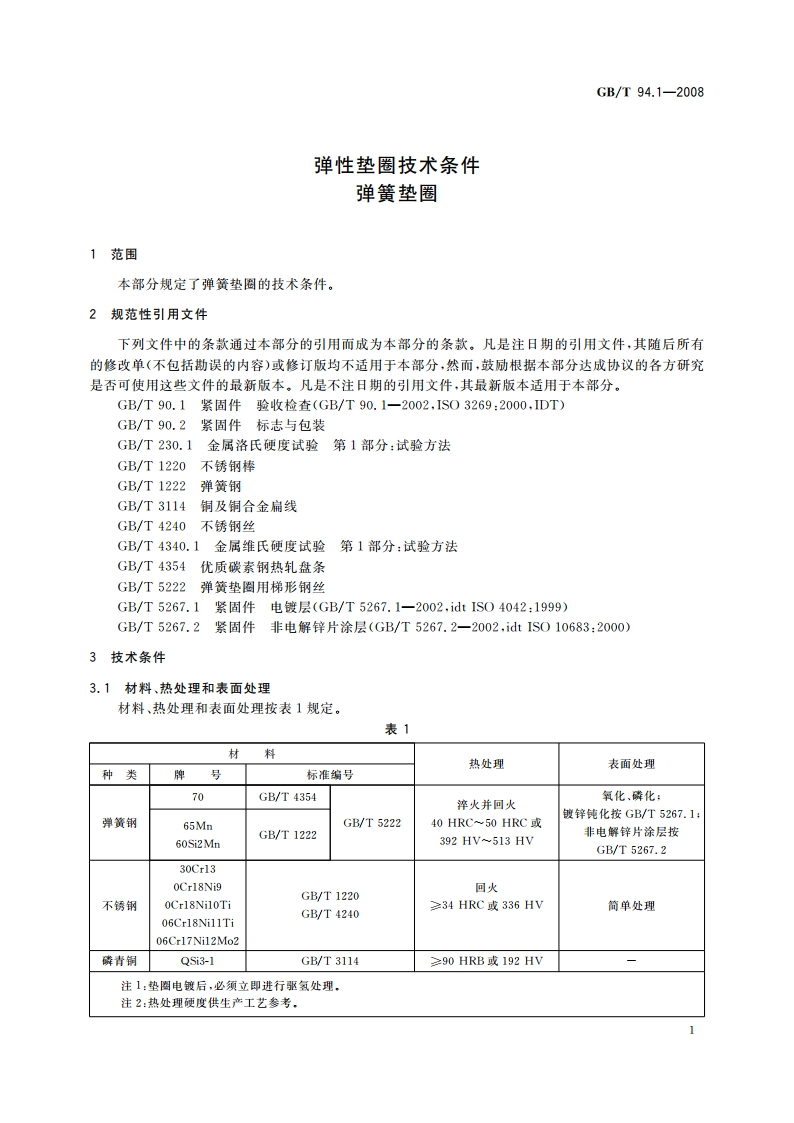

GB/T94.1-20083.2性能3.2.1弹性3.2.1.1弹簧钢垫圈按4.1进行弹性试验，试验后的自由高度应不小于1.67S公(S见产品标准)。3.2.1.2鞍形和波形弹性垫圈按4.1进行弹性试验，试验后的自由高度应不小于表2的规定。表2单位为毫米规格1014161820222430试验后的0.91.251.62.12.42.83.23.83.85.6自由高度3.2.1.3不锈钢和磷青铜垫圈的弹性试验由供需双方协议。3.2.2扭转垫圈应按4.2进行扭转试验，弹簧钢、不锈钢和磷青铜垫因扭至90时不得断裂。3.2.3抗氢脆电镀垫圈应按4,3进行试验，试验后不得断裂。3.3表面缺陷垫圈表面不允许有裂缝、浮锈和影响使用的凹痕、划伤和毛刺。3.4圆角垫圈表面的内外圆角半径应不大于S公/4。3.5滚花垫圈外表面允许有轧压的花纹。4试验方法4.1弹性试验将垫圈按表3规定的试验载荷连续加载3次后，测量其自由高度。表3规格/mm22.53456810试险载荷N700116017603050505070501290020600规格/mm1214161820222427试险载荷N3000041300563006900088000110000127000167000规格/mm3033363942分48试险载荷N2040002550002980003430003940004570005180004.2扭转试验将垫圈夹于虎钳和扳手之间，虎钳和扳手之间的距离等于垫圈外径的二分之一（见图1），将扳手向顺时针方向缓慢扭至90时，目测垫圈表面，2
