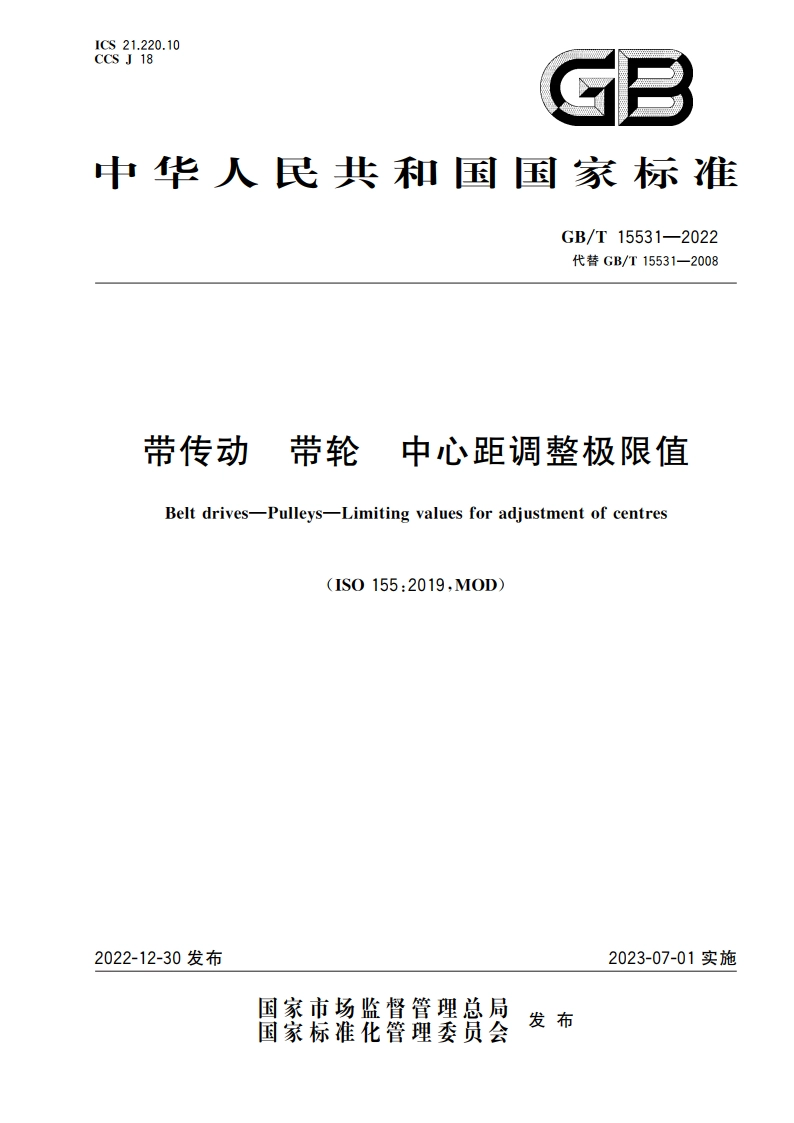

带传动 带轮 中心距调整极限值 GBT 15531-2022.pdf

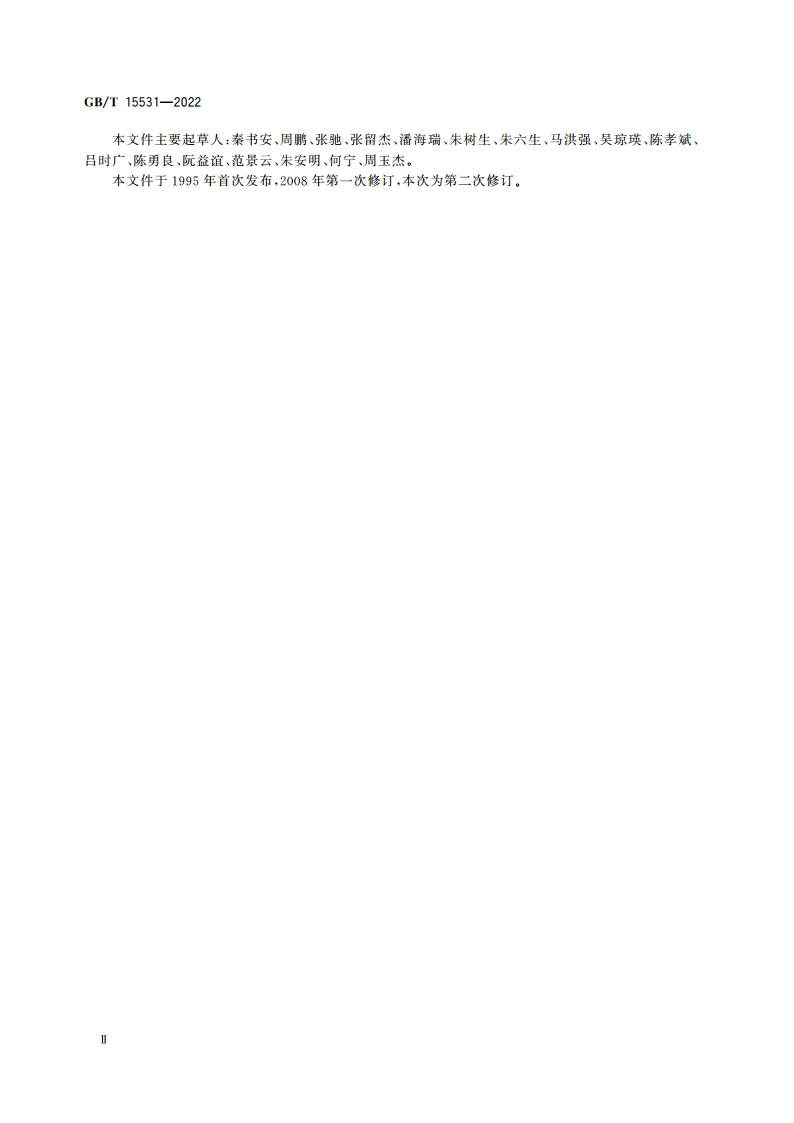

GB/T15531-2022木文件主要起草人：茶书安、周期、张驰、张留杰、潘海瑞、朱树生、米六生、马洪强、吴琼瑛、陈孝斌、目时广、陈勇良、阮益宜、范景云、朱安明、何宁、周玉杰。本文件于1995年首次发布，2008年第一次修订，本次为第二次修订。GB/T15531-2022带传动带轮中心距调整极限值1范围本文件规定了两传动带轮中心距的调整极限值。本文件适用于下列两传动带轮中心距调整极限值的确定：a)平带轮：b)单根V带、多根V带、联组V带用带轮：c)多楔带轮：d)同步带轮。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6931.1带传动术语第1部分：基本术语GB/T6931.2带传动术语第2部分：V带和多楔带传动(GB/T6931.2一2020，IS01081:2013,M0D)GB/T6931.3带传动术语第3部分：同步带传动(GB/T6931.3一2020,1S05288:2017,MOD)GB/T11361同步带传动节距型号MNL、XXL、XL、L、H,XH和XXH梯形齿带轮(GB/T11361一2018,S05294:2012,M0D)GB/T24619同步带传动G、H、R、S齿型曲线齿同步带与带轮(GB/T24619一2021，IS013050:2014,M0D)GB/T28775同步带传动T型梯形齿同步带轮(GB/T28775一2021，IS017396:2017,MOD)GB/T37205同步带传动AT型梯形齿同步带轮(GB/T37205一2018，IS017396:2014,MOD)JB/T7512.2圆弧齿同步带传动第2部分：带轮3术语和定义GB/T6931.1、GB/T6931.2、GB/T6931.3界定的术语和定义适用于本文件。4符号下列符号适用于本文件，C一公称中心距，单位为毫米(mm)。C一中心距减诚小极限值，单位为毫米(mm)。Ca一与带轮尺寸和公差有关的参数。Ca一与带长公差有关的参数。C.一中心距增大极限值，单位为毫米(mm)。
