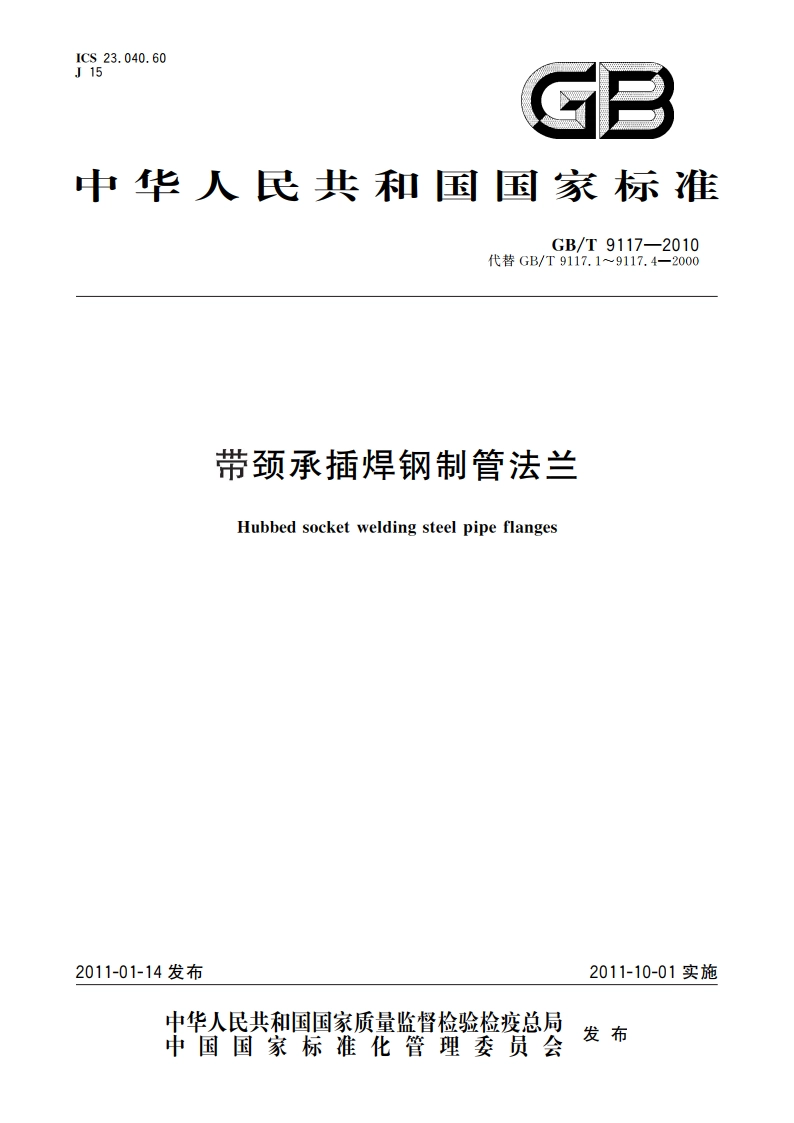

带颈承插焊钢制管法兰 GBT 9117-2010.pdf

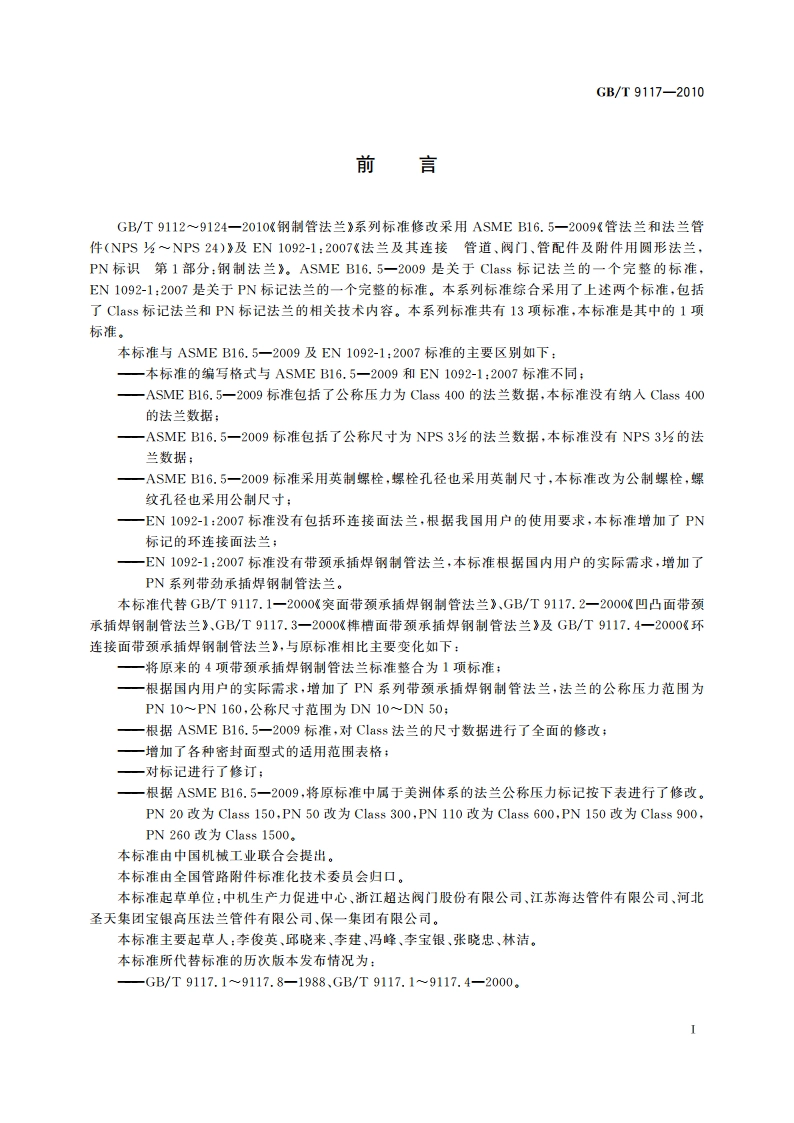

GB/T9117-2010带颈承插焊钢制管法兰1范围本标准规定了公称压力用P、标记和用Cass标记的带预承插焊钢制管法兰的型式、尺寸、技术要求和标记。本标准适用于公称压力为PN10PN100以及C1ass150C1ass1500的带颈承插焊钢制管法兰。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T9112钢制管法兰类型与参数GB/T9124钢制管法兰技术条件3型式与尺寸3.1用PN标记的带颈承插焊钢制管法兰的型式与尺寸3.1,1用PN标记的带颈承插焊钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围按表1的规定。表1用P、标记的带颈承插焊钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围密封面公称压力型式PN 10PN 16PN 25PN 40PN 63PN100平面(F)DN 10DN 50突面(RF)DN 10DN 50凹凸面(MF)DN 10DN 50棒槽面(TG)DN 10DN 50O形图面(OSG)DN 10DN 50环连接面(R)DN 15DN 503.1,2用PN标记的带颈承插焊钢制管法兰的型式应符合图1图6的规定，法兰密封面尺寸应符合表2和表3的规定，法兰其他尺寸应符合表4表7的规定。1
