带导柱90°锥面锪钻 技术条件 GBT 4265-2004.pdf

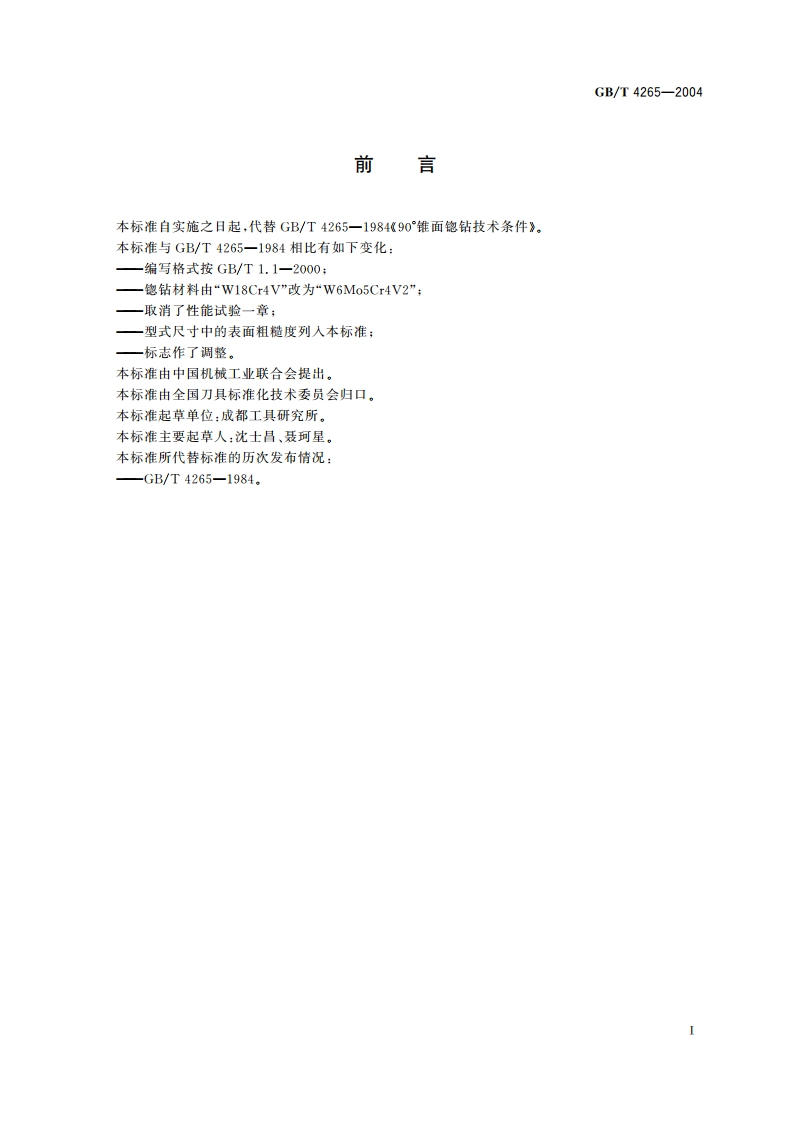

GB/T4265-2004带导柱90锥面锪钻技术条件1范围本标准规定了带导柱的90锥面锪钻的位置公差、材料和硬度、外观和表面粗糙度、标志和包装的基本要求。本标准适用于按GB/T4263、GB/T4264生产的带导柱90锥面锪钻。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4263带整体导柱的直柄90锥面锪钻(GB/T4263一2004，IS04205:1991,MOD)GB/T4264带可换导柱的莫氏锥柄90锥面锪钻(GB/T4264一2004，IS04204:1977,MOD)3位置公差带导柱90锥面锪钻的位置公差按表1所示。表1单位为毫米公差项目17d1728d2840.4切削刃对公共轴线的斜向圆跳动0.040.050.06导柱对公共轴线的径向圆跳动0.030.040.054材料和硬度4.1锪钻用W6Mo5Cr4V2或其他同等性能的高速钢制造。焊接锪钻柄部用45钢或其他同等性能的钢材制造。4.2锪钻硬度为：一工作部分：63HRC66HRC:一柄部或扁尾：整体锪钻为40HRC55HRC,焊接锪钻为30HRC45HRC,5外观和表面粗糙度5.1锪钻表面不得有裂纹、刻痕、锈迹及磨削烧伤等影响使用性能的缺陷。5.2表面粗糙度的上限值为：一前面、后面和圆柱刃带：R6.3m一柄部外圆、导柱外圆：Ra0.8m:一装导柱的孔：Ra1.6m。6标志和包装6.1标志6.1.1产品上应标有：
