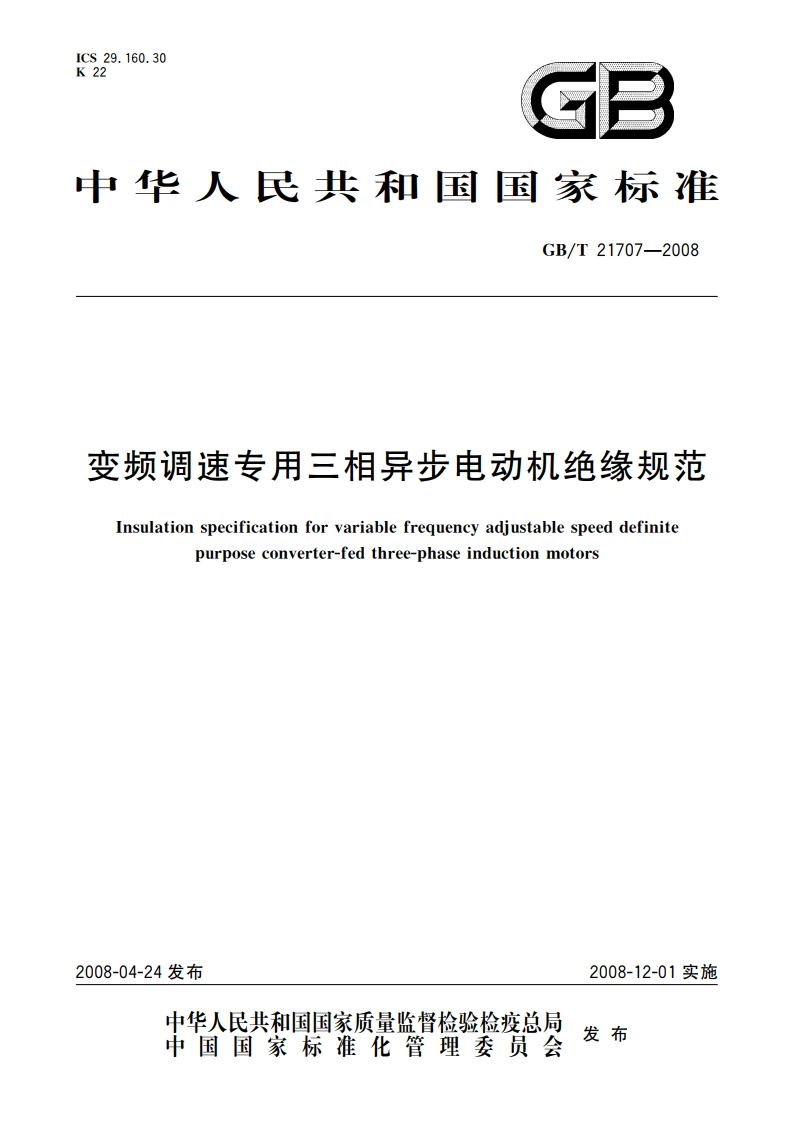

变频调速专用三相异步电动机绝缘规范 GBT 21707-2008.pdf

ICS29.160.30K22中华人民共和国国家标准GB/T21707-2008变频调速专用三相异步电动机绝缘规范Insulation specification for variable frequency adjustable speed definitepurpose converter-fed three-phase induction motors2008-04-24发布2008-12-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T21707-2008变频调速专用三相异步电动机绝缘规范1范围本标准规定了由变频电源供电的三相异步电动机的绝缘结构规范。本标准适用于电压等级为1140V及以下采用散绕组的变频调速专用三相异步电动机。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4074.5一1999绕组线试脸方法第5部分：电性能(idt IEC60851-5:1996,AmendmentNo.1-1997)GB/T6109.11一1990漆包圆绕组线第11部分：200级聚酯亚胺/聚酰胺酰亚胺复合漆包铜圆线GB/T11026.4一1999确定电气绝缘材料耐热性导则第4部分：老化烘箱单室烘箱(idt IEC60216-4-1.1990)GB/T17948.1一2000旋转电机绝缘结构功能性评定散绕绕组试验规程热评定与分级(idt1EC60034-18-21:1992)JB/T4061.1一1995柔软复合材料聚酯薄膜聚芳酰胺纤维纸柔软复合材料JB/T5658一1991电气用压敏粘带聚酯薄膜热固性胶粘带JB/T5659一1991电气用压敏粘带聚酰亚胺薄膜热固性胶粘带JB/T8151.1一1999绝缘软管规范各种型号软管的规范要求硅橡胶玻璃纤雏软管（qv IEC60684-3-400T0402:1991)JB/T8151.3一1999丙烯酸酯玻璃纤维软管（qv IEC60684-3-403:1988)JB/T10508一2005中小电机用槽楔技术条件1EC60034-18-41:2006旋转电机第18-41部分电压源变频器供电的旋转电机I类绝缘结构的评定和验收试验IEC60034-25:2004旋转电机第25部分变频器供电的笼型感应电动机设计和性能导则1EC62068-1:2003电气绝缘结构重复脉冲产生的电应力第一部分：电老化评定的通用方法3技术要求3.1对组成变频调速三相异步电动机绝缘结构的单一材料的要求3.1.1电磁线3.1,1,1对电磁线的耐高频脉冲特性的要求电磁线漆膜涂层的化学结构及涂敷工艺，应能使电磁线有效抗御高频电脉冲的长期冲击。电磁线应有良好延伸柔软性，能适应高速绕线而不显著降低抗脉冲特性。无论何种结构的导线，其抗高频脉冲电压的能力在下述规定参数测试条件下的寿命应不小于表1的规定：脉冲频米：20kHz;脉冲占空比：50%：脉冲波形：方波：
