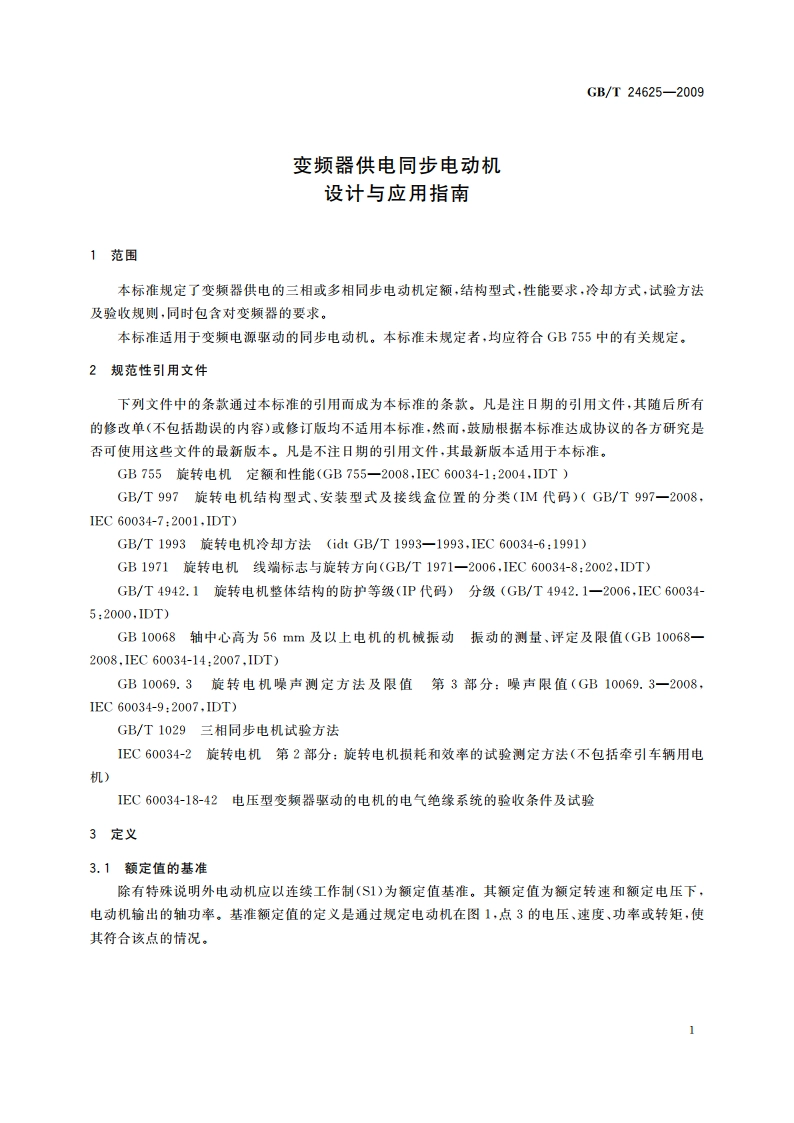

GB/T24625-2009变频器供电同步电动机设计与应用指南1范围本标准规定了变频器供电的三相或多相同步电动机定额，结构型式，性能要求，冷却方式，试验方法及验收规则，同时包含对变频器的要求。本标准适用于变烦电源驱动的同步电动机。本标准未规定者，均应符合GB755中的有关规定。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB755旋转电机定额和性能(GB755一2008，IEC60034-1:2004,IDT)GB/T997旋转电机结构型式、安装型式及接线盒位置的分类(IM代码)(GB/T997一2008，EC60034-7:2001,1DT)GB/T1993旋转电机冷却方法(id1GB/T1993一1993，IEC60034-6:1991)GB1971旋转电机线端标志与旋转方向(GB/T1971一2006，IEC60034-8:2002,IDT)GB/T4942.1旋转电机整体结构的防护等级(IP代码)分级(GB/T4942.1一2006，IEC60034-5:2000,1DT)GB10068轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值(GB10068一2008,1EC60034-14:2007,IDT)GB10069.3旋转电机噪声测定方法及限值第3部分：噪声限值(GB10069.3一2008，IEC60034-9:2007,1DT)GB/T1029三相同步电机试验方法EC60034-2旋转电机第2部分：旋转电机损耗和效米的试验测定方法（不包括牵引车辆用电机)IEC600341842电压型变频器驱动的电机的电气绝缘系统的验收条件及试验3定义3.1额定值的基准除有特殊说明外电动机应以连续工作制(S1)为额定值基准。其额定值为额定转速和额定电压下，电动机输出的轴功率。基准额定值的定义是通过规定电动机在图1，点3的电压、速度、功率或转矩，使其符合该点的情况。
