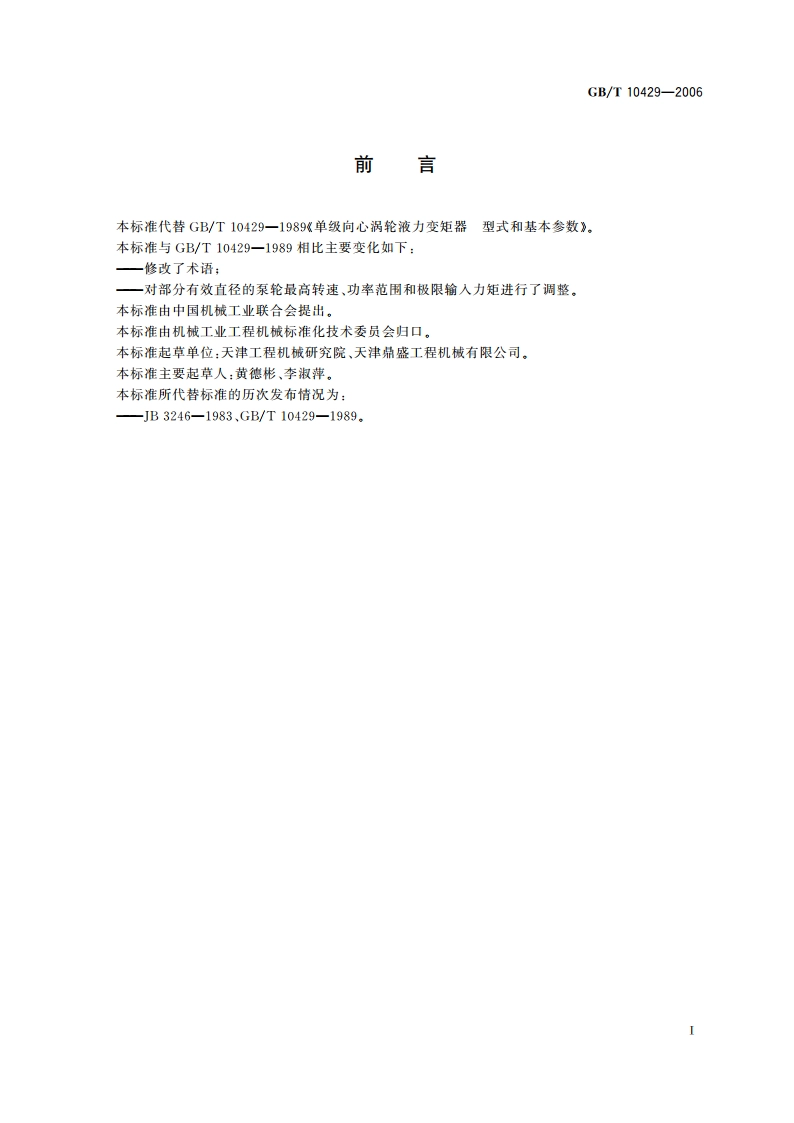

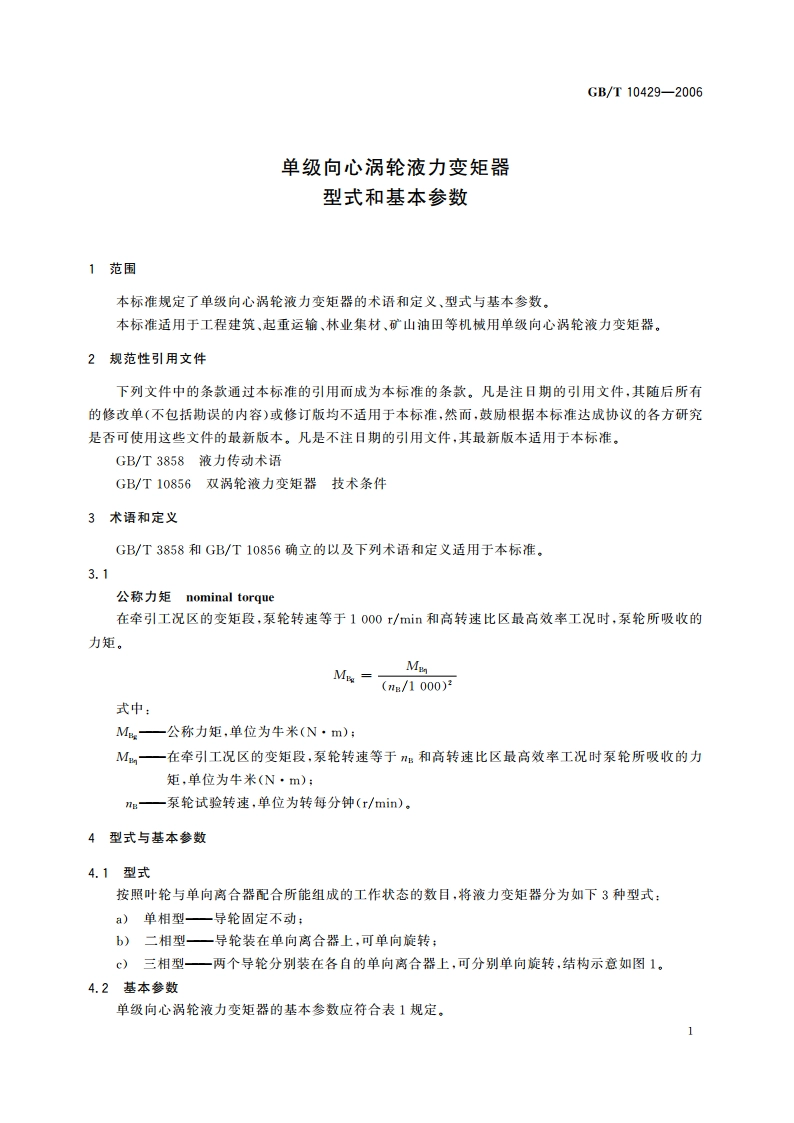

GB/T10429-2006前言本标准代替GB/T10429一1989单级向心涡轮液力变矩器型式和基本参数。本标准与GB/T10429一1989相比主要变化如下：一修改了术语：一对部分有效直径的泵轮最高转速、功率范围和极限输入力矩进行了凋整。本标准由中国机械工业联合会提出。本标准由机械工业工程机械标准化技术委员会归口。本标准起草单位：天律工程机械研究院、天津鼎盛工程机械有限公司。本标准主要起草人：黄德彬、李淑萍。本标准所代替标准的历次发布情况为：JB3246-1983、GB/T10429-1989。GB/T10429-2006单级向心涡轮液力变矩器型式和基本参数1范围本标准规定了单级向心涡轮液力变矩器的术语和定义、型式与基本参数。本标准适用于工程建筑、起重运输、林业集材、矿山油田等机被用单级向心祸轮液力变矩器。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3858液力传动术语GB/T10856双涡轮液力变矩器技术条件3术语和定义GB/T3858和GB/T10856确立的以及下列术语和定义适用于本标准。3.1公称力矩nominal torque在牵引工况区的变矩段，泵轮转速等于1000r/mi和高转速比区最高效率工况时，泵轮所吸收的力矩。MiM,=(e/1000)式中：M一公称力矩，单位为牛米(Nm);山，一在牵引工况区的变矩段，泵轮转速等于和高转速比区最高效率工况时泵轮所吸收的力矩，单位为牛米(Nm):一泵轮试验转速，单位为转每分钟(r/min)。4型式与基本参数4.1型式按照叶轮与单向离合器配合所能组成的工作状态的数目，将液力变矩器分为如下3种型式：a)单相型一导轮固定不动：b)二相型一导轮装在单向离合器上，可单向旋转：)三相型一两个导轮分别装在各自的单向离合器上，可分别单向旋转，结构示意如图1。4.2基本参数单级向心涡轮液力变矩器的基本参数应符合表1规定。中华人民共和国国家标淮单级向心涡轮液力变矩器型式和基本参数GB/T10429-2006中国标准出版社出版发行北京西城区复兴门外三里河北街16号邯玫编码：100045http:/电话：(010)51299090、685220062006年12月第一版书号：1550661-28419版权专有侵权必究GB/T10429-2006举报电话：(010)68522006
