包装用缓冲材料静态压缩试验方法 GBT 8168-1987.pdf

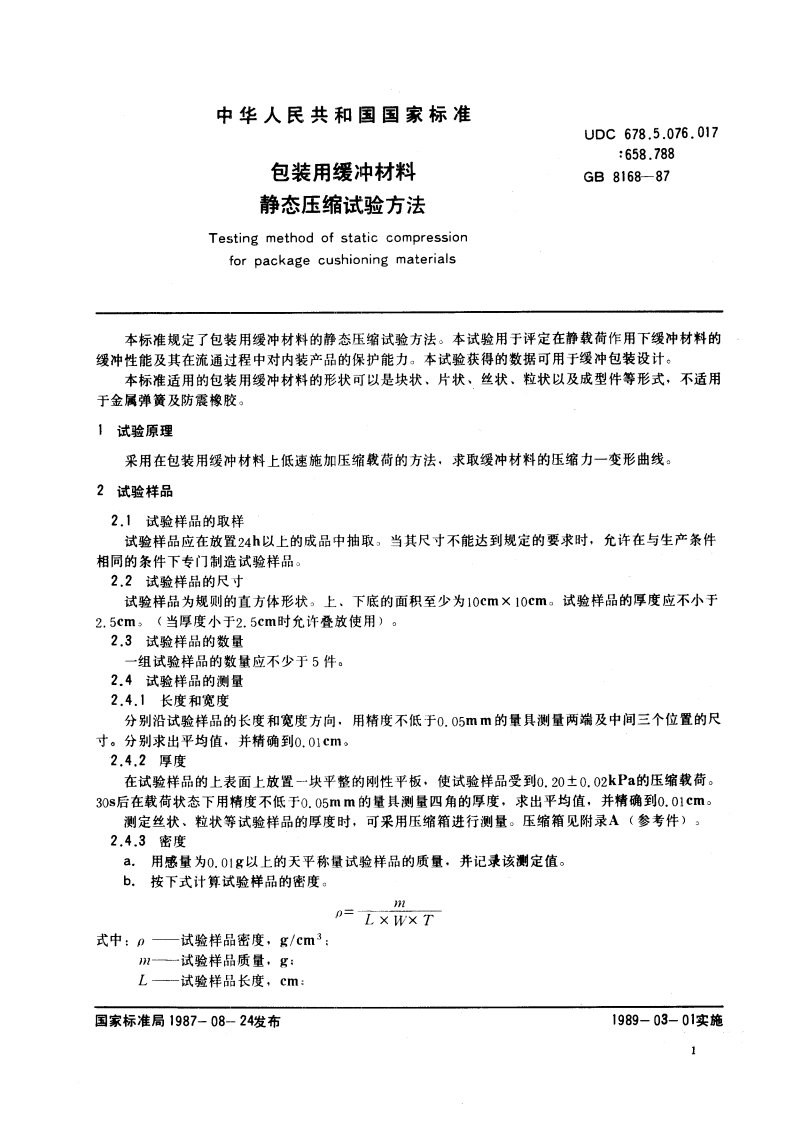

UDC678.5.076.017:658.788A82GB中华人民共和国国京标准GB8168-87包装用缓冲材料静态压缩试验方法Testing method of static compression forpackage cushioning materials1987-08-24发布1989-03-01实施国家标佳局发布GB8168-87W一试验样品宽度，cm:T一试验样品厚度，cmo3试验程序3.1试验样品的预处理试验前按GB4857.2-一84运输包装件基本试验温湿度调节处理选定一种条件对试验样品进行24h以上的预处理。3.2试验时的温湿度条件试验应在与预处理时相同的温湿度条件下进行。如果达不到相同条件，则必须在试验样品离开预处理条件5min内开始试验。3.3试验步骤试验可按第3.3.1款或第3.3.2款的方法进行。3.3.1A法试验以123mm/mi的速度沿厚度方向对试验样品逐渐增加载荷。丝状、粒状等试验样品，可以利用压缩箱进行试验。压缩过程中同时记录压缩力及相应的变形。如果不能使用仪器记录连续的压缩力一变形曲线时，则应测出十五个点以上的压缩力及变形值，并把它们绘成曲线。当压缩载荷急剧增加时停止试验。卸去载荷3m后按第2.4.2款的方法测量试验样品的厚度，作为试验样品经试验后的厚度(T)。3.32B法试验试验前，根据材料的性质以试验样品厚度065%之间的某一变形量反复压缩试验样品10次。卸去载荷30min后按第2.4.2款的方法测量试验样品的厚度，作为试验样品预压缩后的厚度(T。)。试验时以此作为压缩试验的变形原点。预压缩试验后的试验步骤与第3.3.1款所规定的A法试验相同。3.4计算3.4.1压缩应力A101式中：o一压缩应力，Pa:P一一压缩载荷，N:A一一试验样品承载面积，cm2。3.4.2压缩应变3.4.2.1A法试验时压缩应变e.=T-T1100%式中：e。一A法试验时压缩应交，%：T一试验样品原始厚度，cm:T一试验样品试验过程中的厚度，cm。3.4.2.2B法试验时压缩应变6,=五2T100%式中：E,一一B法试验时压缩应变，%：T。一试验样品预压缩后的厚度，cm。3.4.3厚度减少率2
