冲模滑动导向模架
GBT
2851-2008
冲模
滑动
导向
2851
2008

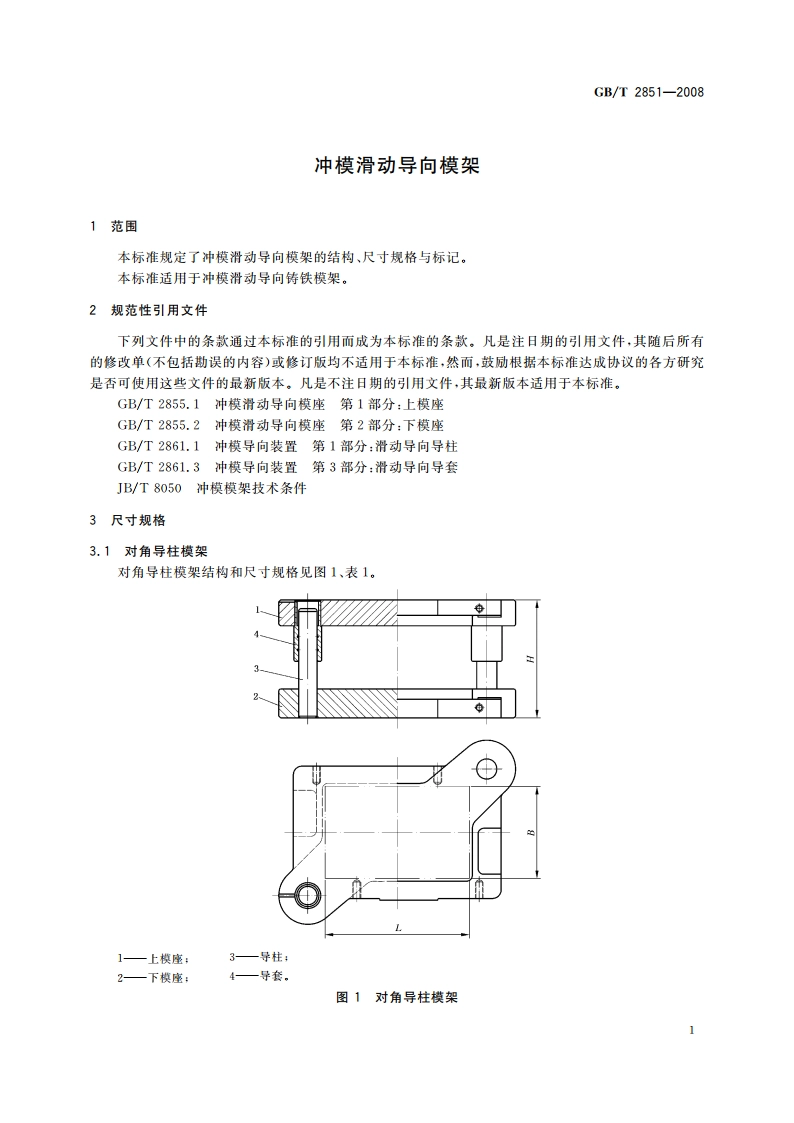

GB/T2851-2008冲模滑动导向模架1范围本标准规定了冲模滑动导向模架的结构、尺寸规格与标记。本标准适用于冲模滑动导向铸铁模架。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的用文件,其最新版本适用于本标准。GB/T2855.1冲模滑动导向模座第1部分:上模座GB/T2855.2冲模滑动导向模座第2部分:下模座GB/T2861.1冲模导向装置第1部分:滑动导向导柱GB/T2861.3冲模导向装置第3部分:滑动导向导套JB/T8050冲模模架技术条件3尺寸规格3.1对角导柱模架对角导柱模架结构和尺寸规格见图1、表1。1一上模座:3一导柱:2一下模座:4导套。图1对角导柱模架
