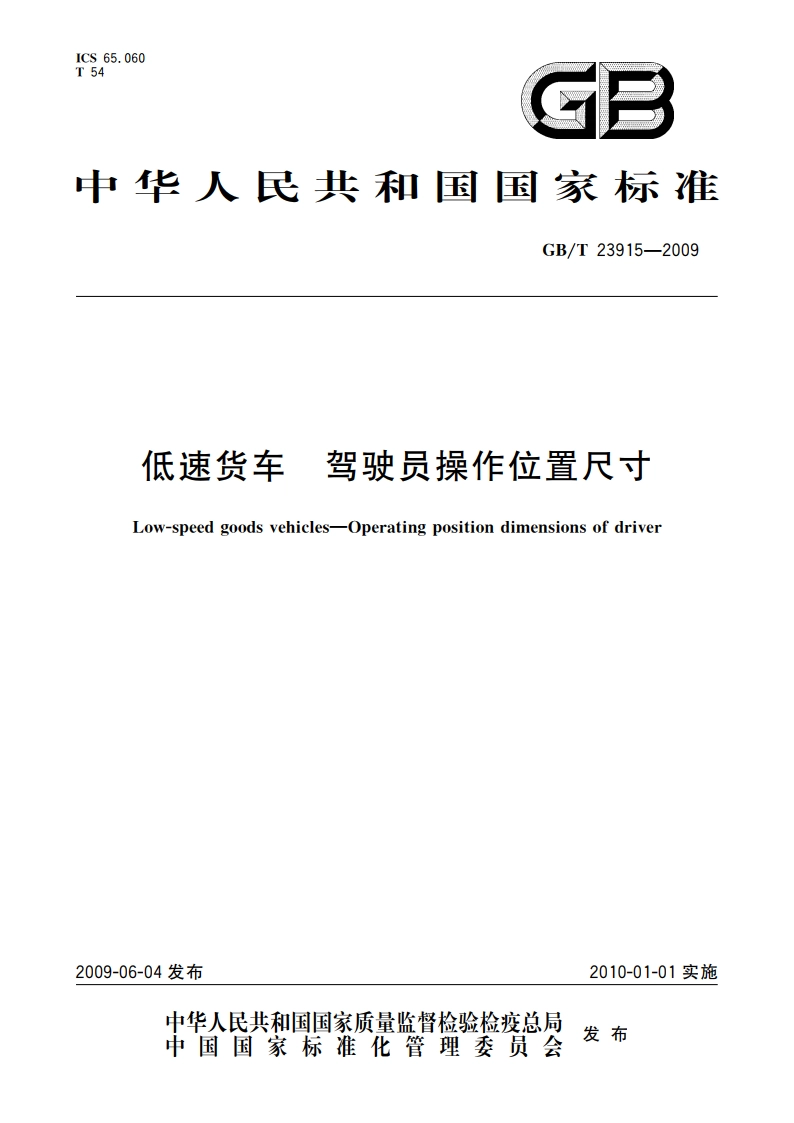

低速货车 驾驶员操作位置尺寸 GBT 23915-2009.pdf

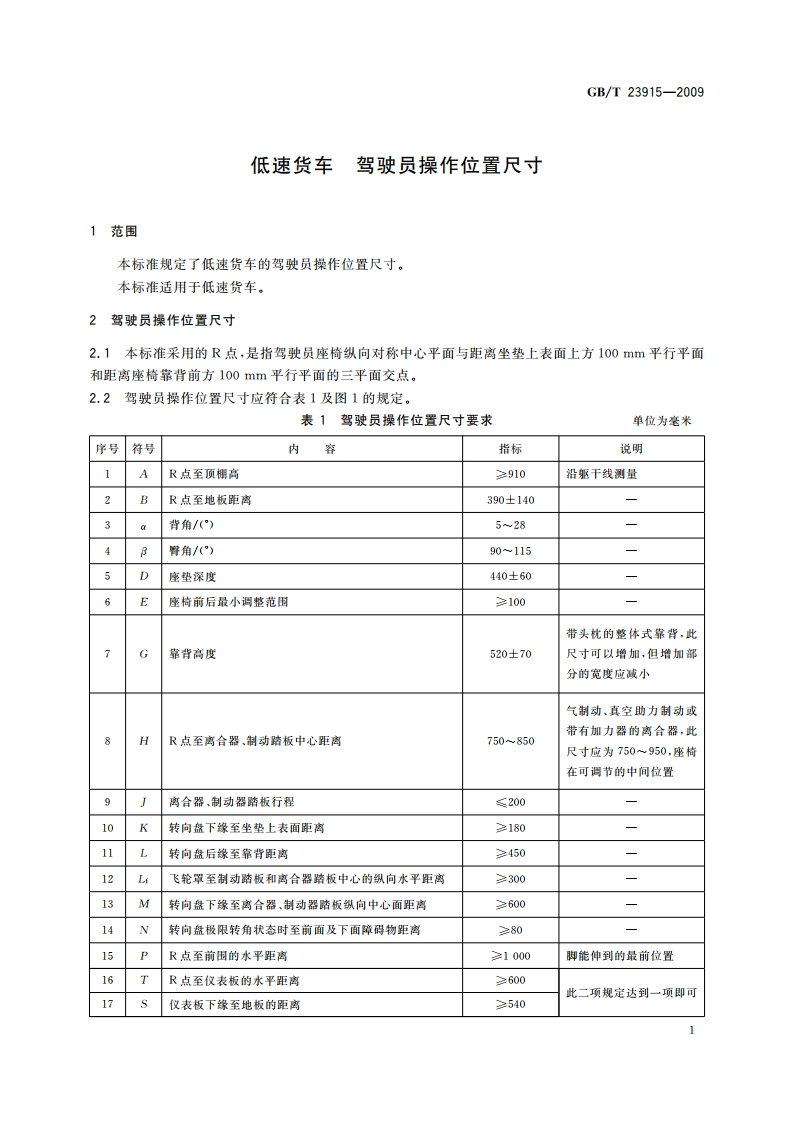

GB/T23915-2009低速货车驾驶员操作位置尺寸1范围本标准规定了低速货车的驾驶员操作位置尺寸。本标准适用于低速货车。2驾驶员操作位置尺寸2.1本标准采用的R点，是指驾驶员座椅纵向对称中心平面与距离坐垫上表面上方100mm平行平面和距离座椅靠背前方100mm平行平面的三平面交点。2.2驾驶员操作位置尺寸应符合表1及图1的规定。表1驾驶员操作位置尺寸要求单位为毫米序号符号内容指标说明AR点至顶棚高910沿躯干线测量2BR点至地板距离3901403a背角/()5284骨角/()901155D座垫深度440606E座椅前后最小调整范围100带头枕的整体式靠背，此7G常背高度52070尺寸可以增加，但增加部分的宽度应减小气制动、真空助力制动或y带有加力器的离合器，此8R点至离合器、制动踏板中心距离750850尺寸应为750950，座椅在可调节的中间位置9J离合器，制动器踏板行程20010K转向盘下缘至坐垫上表面距离180L转向盘后缘至靠背距离45012飞轮罩至制动踏板和离合器路板中心的纵向水平距离300一13M转向盘下缘至离合器、制动器踏板纵向中心面距离60014转向盘极限转角状态时至前面及下面障碍物距离8015PR点至前固的水平距离1000脚能伸到的最前位置16TR点至仪表板的水平距离600此二项规定达到一项即可17仪表板下缘至地板的距离540
