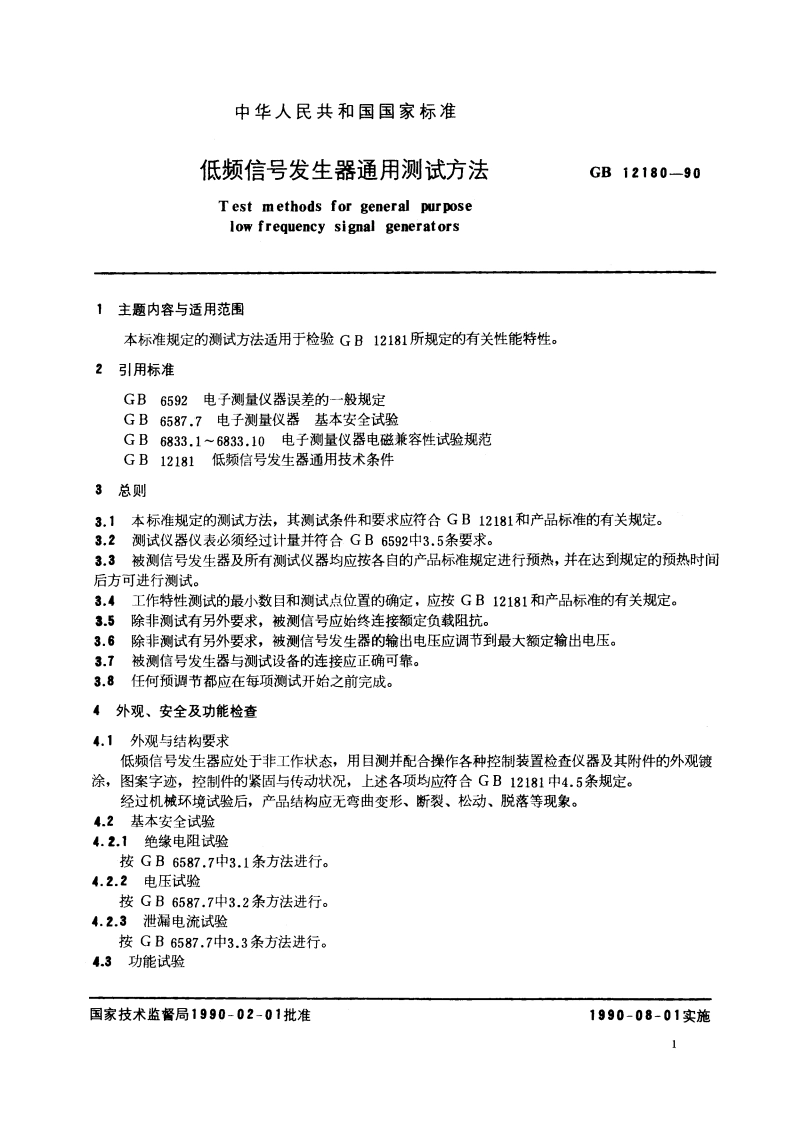

低频信号发生器通用测试方法 GBT 12180-1990.pdf

GB12180-90低频信号发生器接通电源后，经规定的预热时间，按产品标准中给出的功能进行逐项检查。5性能特性测试5.1输出信号频率的性能特性测试在低频段，允许通过测周期再换算到频率。5.1.1频率有效范围和频率的误差（固有误差或工作误差）5.1.1.1测试方框图见图1。被湖信号发生器须率计图15.1.1.2测试方法a.在被测信号发生器的输出端（电压输出或功率输出）分别测出各频率段的有效频率范围。b.将被测信号发生器的频率调到预调值，用频率计测出这时实际频率值。频率误差由下式求得：4=6Lx10%（1)式中：f。一被测信号发生器的频率预调值：f一用频率计测出的实际频率值。5.1.2频率的重调误差（对于度盘刻度指示频率的信号发生器）5.1.2.1测试方框图见图1。5.1.2.2测试方法a,将频率计接到被测信号发生器的输出端（电压输出或功率输出）。b.调节频率控制装置，从顺时针方向至少三次逼近预调值位置，用频率计测出各次频率值取其平均频率。c.用同样的方法从反时针方向，求得其平均频率。d.重调误差由下式求得：i7.p100%（2式中：f。被测信号发生器的频率预调值：f,一从顺时针方向逼近f。的实际平均频率；/2从反时针方向逼近的实际平均频率。5.1.3频率的稳定度5.1.3.1频率稳定度测试方框图见图1。5.1.3.2测试方法a.将被测仪器经预热后，保持在基准条件下进行频率测试。b.短期频率稳定度的测试：适当选择频率计数器的闸门时间每隔1min测一次频率（或周期），连续测试1h给出频率随时间变化曲线，找出任意15min时间间隔内频率变化最大值如图2所示：2
