低合金钢药芯焊丝 GBT 17493-2008.pdf

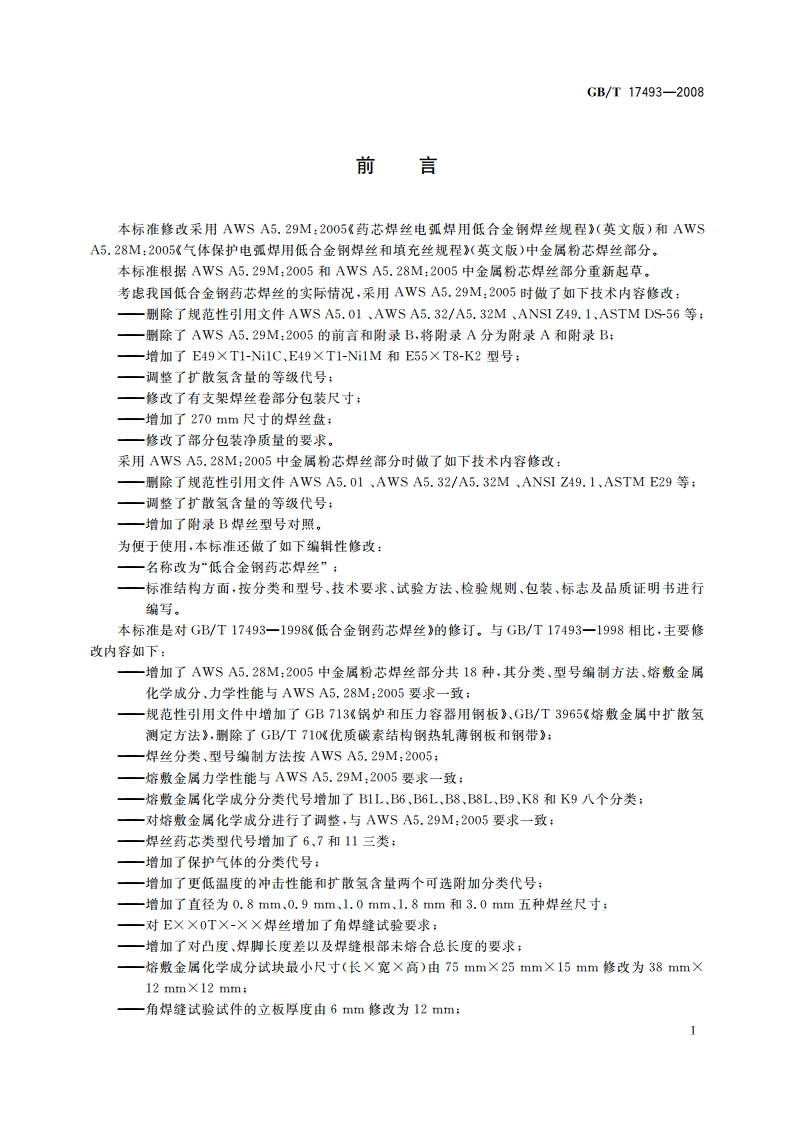

GB/T17493-2008前言本标准修改采用AWSA5.29M:2005药芯焊丝电弧焊用低合金钢焊丝规程（英文版）和AWSA5.28M:2005气体保护电弧焊用低合金钢焊丝和填充丝规程？（英文版）中金属粉芯焊丝部分，本标准根据AWSA5.29M:2005和AWSA5.28M:2005中金属粉芯焊丝部分重新起草。考虑我国低合金钢药芯焊丝的实际情况，采用AWSA5.29M:2005时做了如下技术内容修改：一删除了规范性引用文件AWSA5.01、AWSA5.32/A5.32M、ANSI Z49.1、ASTM DS56等：删除了AWSA5.29M:2005的前言和附录B,将附录A分为附录A和附录B:一增加了E49T1-Ni1C、E49T1-Ni1M和E55T8-K2型号：一调整了扩散氢含量的等级代号：一修改了有支架焊丝卷部分包装尺寸：一增加了270mm尺寸的焊丝盘：一修改了部分包装净质量的要求。采用AWSA5.28M:2005中金属粉芯焊丝部分时做了如下技术内容修改：一删除了规范性引用文件AWSA5.01、AWSA5.32/A5.32M、ANSI Z49.1、ASTM E29等；一调整了扩散氢含量的等级代号：一增加了附录B焊丝型号对照。为便于使用，本标准还做了如下编辑性修改：一名称改为“低合金钢药芯焊丝”：标准结构方面，按分类和型号、技术要求、试验方法、检验规则、包装、标志及品质证明书进行编写。本标准是对GB/T17493一1998低合金钢药芯焊丝3的修订。与GB/T17493一1998相比，主要修改内容如下：一增加了AWSA5.28M:2005中金属粉芯焊丝部分共18种，其分类、型号编制方法、熔敷金属化学成分、力学性能与AWSA5.28M:2005要求一致：一规范性引用文件中增加了GB713锅炉和压力容器用钢板、GB/T3965熔敷金属中扩散氢测定方法，别除了GB/T710优质碳素结构钢热轧薄钢板和钢带：一焊丝分类、型号编制方法按AWSA5.29M:2005:一熔敷金属力学性能与AWSA5.29M:2005要求一致；熔敷金屈化学成分分类代号增加了B1L、B6、B6L、B8、B8L、B9、K8和K9八个分类：一对熔敷金属化学成分进行了调整，与AWSA5.29M:2005要求一致：焊丝药芯类型代号增加了6、7和11三类：一增加了保护气体的分类代号：一增加了更低温度的冲击性能和扩散氢含量两个可选附加分类代号：一增加了直径为0.8mm、0.9mm、1.0mm、1.8mm和3.0mm五种焊丝尺寸：一对EX0TX-X焊丝增加了角焊缝试验要求：一增加了对凸度，焊脚长度差以及焊缝根部未熔合总长度的要求：一熔敷金属化学成分试块最小尺寸（长宽高）由75mm25mm15mm修改为38mm12 mmX12 mm:一角焊缝试验试件的立板厚度由6mm修改为12mm
