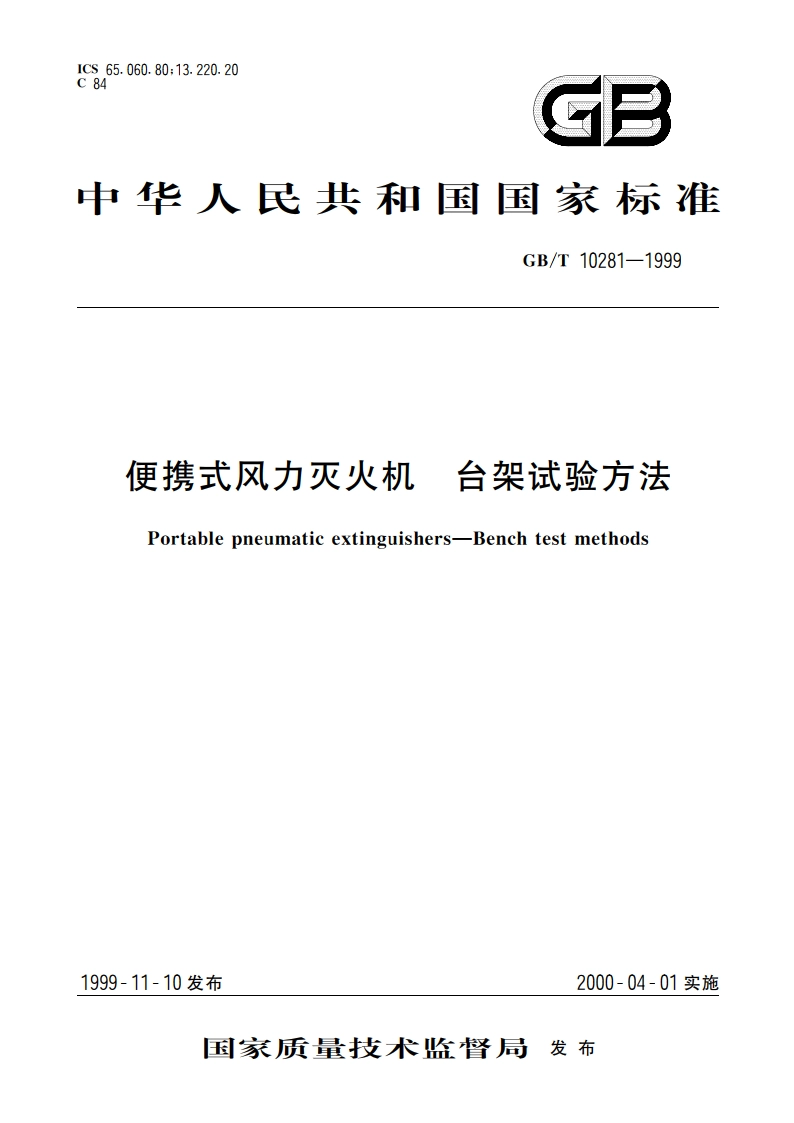

便携式风力灭火机 台架试验方法 GBT 10281-1999.pdf

GB/T10281-19994风机性能试验4.1试验目的风机性能试验是利用流量调节装置通过测定风机在标定转速下风机的压力、轴功率、效率随流量的变化关系，鉴定风机的性能。4.2标准进气状态标准进气状态为：温度20C、大气压力101.3103Pa、相对湿度50%、密度为1.2kg/m3的空气。4.3试验装置4,3.1试验装置，即对风机在全闭和全开范围内进行试验的设备和调节装置。见图1。10D+L6D1L11D3D0.5D1一试验风机：2一连接管，3一试验风简：4一压力计：5一整流：6一动压管：7一流量调节装置图1风机试验装置示意图4,3.2试验装置的试验风简应采用内表面光滑，截面积为风机出口截面积的11.3倍的圆形直管，风机出口非圆形或截面积小于试验风筒截面积时用过渡接头连接，其锥形扩散角应小于14。风筒内径按IT13级制造，表面粗糙度R,值不超过12.5m。静压测量小孔应均布在垂直于风筒轴线的同一截面上。孔数为3一4个，直径为1一2mm,孔口应平滑无凸起或毛刺。43.3监流橱，橱格正方形，边长1为试验风筒直径D的片一言，轴向长度L应不小于3，见图2。图2整流栅4.3.4测定动压的测定点应分布在风筒轴线的垂直截面上，沿垂直和水平方向各测8个点，位置见图3.4.3.5试验在室内台架上进行。风机试验装置安装调整后运转，转速稳定后再进行测试。测定时，除主风道外，其他出风口均堵上。试验装置进、出口附近应无任何影响气流正常流动的障碍物。2
