低压直流系统与设备安全导则 GBT 39462-2020.pdf

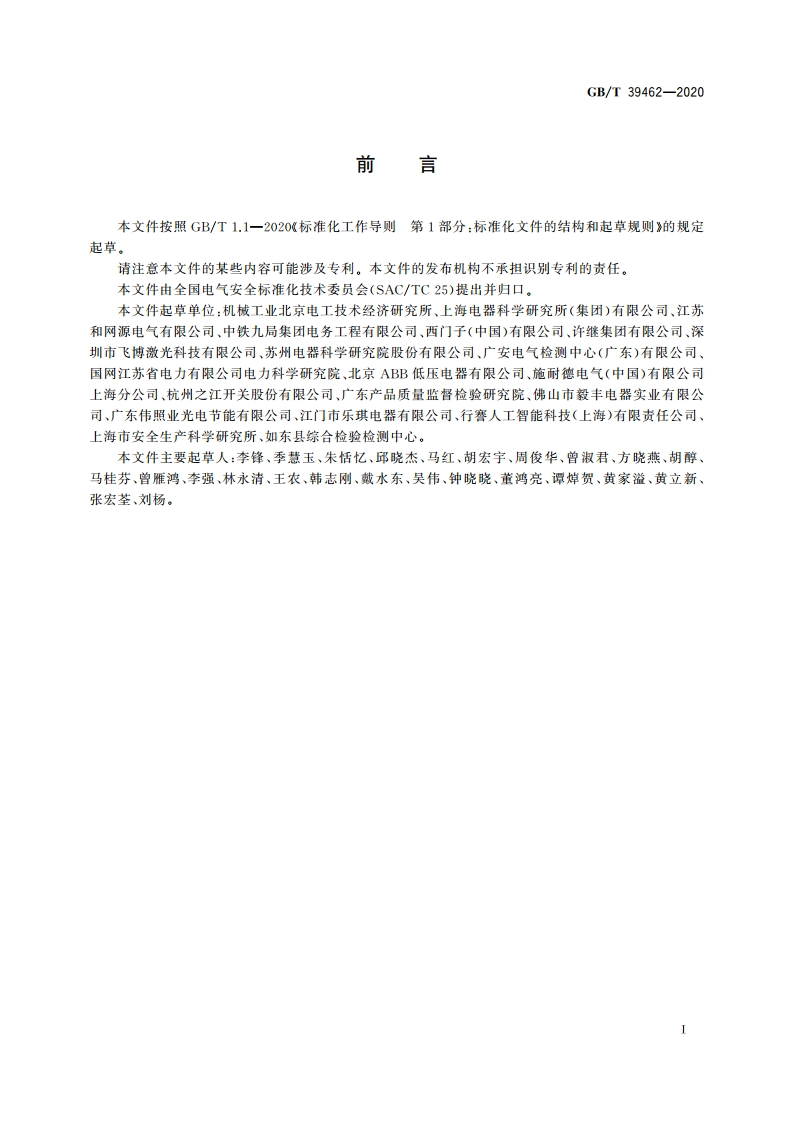

GB/T39462-2020前言本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国电气安全标准化技术委员会(SAC/TC25)提出并归口，本文件起草单位：机械工业北京电工技术经济研究所、上海电器科学研究所（集团）有限公司、江苏和网源电气有限公司、中铁九局集团电务工程有限公司、西门子（中国）有限公司、许继集团有限公司、深圳市飞博激光科技有限公司、苏州电器科学研究院股份有限公司、广安电气检测中心（广东）有限公司、国网江苏省电力有限公司电力科学研究院、北京ABB低压电器有限公司、施耐德电气（中国）有限公司上海分公司、杭州之江开关股份有限公司、广东产品质量监督检验研究院、佛山市毅丰电器实业有限公司、广东伟照业光电节能有限公司、江门市乐琪电器有限公司、行赛人工智能科技（上海）有限责任公司、上海市安全生产科学研究所、如东县综合检验检测中心。本文件主要起草人：李锋、季慧玉、朱恬忆、邱晓杰、马红、胡宏宇、周俊华、曾淑君、方晓燕，胡醇、马桂芬、曾雁鸿、李强、林永清、王农、韩志刚、戴水东、吴伟、钟晓晓、董鸿亮、谭焯贺、黄家溢、黄立新、张宏荃、刘杨，GB/T39462-20205低压直流系统与设备安全因素5.1多个电压等级的应用由于直流与交流在电压转换原理方面存在差异，并存在同一场所应用不同电压的情况，应考虑多个电压等级同时应用或转换中可能出现的风险，以保障系统与设备的安全。还应考虑以下场合低压直流电压的影响：一不同低压直流源电压：一不同传输电压；一不同终端设备电压。如果低压直流系统与设备存在多等级电压，则应考虑多等级电压间的隔离。5.2电源输入的影响电源输人类型包括但不限于：一直流（电网）输人，应考虑电压等级匹配，输电网络与用电网络的接地匹配方式：一交流（电网）输入，应考虑变压器匹配，同时考虑电能供给的方式，如配备用户侧储能设备可考虑恒功率供电方式：一电池（储能）输入，应考虑不同类型的储能元件自身的放电特性对于电网波动的影响，同时储能单元应具备热失控保护能力：一综合电源输人，应具备完善的电能综合调度系统以确定新能源电力输入与储能的协调工作。5.3直流对人身伤害的影响直流对人体伤害的影响与交流不同，直流电流作用在人体上的效应有一定的特殊性，应充分考虑其影响并采取相应的防护措施。即使是特低电压，长期接触也可能造成危险。有关直流电的要求和技术数据见GB/T13870.1、GB/T17045。5.4直流电流方向与电源极性的影响用电设备的使用及保护控制设备的选用中，应关注低压直流电流的方向性和电源电压极性对其安全性的影响，采取相应的应对措施。5.5直流电弧的影响稳态的直流电流没有过零点。如果低压直流系统与设备在分断各种电流过程中产生不期望的直流电弧，应考虑其影响，避免直流电弧产生的安全风险，5.6直流纹波的影响低压直流系统的直流纹波会对系统中的电气设备运行造成影响，继而影响低压直流系统与设备的整体运行。应考虑消除直流纹波影响的清施，或规定限制直流纹波的要求。5.7热效应的影响低压直流系统与设备中，电能转换设备在使用过程或电能存储设备在充电过程时存在产生较高热
