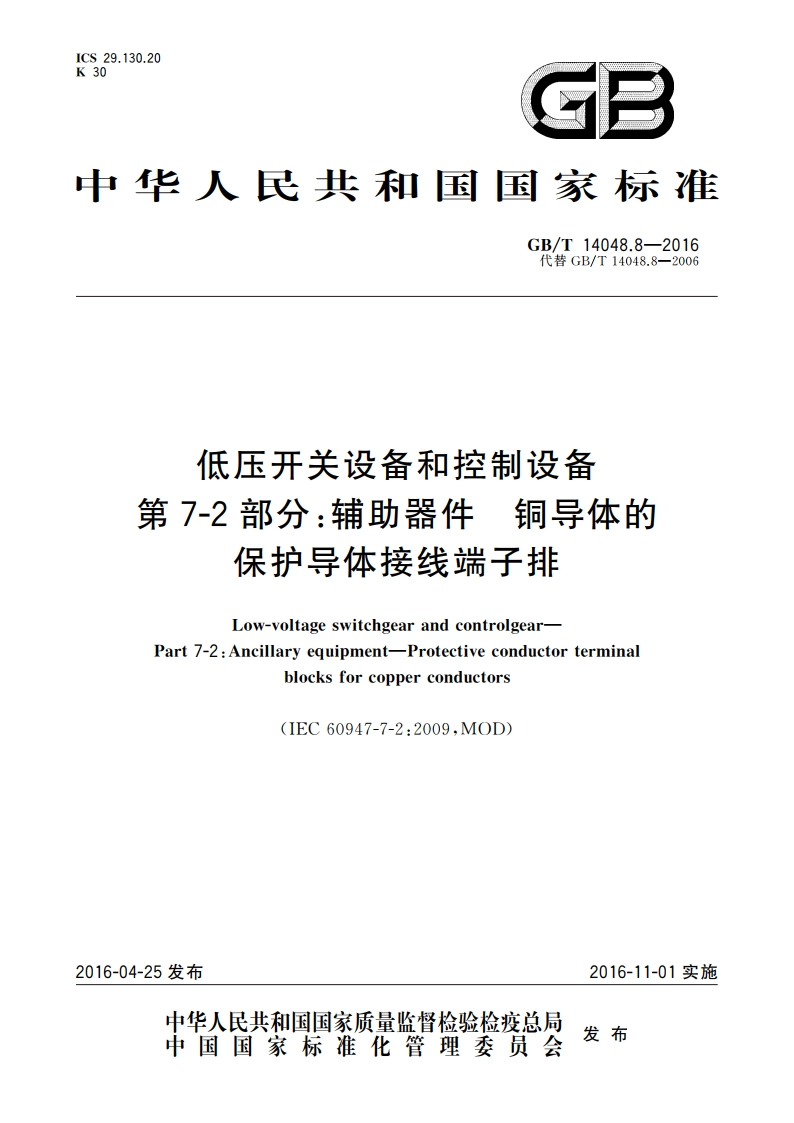

低压开关设备和控制设备 第7-2部分：辅助器件 铜导体的保护导体接线端子排 GBT 14048.8-2016.pdf

GB/T14048.8-2016低压开关设备和控制设备第7-2部分：辅助器件铜导体的保护导体接线端子排1基本要求1.1范围GB14048的本部分规定了主要用于工业的螺纹型或非螺纹型夹紧件的保护导体接线端子排的要求，具有PE保护功能的接线端子排不大于120mm2(250 kemil),具有PEN保护功能的接线端子排大于或等于10mm(AWG8)。注：AVG是“美国线规的缩写kemil=1 000 cmil1cml=1圆密耳=直径1密耳的圆面积1mil=1/小1000英寸，保护导体接线端子排用于铜导体和安装支架之间的电气和机械连接。本部分适用于额定电压不超过1000V”,频率至1000Hz的交流电路以及不超过1500V的直流电路中连接截面积为0.2mm2120mm2(AWG24 kemil250 kemil)的预制或非预制圆铜导体的保护导体接线揣子排，保护导休接线端子排与GB/T14048,7一2016规定的接线端子排通常在一起使用。下列产品可采用本部分作为指南：一需要在导线上加装特殊装置的保护导体接线描子排，如快速连接端头或绕接连接等：一借助棱边或尖端刺穿过绝缘来实现与导线直接接触的保护导休接线端子排，如绝缘转移连接等。在引用GB14048.1一2012时，本部分用术语“夹紧件”代替“端子”。1.2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB7251.1一2013低压成套开关设备和控制设备第1部分：总则(IEC61439-1:2011,IDT)GB14048.1一2012低压开关设备和控制设备第1部分：总则(1EC60947-1:2011,MOD)GB/T14048.7一2016低压开关设备和控制设备第7-1部分：辅助器件铜导休的接线瑞子排(IEC60947-7-1:2009,M0D)GB/T19334一2003低压开关设备和控制设备的尺寸在成套开关设备和控制设备中作电器机械支承的标准安装轨(IEC60715:1981,1DT)2定义GB/T14048.7一2016中界定的以及下列术语和定义适用于本文件。1)交流额定电压1140V的电器可参照本部分执行，有关电器的性能等要求由制造厂和用户协商确定，
