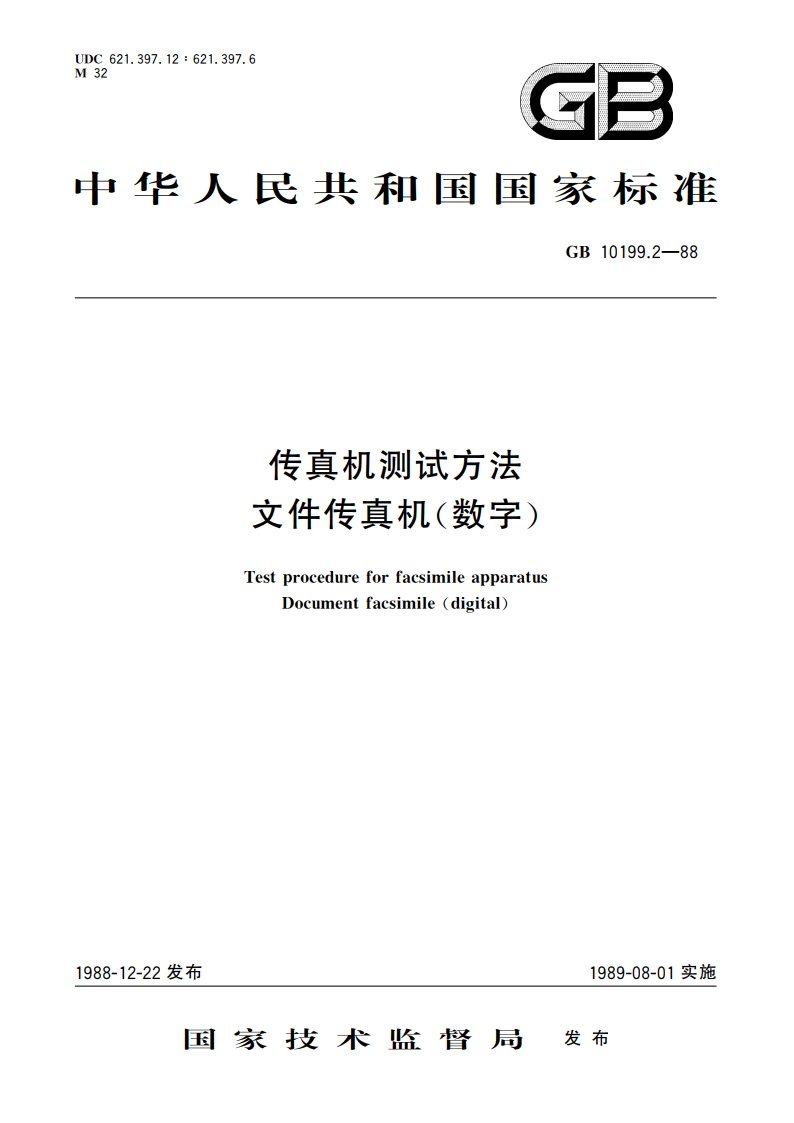

传真机测试方法 文件传真机(数字) GBT 10199.2-1988.pdf

GB10199.2-883.2扫描线全长3.2.1设备a,金属尺：b。双踪示波器，c,读数显微镜，d,合格传真机：e.测试样张：附录A(补充件)及专用样张。专用样张如图1所示，该样张在沿主扫描方向的两端离边缘1mm处，有两根线宽为0.5mm的平行于副扫描方向的线条AA和BB,线间距离L下限（计人一条线宽）按公式(1)要求。L下限=L一L(1)式中：L一扫描线全长的标称值，mm,L一扫描线全长的容差，mm。主扫槛方向副扫描方向图13.2.2扫描器测试程序3.2.2.1用辅助电路1要求见附录C(补充件)，原理框图可参见附录E(参考件)处理被测传真机的图象信号，使其在黑信号时呈现一个正脉冲，白信号时无脉冲出现，记为U，。3.2.2.2将被测传真机扫描时钟信号输出端接示波器“Y,”(上踪)输入端，图象信号输出端接“Y2”(下踪)输入端，线同步信号输出端接“外触发”端，示波器的扫描时间置1ms/div(cm)档。3.2.2.3将专用测试样张装人扫描器。3.2.2.4被测传真机工作状态为“复印”。3.2.2.5在复印过程中，示波器的荧光屏下踪显示两个正脉冲P1、P2时，即停止副扫描，恒定发送。3.2.2.6将Up信号的P1、P2脉冲间隔调整至荧光屏的满刻度（以脉冲前沿为基准充满10大格）。3.2.2.7调整示波器量程及位移，读出P,与扫指时钟信号第一个脉冲在荧光屏上的间隔d:及P2与时钟信号结尾一个脉冲的间隔d2,如图2所示。计算其总间隔d=d,+d2o3
