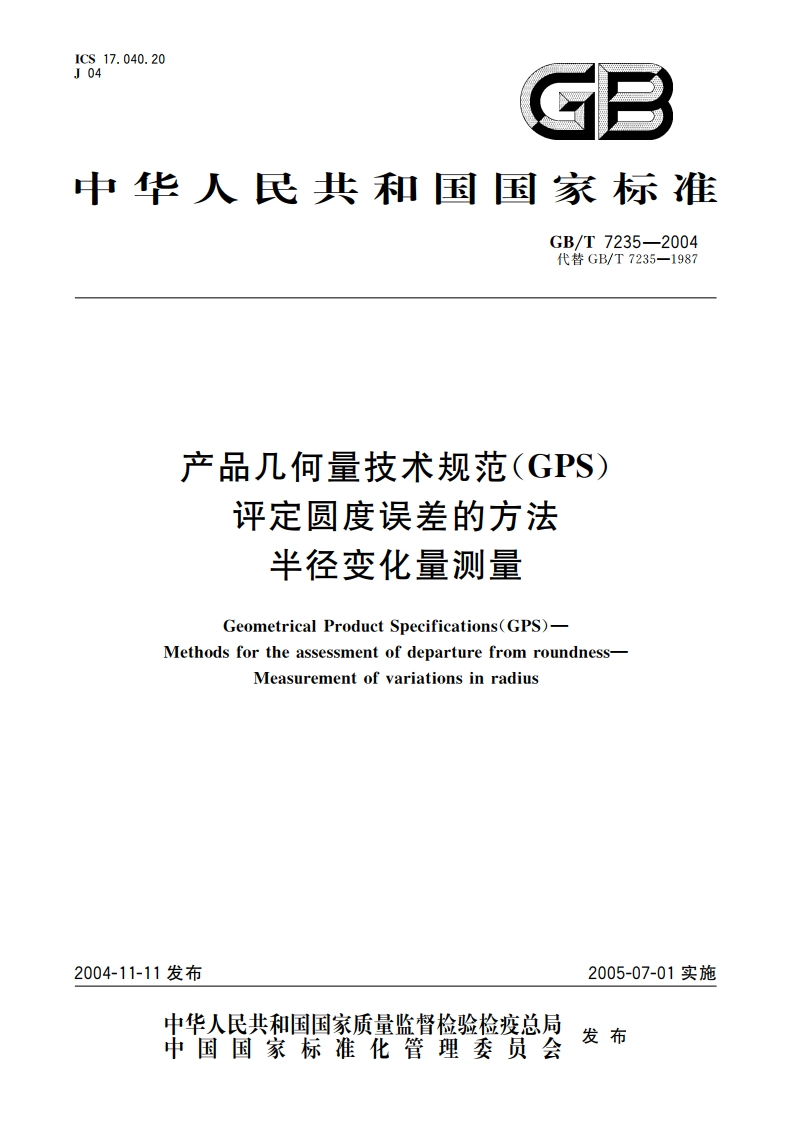

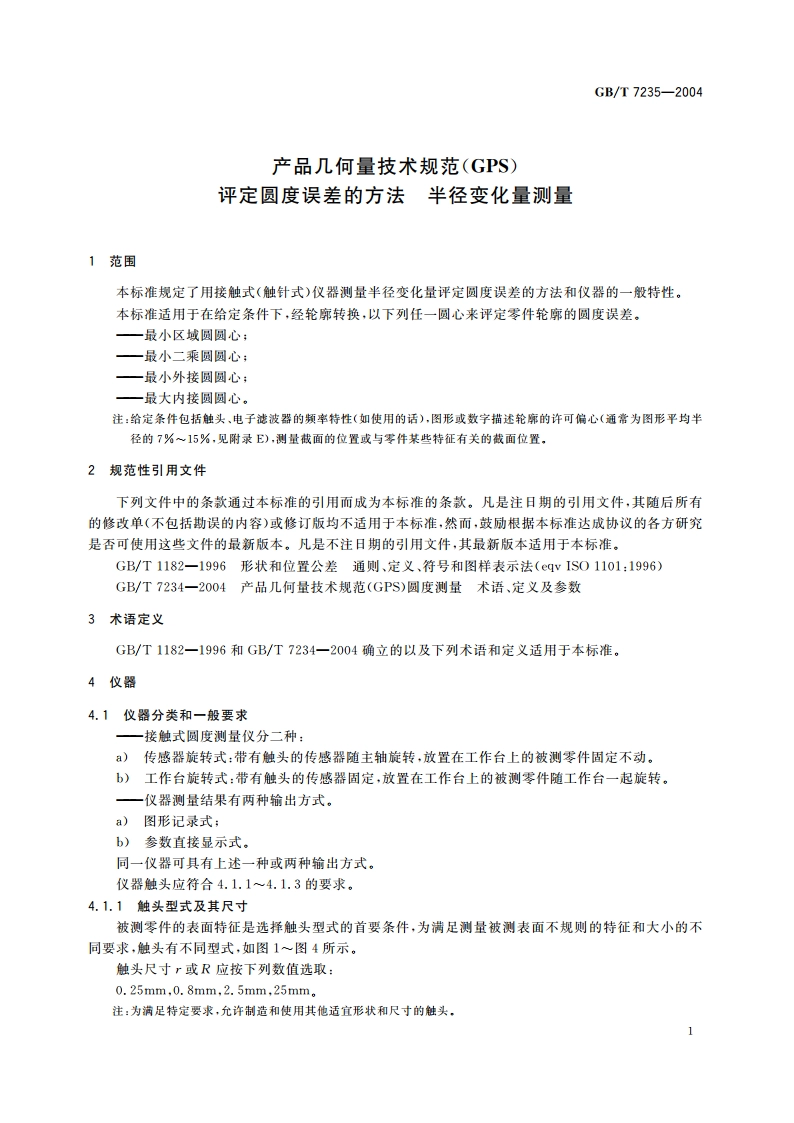

产品几何量技术规范(GPS) 评定圆度误差的方法 半径变化量测量 GBT 7235-2004.pdf

GB/T7235-20041005008075705-15001501505001500 upr图5滤波器幅度传输特性曲线4.2.2.2仪器轴向误差测量一个与基准回转轴线理想垂直的理想平面时，仪器测得的区域值。4.2.2.3主轴回转误差主轴回转误差通常由下述成分组成：a)与回转轴线平行的径向位移：b)与回转轴线平行的轴向位移；c)倾斜。仪器径向误差的大小取决于触头的轴向位置，仪器轴向误差的大小取决于触头在测量平面上的径向位置。因此必须说明评定时选择的轴向和径向位置。仪器径向误差应用沿轴向二个充分分隔的位置上的径向误差表示，或用某一位置的径向误差及其沿轴向的变化常来表示。仪器轴向误差应在轴向，并以一个规定半径上的轴向误差来表示，5圆度误差的评定5.1评定中心本标准规定以下列任一圆心（基准圆的中心）得出的被测零件轮廓的最大半径和最小半径之差来确定被测截面的圆度误差。a)最小区域圆圆心(MZC)(见图6)：b)最小二乘圆圆心(LSC)(见图7)：c)最小外接圆圆心(MCC)(见图8)：d)最大内接圆圆心(MLC)(见图9)。注：使用体现零件安装偏心的记录图形时，零件对仪器轴线应有足够好的同心（见附录A一附录E)。
