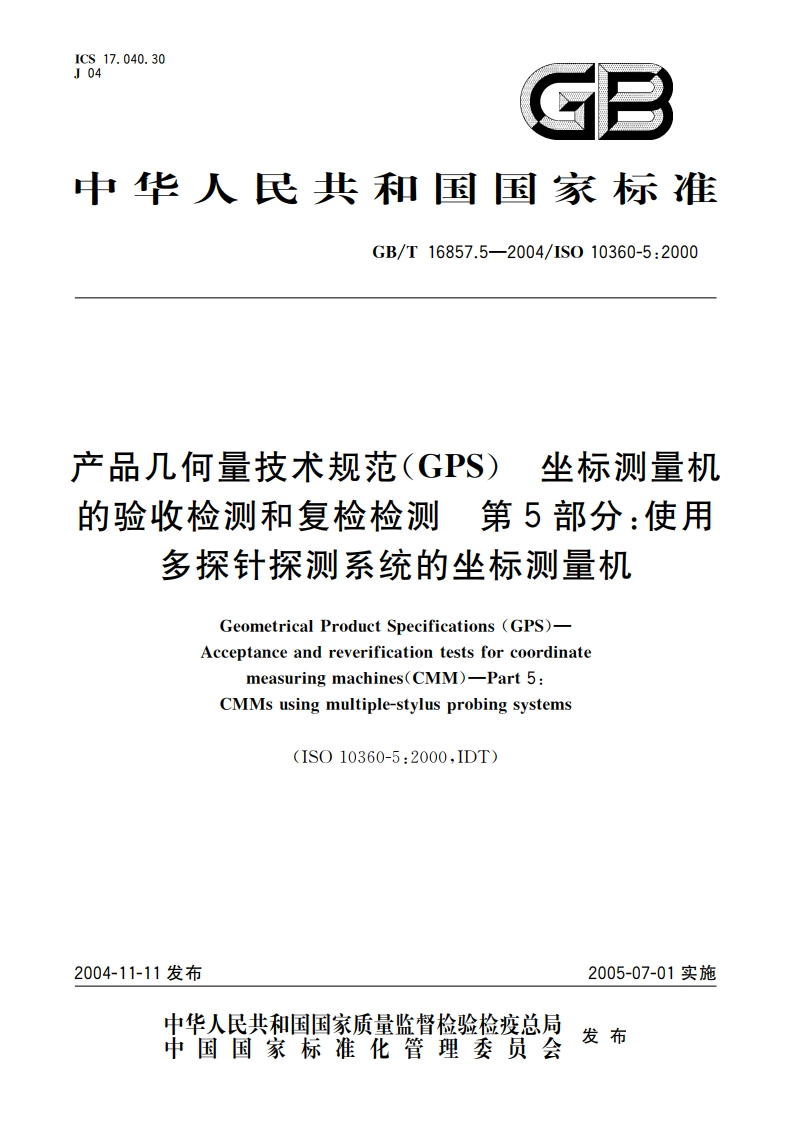

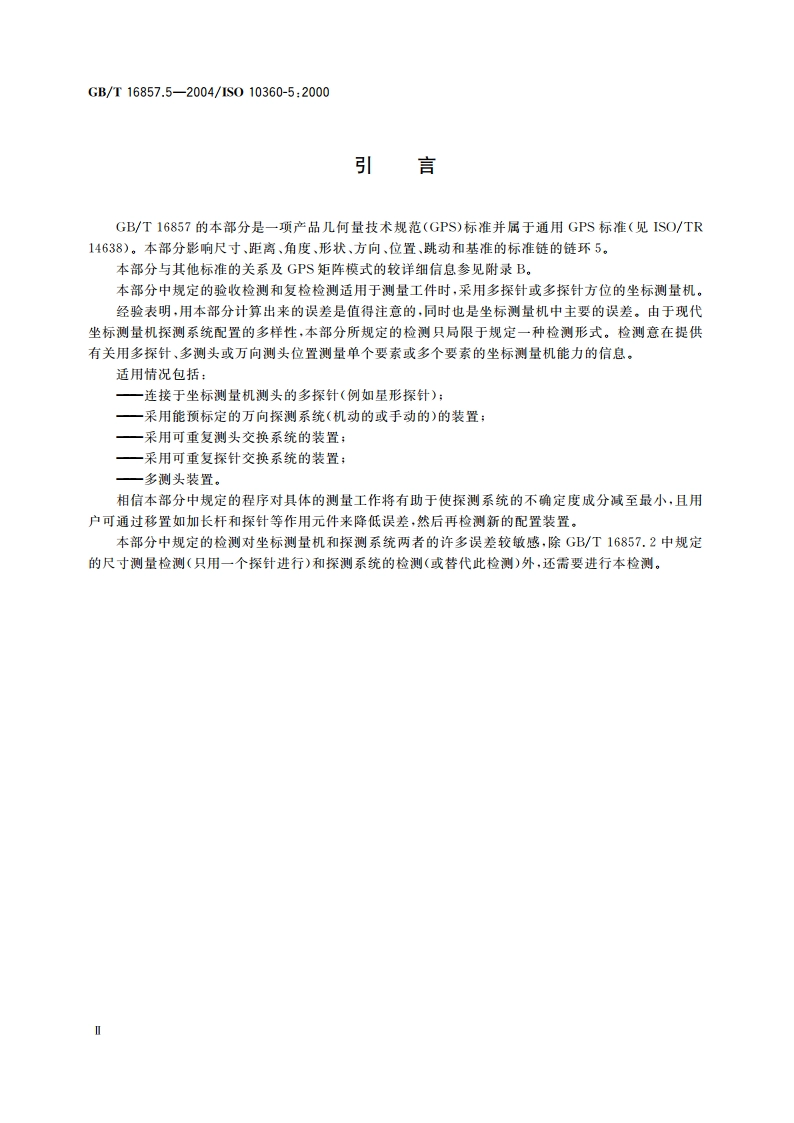

产品几何量技术规范(GPS) 坐标测量机的验收检测和复检检测 第5部分：使用多探针探测系统的坐标测量机 GBT 16857.5-2004.pdf

GB/T16857.5-2004/1S010360-5:20004.2探针第5章规定的用于检测的探针应为已被认可可以在该坐标测量机使用的，即具有同样的材料、同样的测杆直径和标称长度，并具有同样的探针针尖质量。考虑到可能与用于检测程序的探针长度不是完全相同，探针长度的变化范围在6mm或标称长度的10%内，可以使用二者中较大的。4.3环境条件坐标测量机安装场地形响测量的环境条件，如温度条件、空气湿度和震动等的允许极限，验收检测时由制造商规定，复检检测时由用户规定。验收检测或复检检测时，用户可在允许极限内随意选择环境条件。4.4操作条件当进行本部分第5章中规定的检测时应采用制造商的操作说明书中规定的程序操作坐标测量机。操作时特别应遵守操作说明书中列举的以下儿方面：a)机器启动/预热：b)探针系统配置及组装：c)探针针头，检测球及标准球的清洁程序：d)探测系统的标定。探测系统标定前，应清洁所有探针针头，检测球及标准球，以清除可能影响测量或检测结果的残留物。探测系统标定前及标定过程中应确保探测系统基本达到热平衡。5验收检测和复检检测5.1固定多探针探测系统5.1.1原则本检测程序的原则是用5个不同的固定探针测量检测球的形状、尺寸和位置。每个探针在检测球上探测25点，所有5个探针总共探测125点。如果坐标测量机配有探针或测头交换系统，则需进行5次交换，且在每个探针探测前交换一次。每个探针所采集的25点为一组，生成一个最小二乘拟合球，总共得到5个拟合球。计算出所有5个拟合球球心坐标(X、Y和Z)的变化范围，这三个变化范围的最大值给出位置误差L。另外，通过全部125点产生的最小二乘拟合球用于评定形状和尺寸的示值误差，由此计算得出尺寸误差MS和形状误差MF,由于检测结果受探针系统的影响很大，为此应考虑不同的探针长度：但只检测坐标测量机制造商规定可用于探针系统的那些长度。检测球位置的选择对检测结果有显著影响。5.1.2测量器具尺寸实物标准器（即检测球）的直径应不小于10mm,并不大于50mm。检测球的尺寸和形状需经校准。标定坐标测量机的标准球不能用作检测球。5.1.3程序5.1.3.1星形探针系统由平行于测头轴向的一个探针和在垂直于测头轴向的一个平面内且互成90的4个探针构成。从测头到探针连接点的距离应该最小，一般用随机所带的配件（见图1）。探针长度1的值应相等并由坐标测量机制造商规定，其值应从下列数值中选择：10mm、20mm、30mm,50mm、100mm、200mm和400mm(见图2)。只有那些坐标测量机制造商规定可用于探针系统的长度需要检测。除非另有规定，应使用那些已被认可的坐标测量机探测系统的探针配件，
