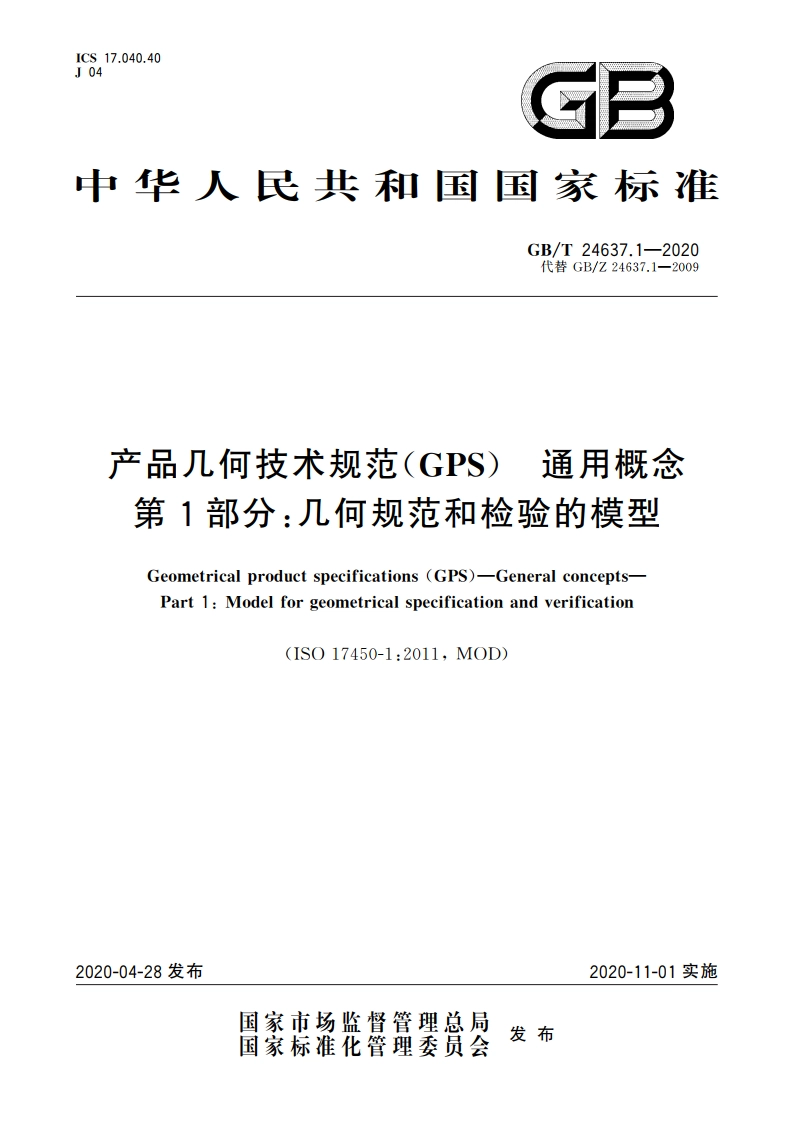

产品几何技术规范(GPS) 通用概念 第1部分：几何规范和检验的模型 GBT 24637.1-2020.pdf

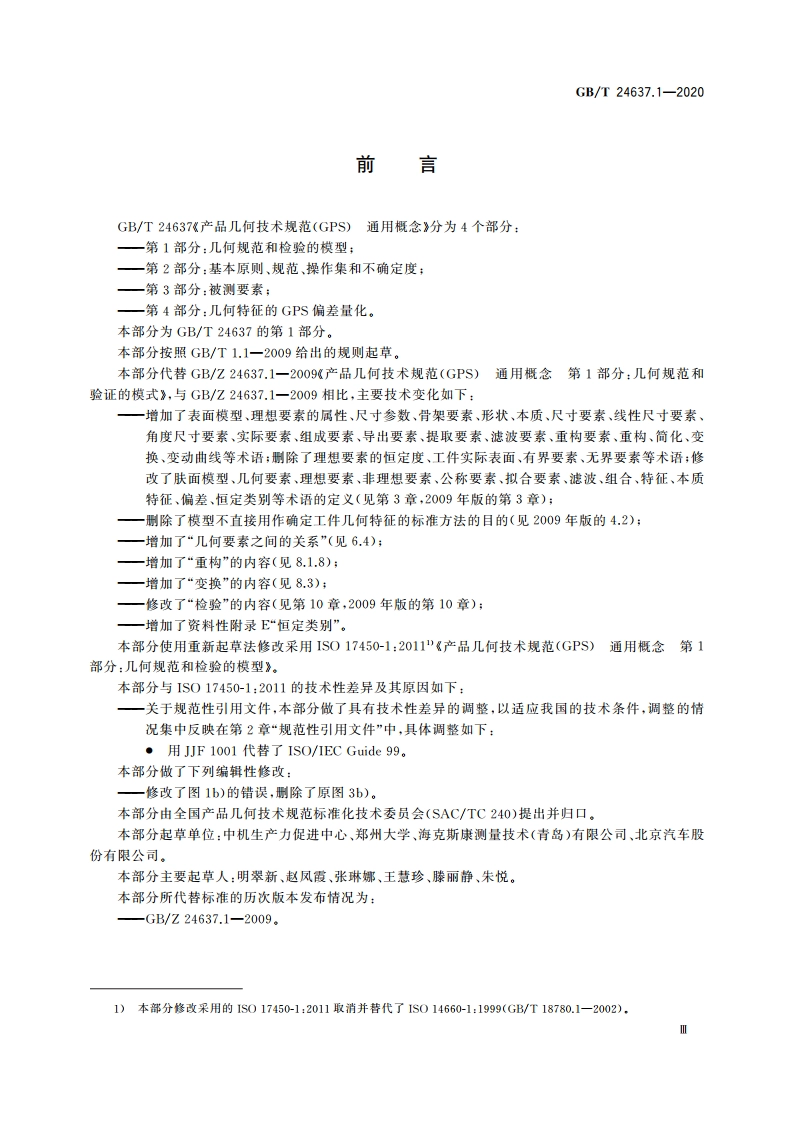

GB/T24637.1-2020目次前言】范围2规范性引用义件3术语和定义】4应用和未来前景.5概述6要素1061概述106.2理想要素106,3非理想要素126.4几何要素术语之间的关系127特征157】概述157,2理想要素的本质特征1573理想要素间的方位特征1574非理想要素和理想要素间的方位特征168操作”1781要素操作1782评估2183变换219规范219.】概述219,2尺寸规范219.3区域规范229,4偏差*2323附录A(资料性附录)关于GB/T1182的应用示例24附录B(资料性附录)数学符号与定义35附录C(资料性附录)公差和计量之间的比较44附录D(资料性附录)特征概念图46附录E(资料性附录)恒定类别2附录F(资料性附录)与GPS矩阵模型的关系49参考文献50IGB/T24637.1-2020前言GB/T24637产品几何技术规范(GPS)通用概念分为4个部分：一第1部分：儿何规范和检验的模型：一第2部分：基本原则、规范、操作集和不确定度；一第3部分：被测要素：一第4部分：儿何特征的GPS偏差量化。本部分为GB/T24637的第1部分。本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB/Z24637.1一2009%产品几何技术规范(GPS)通用概念第1部分：几何规范和验证的模式，与GB/Z24637.1一2009相比，主要技术变化如下：一增加了表面模型、理想要素的属性、尺寸参数、骨架要素、形状、本质、尺寸要素、线性尺寸要素、角度尺寸要素，实际要素，组成要素、导出要素，提取要素、滤波要素、重构要素、重构、简化、变换、变动曲线等术语：刑除了理想要素的恒定度、工件实际表面、有界要素、无界要素等术语；修改了肤面模型、几何要素、理想要素、非理想要素、公称要素、拟合要素、滤波、组合、特征、本质特征、偏差、恒定类别等术语的定义（见第3章，2009年版的第3章）：一删除了模型不直接用作确定工件几何特征的标准方法的目的（见2009年版的4,2）：增加了“几何要素之间的关系”（见6.4）一增加了“重构”的内容（见8.1.8）：一增加了“变换”的内容（见8.3）：一修改了“检脸”的内容（见第10章，2009年版的第10章）：一增加了资料性附录E“恒定类别”。本部分使用重新起草法修改采用1S017450-1:2011”产品几何技术规范(GPS)通用概念第1部分：几何规范和检验的模型。本部分与IS017450-1:2011的技术性差异及其原因如下：一关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：用JJF1001代替了ISO/IEC Guide99。本部分做了下列编辑性修改：一修改了图1b)的错误，删除了原图3b)。本部分由全国产品几何技术规范标准化技术委员会(SAC/T240)提出并归口，本部分起草单位：中机生产力促进中心、郑州大学、海克斯康测量技术（青岛）有限公司、北京汽车股份有限公司，本部分主要起草人：明翠新、赵凤霞、张琳娜、王慧珍、膝丽静、朱悦。本部分所代替标准的历次版本发布情况为：GB/Z24637.1-2009.1)本部分修改采用的1S017450-1:2011取消并替代了1S014660-1:1999(GB/T18780.1一2002).GB/T24637.1-2020产品几何技术规范(GPS)通用概念第1部分：几何规范和检验的模型1范围GB/T2463?的本部分为几何规范和检验提供了一个模型，定义了相应的概念，也给出了与该模型相关概念的数学基础，定义了工件几何要素的一般术语。本部分定义GPS体系基本概念的目的是：一提供了应用在设计、制造、检验方面明确的GPS语言：一确定要素、特征和规则，从而为GPS规范提供基础；提供了一个标注GPS规范的完整符号语言：一通过定义缺省规则提供了简化符号：一为检验提供了一致的规则。本部分适用于产品几何技术规范和检验中的模型。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JJF1001通用计量术语及定义3术语和定义JJF1001界定的以及下列术语和定义适用于本文件，3.1实际表面real surface实际存在并将整个工件与周围介质分隔的一组要素。3.2表面模型surface model表示虚拟的或实际工件的物理极限集的模型。注1：该模型适应于所有封闭表面，注2：表面模型允许定义单一要素、要素集和/或部分要素。整个产品由一组对应于每个工件的表面模型来建模。3.2.1公称模型nominal mode由设计者定义的具有理想形状的工件模型。注：公称模型表达设计意图。3.2.2非理想表面模型non-ideal surface model肤面模型skin model工件与其周围环境的物理分界面模型。注：见第5章。1
