产品几何量技术规范GPS 表面结构 轮廓法 表面粗糙度 术语 参数测量 GBT 7220-2004 产品 几何 技术规范 GPS 表面 结构 轮廓 粗糙 参数 测量 7220 2004

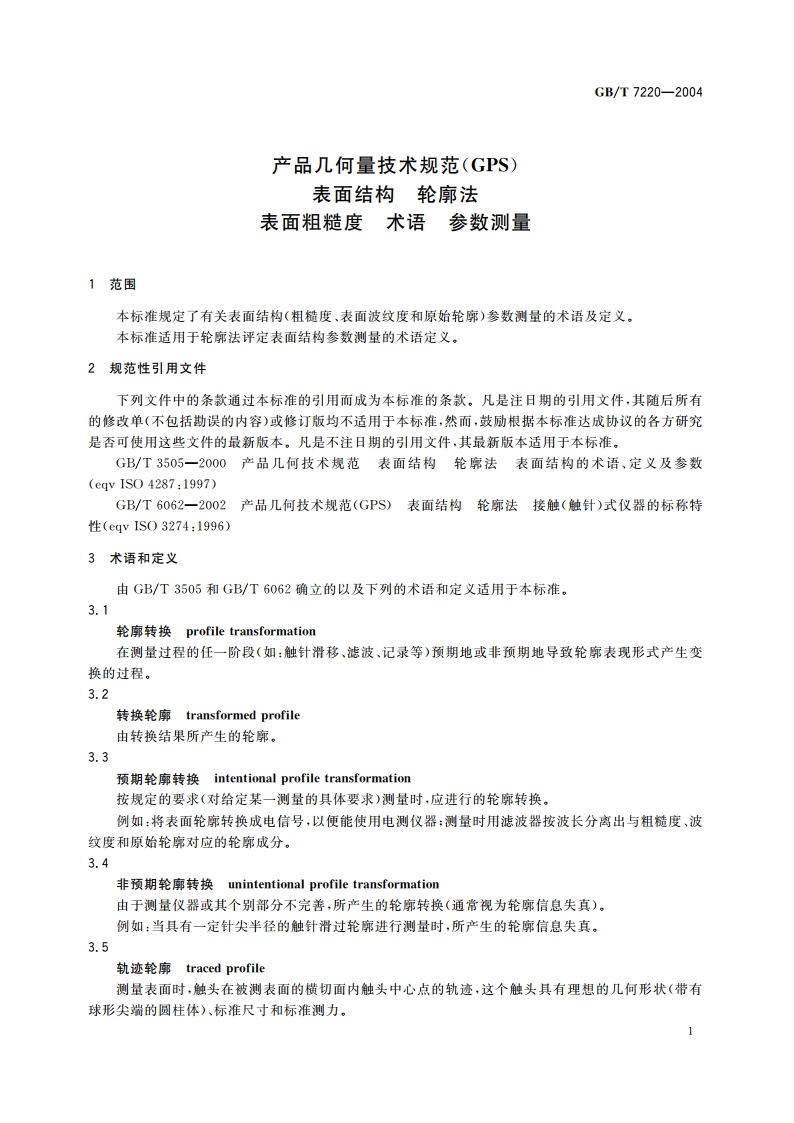

GB/T7220-20043.6外基准轮廓external datum profile触针以外部的基准导向滑过实际轮廓时,触针中心轨迹的转换轮廓。3.7导头基准轮廓ski-dependent datum profile触针以导头轨迹为基准滑过实际轮廓时,触针中心轨迹的转换轮廓。导头具有确定的形状,离触针有确定的距离并沿同一被测的实际表面移动。3.8行程长度traversed length传感器沿被测表面移动的总长度。3.9轮廓采样间距x profile sampling interval用数字法测量表面参数时,轮廓上相邻的两个离散纵坐标间的距离(见图1)。一龇迹轮常图13.10轮廓量化步距Ay profile quanti7 ation step用数字法测量每个轮廓纵坐标值时,两相邻读数间的距离(见图1)。注:该距离等于数字测量装置的最小读数单位,进行数字测量时,轮廓纵坐标值圆整到轮廓量化步距的整倍数,h=nyn=cnt(0.5+义)y式中:一通过数字测量装置获得的轮廓纵坐标值,y一轮廓量化步距:cnt一取整数(算符):y一轮廓纵坐标的真值:n一量化步距的整倍数。3.11理想求值系统ideal operator为保证理论上精确地(理想地)确定表面诸参数和特性的一种计算方法(见图2)。3.12最佳求值系统optimum operator为保证实际确定表面诸参数或特性,并具有合理的生产费用的一种仪器求值计算方法(见图2)。
