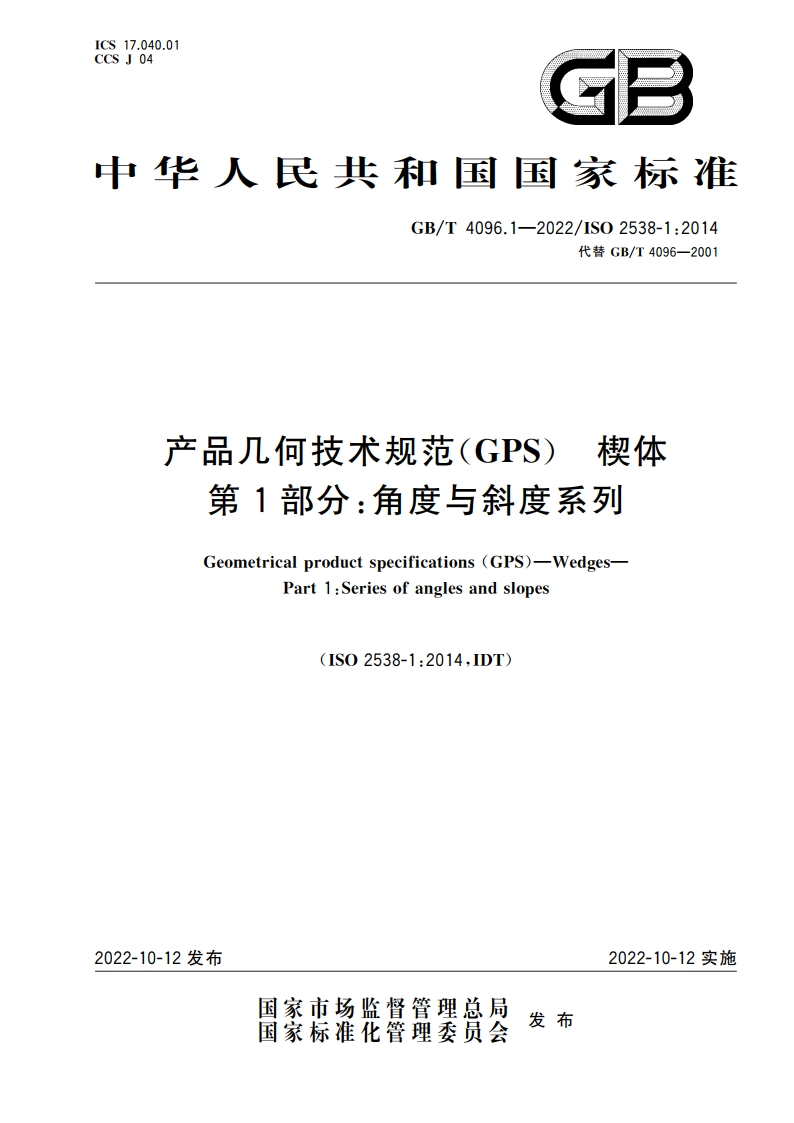

产品几何技术规范GPS
楔体
第1部分：角度与斜度系列
GBT
4096.1-2022
产品
几何
技术规范
GPS
部分
角度
斜度
系列
4096.1
2022

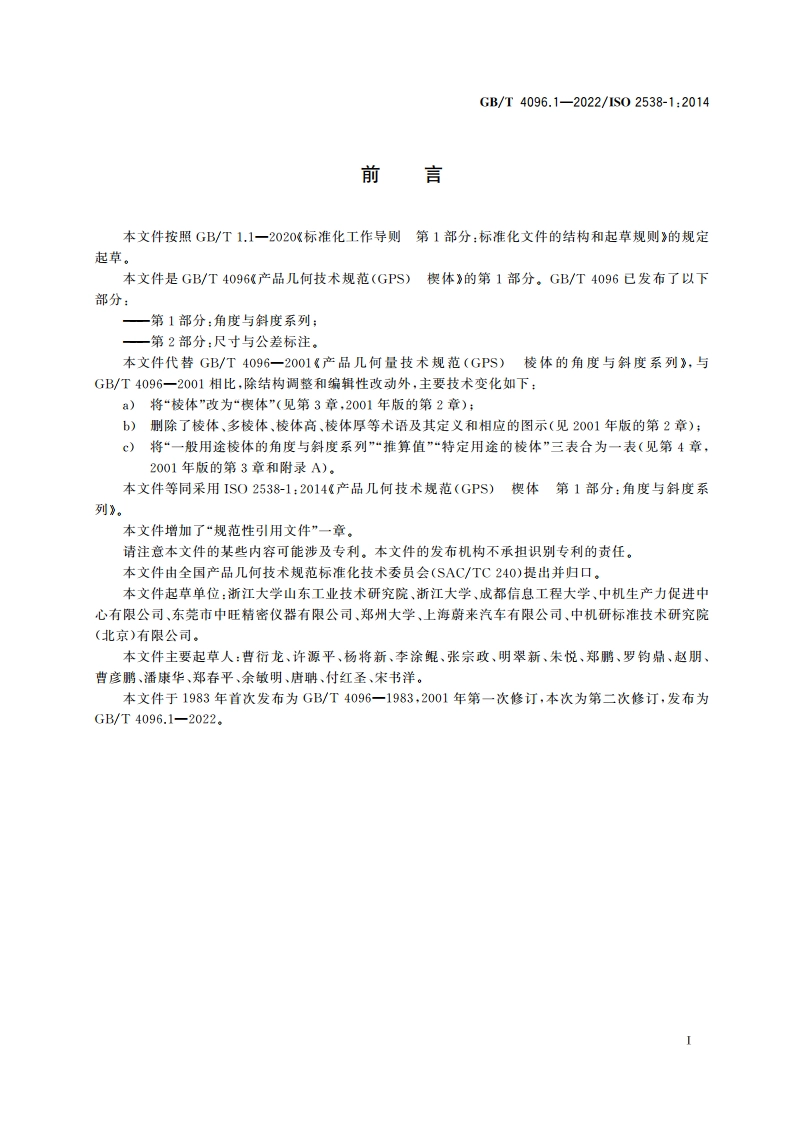

GB/T4096.1-2022/1S02538-1:2014产品几何技术规范(GPS)楔体第1部分：角度与斜度系列1范围本文件规定了楔体的术请和定义，三个角度系列(120030)，一个斜度系列(1；101：500)。本文件适用于一般机械工程。2规范性引用文件本文件没有规范性引用文件。3术语和定义下列术语和定义适用于本文件，3.1楔体wedge由一对相交平面与一定尺寸所限定的几何体。注1：楔体是角度尺寸定义的尺寸要素，注2：见图1。3.2楔体角wedge angle在垂直于楔体棱边的平面内定义的楔体角度尺寸。注：见图1。3.3楔体斜度wedge slopeS两指定楔体截面相对于任一楔体平面的高度H和h之差与其之间的投彩距离L之比。S=(H-h)/L=tan 8注：当楔体角390时，L为负值，3.4楔体比率rate of wedgeC楔体角的半角正切值的2倍。C=2 tan23.5楔体棱边wedge edge由楔体平面相交而构建的直线。1
