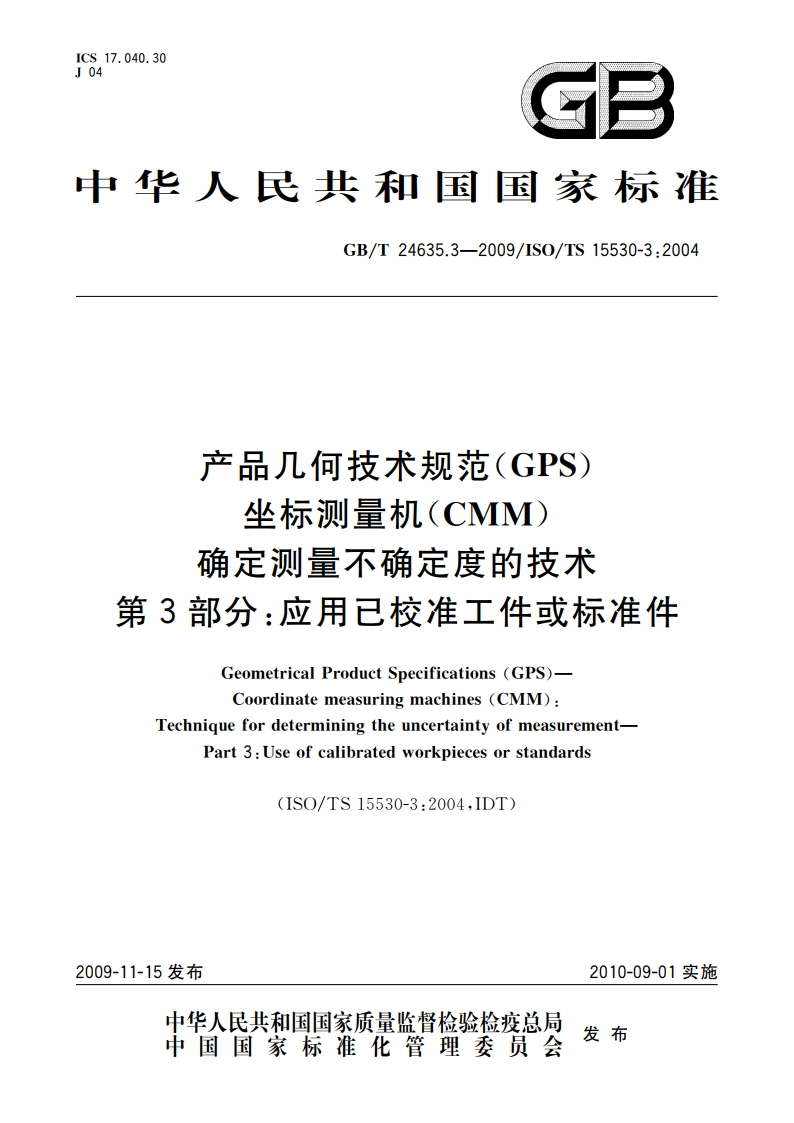

产品几何技术规范(GPS) 坐标测量机(CMM)确定测量不确定度的技术 第3部分：应用已校准工件或标准件 GBT 24635.3-2009.pdf

ICS17.040.30J04B中华人民共和国国家标准GB/T24635.3-2009/IS0/TS15530-3:2004产品几何技术规范(GPS)坐标测量机(CMM)确定测量不确定度的技术第3部分：应用已校准工件或标准件Geometrical Product Specifications(GPS)-Coordinate measuring machines(CMM):Technique for determining the uncertainty of measurement-Part 3:Use of calibrated workpieces or standards(IS0/TS15530-3:2004,IDT)2009-11-15发布2010-09-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T24635.3-2009/1S0/TS15530-3:2004表1符号符号解释b测量不确定评估时观测到的系统误差使用替代方法时，检查标准的测量值与校准值之差包含因子被测尺寸n重复测量次数T工件或标准件的平均温度已校准的工件或标淮件参数的标准不确定度调量过程的标淮不确定度由工件或标淮件影响引入的标准不确定度,工件或标准件膨胀系数的标准不确定度U扩展测量不确定度Ua已校准工件参数的扩展不确定度Jul已校准工件或标淮件参数的值y测量结果y在测量不确定度评估期间的测量结果y使用替代测量方法时，在不确定度评估期间坐标测量机的未修正示值测量结果的平均值5必要条件5.1操作条件测量开始前坐标测量机初始化，而且测头配置及标定等应按制造商操作手册规定的条件进行，特别是已校准工件或标准件和坐标测量机必须处于充分的热平衡状态下。如在7.2的测量中，就需要符合由坐标测量机制造商给出的环境和操作条件以及在用户质量手册中规定的条件。特别是如果在质量手册中已有相关描述时，应当启动拥有的误差补偿功能（如经过坐标测量机的计算机软件进行误差修正)。坐标测量机要满足制造商的规范，或（若与之不同）参照测量任务过程说明中的规范（与任务相关的校准，见GB/T24634一2009/1S014978:2006)。没必要校准坐标测量机的所有计量特性（整体校准，见GB/T24634-2009/1S014978:2006)。5.2相似条件该方法需要的相似条件有：)不确定度评估中使用的已校准工件或标准件（见7.2.2）与实际测量的工件或标准件在尺寸和形状方面（见7.2.1）相似.注：条件是对应的，例如位置和方向，b)测量不确定度评估的测量程序和实际测量程序相似。注：条件是对应的，例如定位，夹持、测量的时间间隔，加载和卸载工件的程序，测量力和测量速度等。)测量不确定度评估的环境条件（包括各种变化）和实际测量时相似。注：条件是对应的，例如温度、温度稳定时间和讯度修正（如果使用的话）。2
