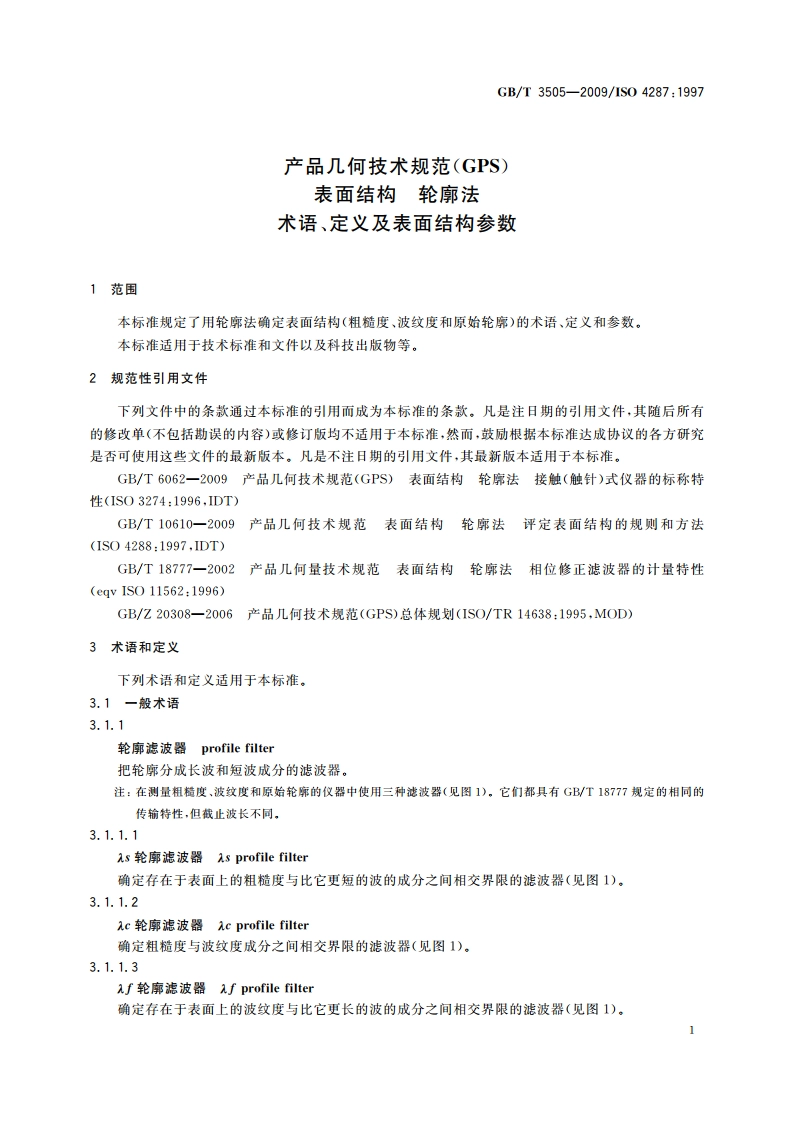

GB/T3505-2009/1S04287:1997产品几何技术规范(GPS)表面结构轮廓法术语、定义及表面结构参数1范围本标准规定了用轮廓法确定表面结构（粗糙度、波纹度和原始轮廓）的术语、定义和参数。本标准适用于技术标准和文件以及科技出版物等。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6062一2009产品几何技术规范(GPS)表面结构轮廓法接触（触针）式仪器的标称特性(1S03274:1996,IDT)GB/T10610一2009产品几何技术规范表面结构轮廓法评定表面结构的规则和方法(1S04288:1997,1DT)GB/T18777一2002产品儿何量技术规范表面结构轮廓法相位修正滤波器的计量特性(eqv IS011562:1996)GB/Z20308-2006产品几何技术规范(GPS)总体规划(IS0/TR14638:1995,MOD)3术语和定义下列术语和定义适用于本标准。3.1一般术语3.1.1轮廓滤波器profile filter把轮廓分成长波和短波成分的滤波器。注：在测量粗糙度波纹度和原始轮绵的仪器中使用三种滤波器（见图1）。它们都具有GB/T18777规定的相同的传输特性，但截止波长不同，3.1.1.1s轮廓滤波器s profile filter确定存在于表面上的粗糙度与比它更短的波的成分之间相交界限的滤波器（见图1）。3.1.1.2入e轮廓滤波器入e profile filter确定粗糙度与波纹度成分之间相交界限的滤波器（见图1）。3.1.1.3f轮廓滤波器f profile filter确定存在于表面上的波纹度与比它更长的波的成分之间相交界限的滤波器（见图1）。GB/T3505-2009/104287:1997100粗糙度轮廓波纹度轮廓50f被长图1相糙度和波纹度轮廓的传输特性3.1.2坐标系coordinate system定义表面结构参数的坐标体系，注：通常采用一个直角坐标体系，其轴线形成一个右旋笛卡尔坐标系，X轴与中线方向一致，Y轴也处于实际表面中，而Z轴则在从材料到周围介质的外延方向上。本标准的参数和术语都是在此坐标系中定义的。3.1.3实际表面real surface物体与周围介质分离的表面。3.1.4表面轮廓surface profile一个指定平面与实际表面相交所得的轮廓（见图2）。注：实际上，通常采用一条名义上与实际表面平行，并在一个适当方向上的法线来选择一个平而。表面轮廓图2表面轮廓3.1.5原始轮廓primary profile通过入x轮廓滤波器后的总轮廓。注：原始轮廓是评定原始轮廓参数的基础。3.1.6粗糙度轮廓roughness profile粗糙度轮廓是对原始轮廓采用c轮廓滤波器抑制长波成分以后形成的轮廓，是经过人为修正的轮廓（见图1）。注1：粗钻度轮廓的传输频带是由As和c轮廓滤波器来限定的（参见GB/T18777一2002中2.6和3.2），注2：粗钻度轮廓是评定粗糙度轮廓参数的基础。注3：c和As之间的关系本标准不作规定，参见GB/T6062一2009中4.4，2
