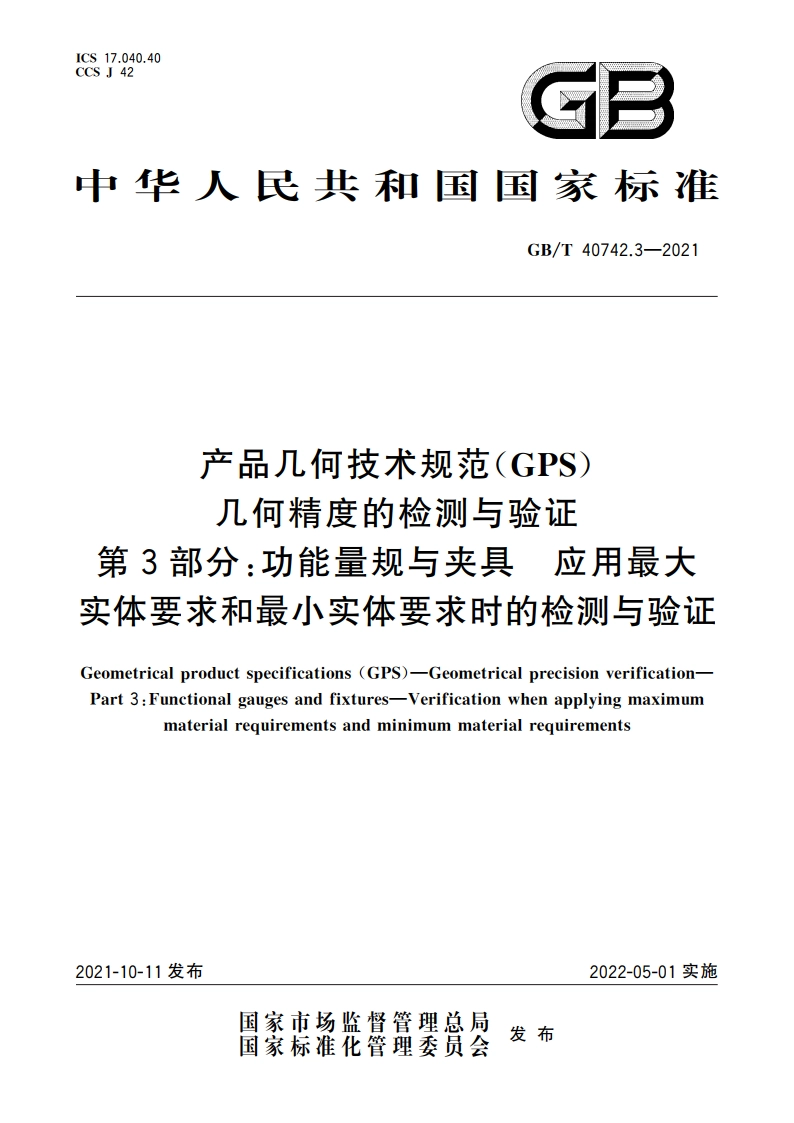

产品几何技术规范(GPS) 几何精度的检测与验证 第3部分：功能量规与夹具 应用最大实体要求和最小实体要求时的检测与验证 GBT 40742.3-2021.pdf

GB/T40742.3-2021产品几何技术规范(GPS)几何精度的检测与验证第3部分：功能量规与夹具应用最大实体要求和最小实体要求时的检测与验证1范围本文件规定了应用最大实体要求和最小实体要求的检测与险证过程一般规定及检测用夹具设计的一般要求。本文件适用于采用功能量规和夹具对应用最大实体要求、最小实体要求时的被测要素和/或基准要素的检测与验证，2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其量新版本（包括所有的修改单）适用于本文件。GB/T1182产品几何技术规范(GPS)几何公差形状、方向、位置和跳动公差标注GB/T8069功能量规GB/T16671产品几何技术规范(GPS)几何公差最大实体要求(MMR)、最小实体要求(LMR)和可逆要求(RPR)GB/T17851产品几何技术规范(GPS)几何公差基准和基准体系GB/T246371产品几何技术规范(GPS)通用概念第1部分：几何规范和验证的模型GB/T246372产品几何技术规范(GPS)通用概念第2部分：基本原则、规范、操作集和不确定度GB/T38762.1产品几何技术规范(GPS)尺寸公差第1部分：线性尺寸3术语和定义GB/T1182、GB/T8069、GB/T16671、GB/T17851、GB/T24637.1、GB/T24637.2和GB/T38762.1界定的以及下列术语和定义适用于本文件。3.1尺寸要素feature of size拥有一个或多个本质特征的几何要素，其本质特征中只有一个可作为变量参数，其余的则是“单一参数族”的一部分，且遵守此参数的单一约束属性。来源：GB/T16671一2018,3.2，有修改3.2局部尺寸local size沿着和/或绕着尺寸要素的方向上，尺寸要素的尺寸特征会有不唯一的评定结果。
