不饱和聚酯树脂 固体含量测定方法 GBT 7193.3-1987.pdf

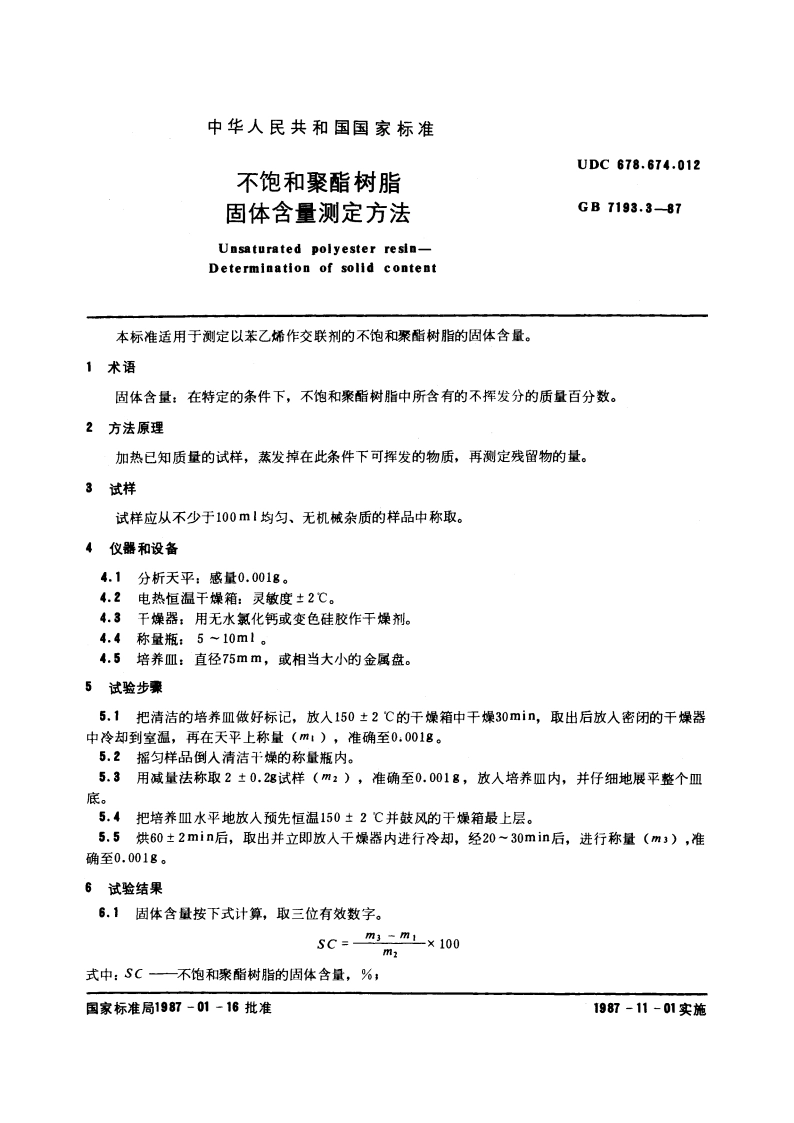

中华人民共和国国家标准UDC678.674.012不饱和聚酯树脂固体含量测定方法GB7193.3_87Unsaturated polyester resin-Determination of solid content本标准适用于测定以苯乙烯作交联剂的不饱和聚酯树脂的固体含量。1术语固体含量：在特定的条件下，不饱和聚酯树脂中所含有的不挥发分的质量百分数。2方法原理加热已知质量的试样，蒸发掉在此条件下可挥发的物质，再测定残留物的量。3试样试样应从不少于100m1均匀、无机械杂质的样品中称取。4仪器和设备4.1分析天平：惑量0.0018。4.2电热恒温干燥箱：灵敏度2。4.3干燥器：用无水氯化钙或变色硅胶作干燥剂。4.4称量瓶：510m1。4.5培养皿：直径75mm,或相当大小的金属盘。5试验步骤5.1把清洁的培养皿做好标记，放人1502的干燥箱中干燥30min,取出后放入密闭的干燥器中冷却到室温，再在天平上称量(m1),准确至0.001g。5.2摇匀样品倒人清洁干燥的称量瓶内。5.3用减量法称取20.2g试样(mz),准确至0.0018，放人培养皿内，并仔细地展平整个皿底。5.4把培养皿水平地放人预先恒温150士2并鼓风的干燥箱最上层。5.5烘602min后，取出并立即放人干燥器内进行冷却，经2030min后，进行称量(m3),准确至0.0018。6试验结果6.1固体含量按下式计算，取三位有效数字。sC=m1-m1100m2式中：SC一不饱和聚酯树脂的固体含量，%，国家标准局1987-01-16批准1987-11-01实施
