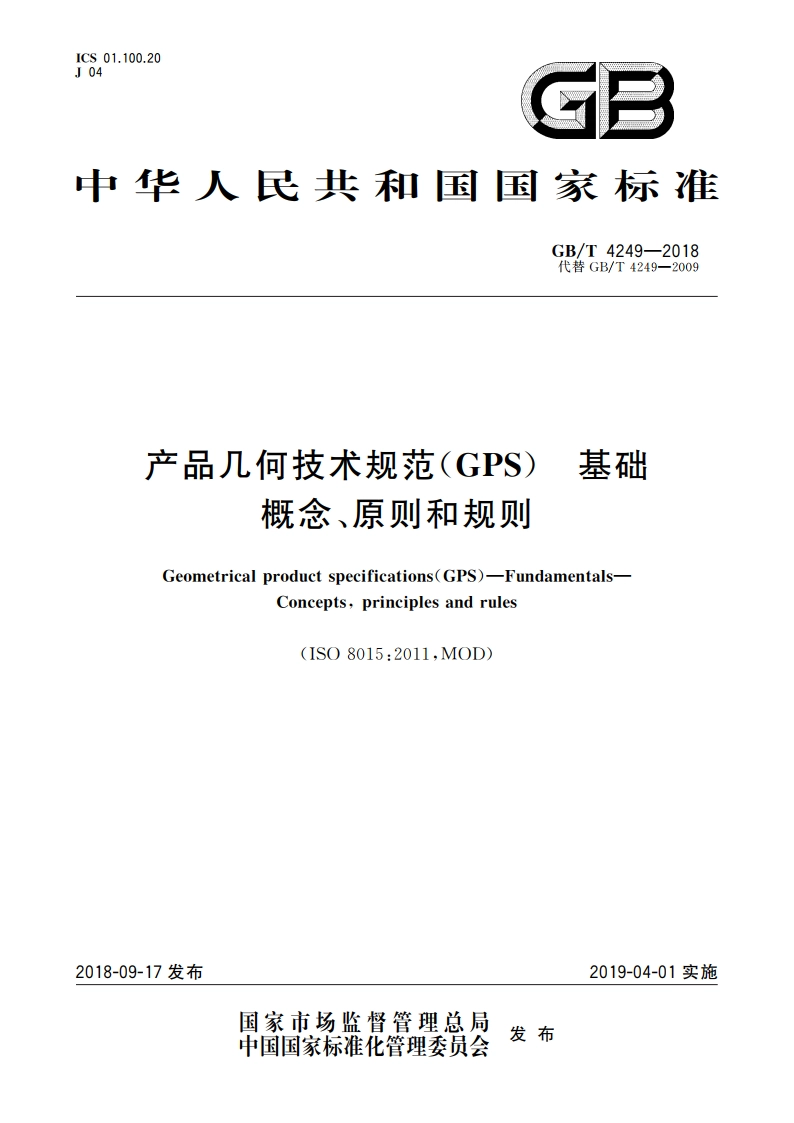

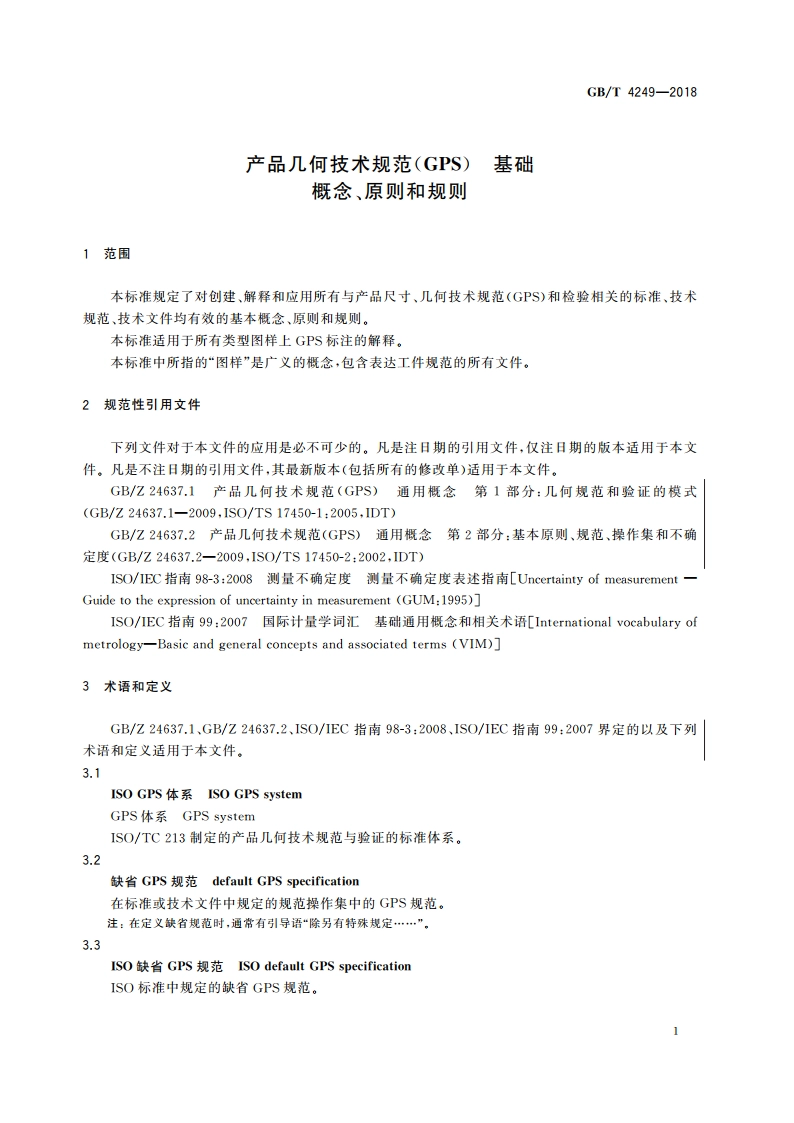

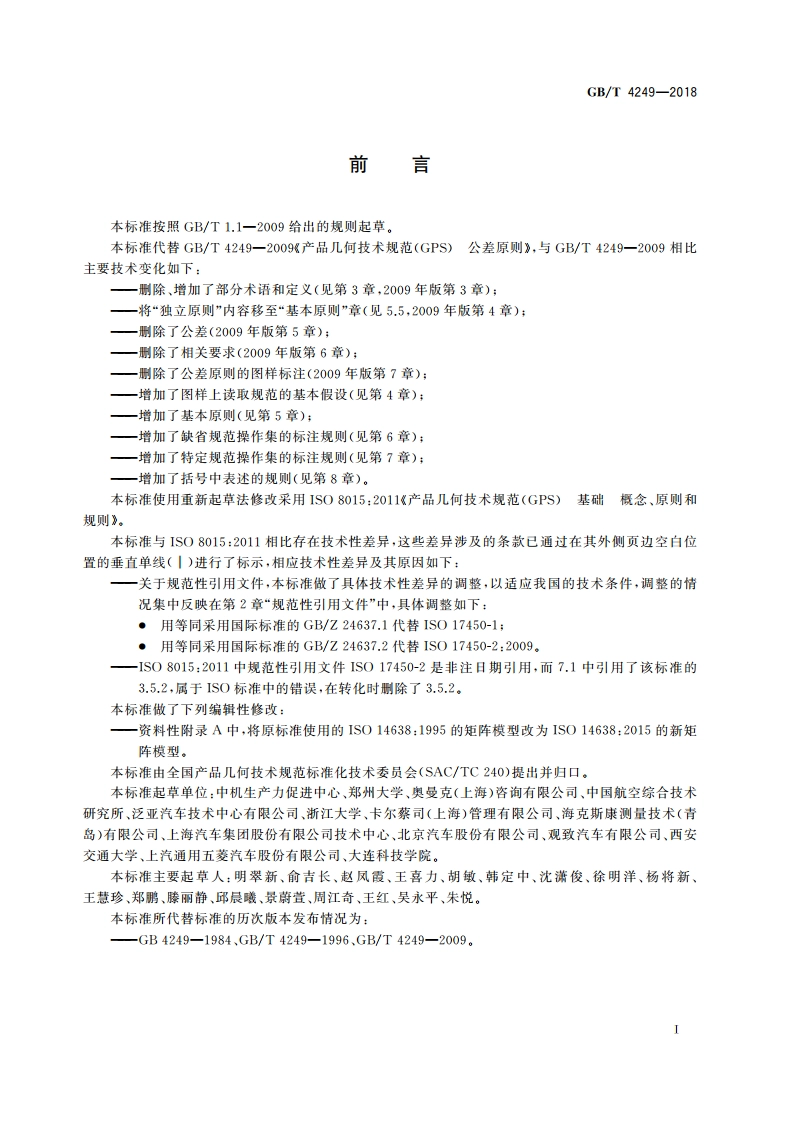

产品几何技术规范(GPS) 基础 概念、原则和规则 GBT 4249-2018.pdf

GB/T4249-2018GPS基础标准（如本标准）所给出的规则适用于所有情况，除非在一个层级较低的特定标准中给出了适用于其范围的其他规则，GPS综合标准所给出的规则（如GB/T19765一2005）适用于所有情况，除非在一个特定的GPS通用标准或GPS补充标准中给出了适用于其范围的其他规则。除了GPS通用标准给出的规则与GPS基础标准和GPS综合标准所给出的规则存在明显差异，以及GPS补充标准中给出了适用于其范围的其他规则之外，GPS基础标准和GPS综合标准所给出的所有规则均适用于GPS通用标准中给出的规则，例如GB/T1182。除了GPS补充标准中的规则与GPS基础标准、GPS综合标准和GPS通用标准所给出的规则存在明显差异之外，GPS基础标准、GPS综合标准和GPS通用标准所给出的所有规则均适用于GPS补充标准中特别给出的规则，如1S02768-1。5.3明确图样原则图样标注应明确。图样上所有规范都应使用GPS符号（不论有无规范修饰符）明确标注出来，这些GPS符号涉及相应的缺省规则或特殊规则以及相关文件的引用部分（如区域标准、国家标准或企业标准)。因此，图样上没有规定的要求不能强制执行。一份图样所含的规范可能与产品完工所需的多个阶段有关。除最终阶段外，应注明各标注所对应的阶段。本标准作为IS0GPS体系的一部分，只要ISO GPS体系被采用（见5.1），即使在图样中没有明确的引用SO GPS体系，本标准及其所规定的原则和规则仍适用于所有产品规范，注：如本标准第1章所述，本标准中所指的“图样是广义的概念，包含表达工件规范的所有文件。5.4要素原则一个工件可以被认为是由多个用自然边界限定的要素组成。缺省情况下，一个要素的每个GPS规范适用于整个要素；表达多个要素间关系的每个GPS规范，适用于多个要素。每个GPS规范仅适用于一个要素或要素间的一种关系。如需改变该缺省规定，需在图样上进行明确标注。注1：要素间的自然边界通常是指在表面法向产生突变的边缘，但并非总是如此。如一个工件由两个具有相同直径的半球面要素和中间的圆柱面要素组成，这种情况下，要素间自然边界的表面法向并没有突变。注2：有些标注不适用于整个要素，例如要素的部分区域标注了长粗点划线或标注了ACS(任意横截面)的情况.注3：有些标注适用于多个要素，例如标注了CZ(组合公差带)的情况。注4：除非另有规定，GPS一般规范被认为是一系列GPS规范，每个GPS规范只适用于要素或要素间关系的一个特性（见5.12）.5.5独立原则缺省情况下，每个要素的GPS规范或要素间关系的GPS规范与其他规范之间均相互独立，应分别满足，除非产品的实际规范中规定有其他标准或特殊标注（如GB/T16671中的修饰符、GB/T1182中的CZ和1S014405-1中的)。5.6小数点原则公称尺寸和公差值小数点后未注明的数值均为琴。这个原则适用于图样，也适用于GPS标准。示例1：士0.2等同士0.200000示例2：10等同10.0000005.7缺省原则一个完整的规范操作集可采用ISO基本GPS规范来标明。ISO基本GPS规范标明的规范要求是
