乘用车用橡塑密封条 GBT 21282-2007.pdf

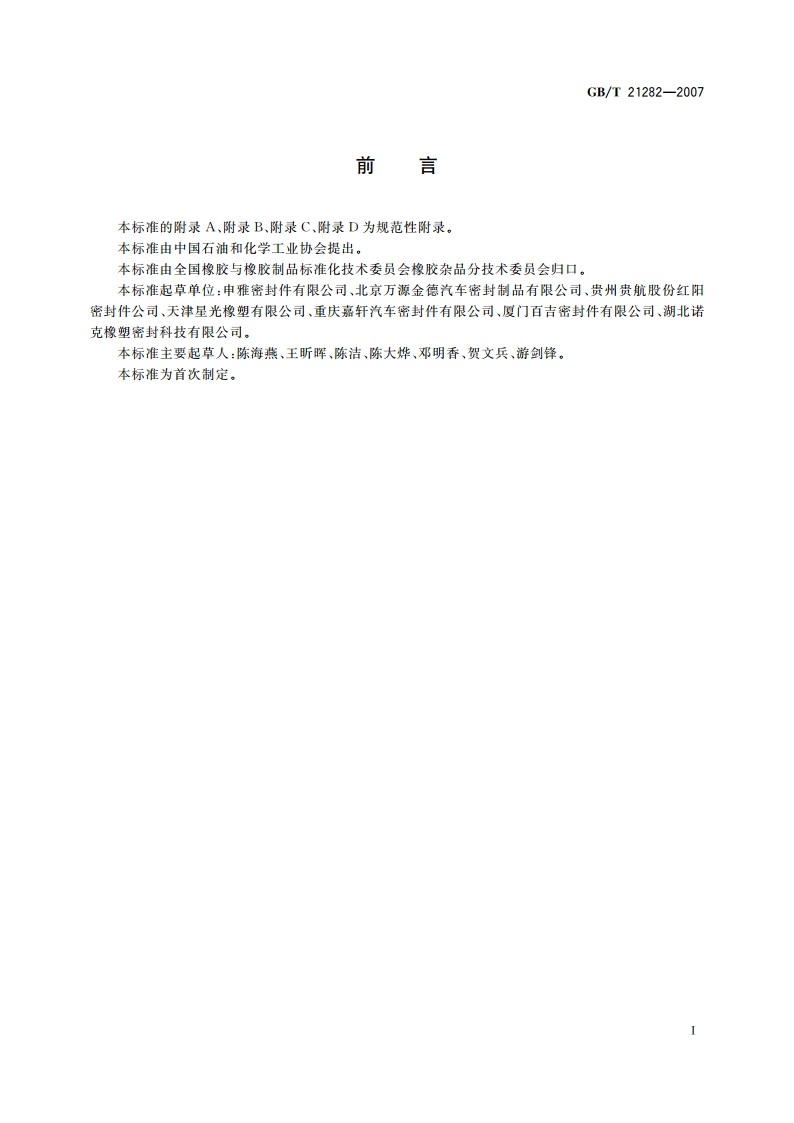

中华人民共和国国家标准乘用车用橡塑密封条GB/T21282-2007中国标准出版社出版发行北京西城区复兴门外三里河北街16号邮政编码：100045http:/http:/电话：(010)51299090、685220062008年4月第一版书号：1550661-31005版权专有侵权必究举报电话：(010)68522006GB/T21282-2007QC/T709一2004汽车密封条压缩永久变形试验方法QC/T710一2004汽车密封条压缩负荷试验方法QC/T716一2004汽车密封条插入力和拔出力试验方法3要求3.1尺寸和公差产品断面形状、尺寸及公差、产品长度及公差应符合设计图纸的要求，图纸无明确要求时，供需双方应根据GB/T3672.1规定的等级选用。3.2外观质量密封条的外观质量应符合下列规定：一不允许出现影响产品美观和使用性能的缺陷：如杂质、气泡、裂纹、划痕、撕裂、缺胶、破皮、扭曲变形或压扁变形等：一表面处理（包括表面涂层处理、贴合处理和植绒处理等）部位应质地均匀，表面清洁，无污染，不允许有脱落、色斑、凹凸等缺陷：产品接合部位断差应符合图纸要求，且成型均匀，表面平顺；密封条的颜色和花纹按客户要求进行设定，不应出现色斑、污染等缺陷：装有补强条的产品，补强条不应有脱落、不均匀的堵缝以及影响产品质量和安装的缺陷：一产品的其他外观缺陷应符合供需双方协商确定的批准样件要求。3.3材料性能要求密封条基体材料可采用三元乙丙(EPDM)橡胶、聚氯乙烯(PVC)和热塑性弹性体(TPE)为主要原料，其材料性能要求应符合表1表4的规定。其他基体材料的性能要求由供需双方协商确定。3.3.1EPDM密实胶材料性能要求EPDM密实胶材料性能要求见表1。表1EPDM密实胶材料性能要求适用试验试险项目指标条目硬度（邵尔A)/度50560570土580土59054.3.1拉伸强度/Pa6.07.07.07.07.04.3.2拉断仲长率/%250250250150100撕裂强度/(kN/m)1212一4.3.3硬度变化/度0+50十50+50+50+5热空气拉伸强度变化率/%-15十15-15十15-15+15-15+15-15+15老化4.3.4-25十15-25+15-25w+1570C70h拉断伸长率变化率/%25+15-25+15撕裂强度变化率/%25+1525+15-25十1525+15耐臭氧老化(40土2)C48h:无龟裂4.3.5臭氧浓度(200士20)10-压第水久变(23士2)C72h040404094.3.6形/%(70土1)C24h50公505555危性温度/C-40-40-40-410-354.3.7时污染性无污染4.3.82
