不锈钢复合钢板和钢带 GBT 8165-1997.pdf

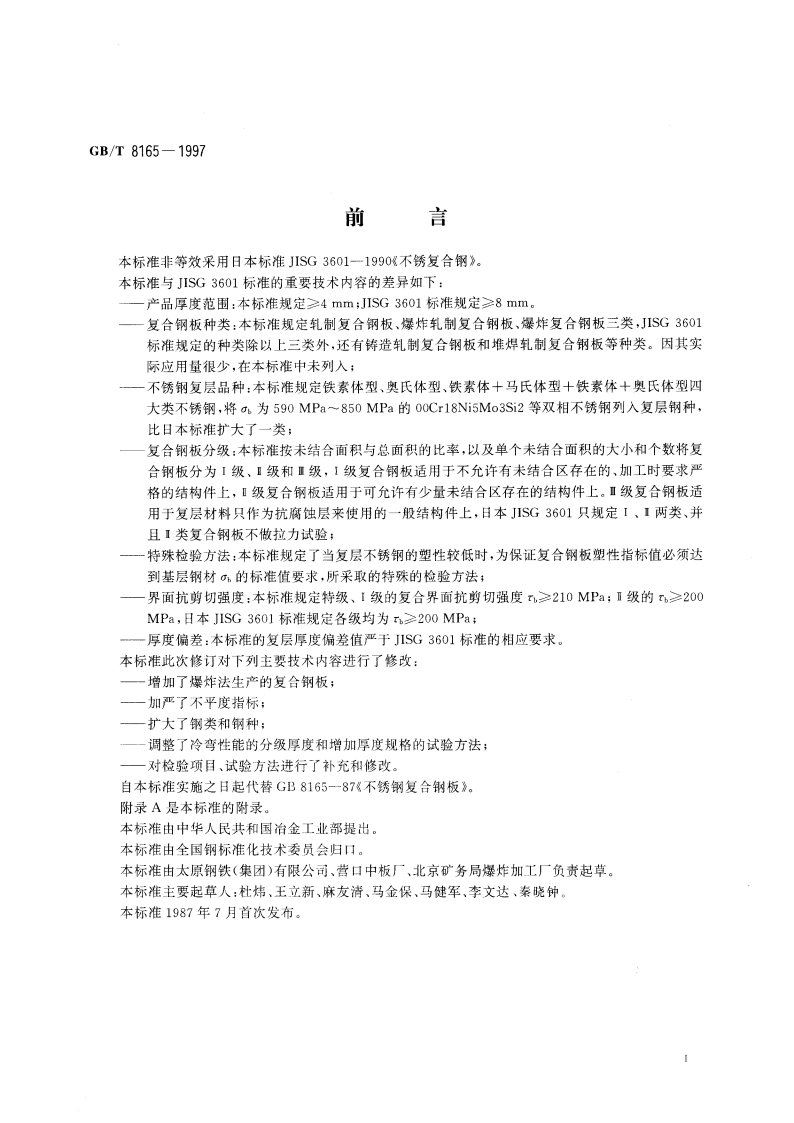

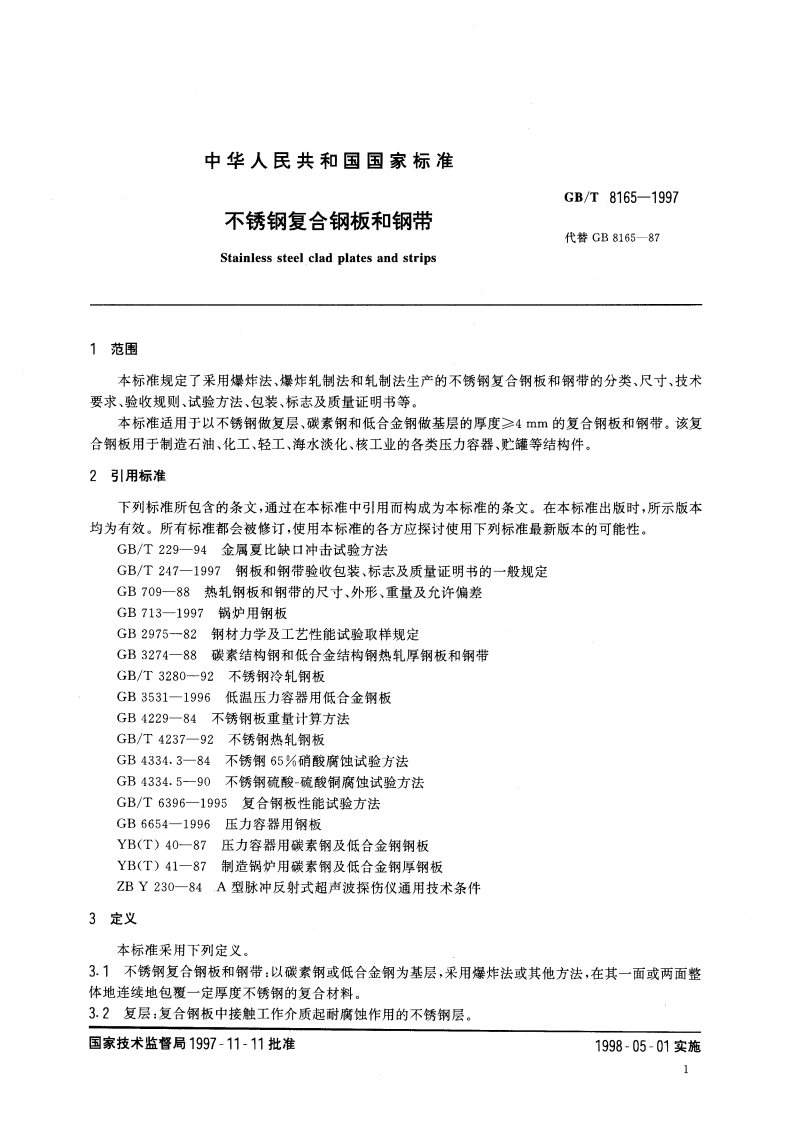

GB/T8165-1997前言本标准非等效采用日本标准JISG3601一1990（不锈复合钢。本标准与JISG3601标准的重要技术内容的差异如下：一产品厚度范围：本标准规定4mm,J1SG3601标准规定8mm。复合钢板种类：本标准规定轧制复合钢板、爆炸轧制复合钢板，爆炸复合钢板三类，JISG3601标准规定的种类除以上三类外，还有铸造轧制复合钢板和堆焊轧制复合钢板等种类。因其实际应用量很少，在本标准中未列入：不锈钢复层品种：本标准规定铁素体型、奥氏体型、铁素体十马氏体型十铁素体十奥氏体型四大类不锈钢，将为590MPa850MPa的00Cr18Ni5Mo3Si2等双相不锈钢列入复层钢种，比日本标准扩大了一类；一复合钢板分级：本标准按未结合面积与总面积的比率，以及单个未结合面积的大小和个数将复合钢板分为I级、【级和级，【级复合钢板适用于不允许有未结合区存在的、加工时要求严格的结构件上，级复合钢板适用于可允许有少量未结合区存在的结构件上。级复合钢板适用于复层材料只作为抗腐蚀层来使用的一般结构件上，日本JISG3601只规定1、1两类、并且【类复合钢板不做拉力试验：特殊检验方法：本标准规定了当复层不锈钢的塑性较低时，为保证复合钢板塑性指标值必须达到基层钢材的标准值要求，所采取的特殊的检验方法：界面抗剪切强度：本标准规定特级、【级的复合界面抗剪切强度210MPa;I级的t200MPa,日本JISG3601标准规定各级均为r200MPa:一厚度偏差：本标准的复层厚度偏差值严于JISG3601标准的相应要求。本标准此次修订对下列主要技术内容进行了修改：一增加了燥炸法生产的复合钢板：加严了不平度指标：扩大了钢类和钢种：调整了冷弯性能的分级厚度和增加厚度规格的试验方法；对检验项目、试验方法进行了补充和修改。自本标准实施之日起代替GB8165一87不锈钢复合钢板。附录A是本标准的附录。本标准由中华人民共和国冶金工业部提出。本标准由全国钢标准化技术委员会归口。本标准由太原钢铁（集团）有限公司、营口中板厂，北京矿务局爆炸加工厂负责起草。本标准主要起草人：杜炜、王立新、麻友清、马金保、马健军，李文达、秦晓钟。本标准198？年7月首次发布。中华人民共和国国家标准GB/T8165-1997不锈钢复合钢板和钢带代替GB816587Stainless steel clad plates and strips1范围本标准规定了采用燥炸法、爆炸轧制法和轧制法生产的不锈钢复合钢板和钢带的分类、尺寸、技术要求、验收规则、试验方法、包装、标志及质量证明书等。本标准适用于以不锈钢做复层、碳素钢和低合金钢做基层的厚度4mm的复合钢板和钢带。该复合钢板用于制造石油、化工、轻工，海水淡化、核工业的各类压力容器、贮罐等结构件。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T229一94金属夏比缺口冲击试验方法GB/T247一1997纲板和钢带验收包装、标志及质量证明书的一般规定GB709一88热轧钢板和钢带的尺寸，外形、重量及允许偏差GB713一1997锅炉用钢板GB2975一82钢材力学及工艺性能试验取样规定GB3274一88碳素结构钢和低合金结构钢热轧厚钢板和钢带GB/T3280一92不锈钢冷轧钢板GB3531一1996低温压力容器用低合金钢板GB4229一84不锈钢板重量计算方法GB/T4237一92不锈钢热轧钢板GB4334.3一84不锈钢65%硝酸腐蚀试验方法GB4334.5一90不锈钢硫酸-硫酸铜腐蚀试验方法GB/T6396一1995复合钢板性能试验方法GB6654一1996压力容器用钢板YB(T)40一87压力容器用碳素钢及低合金钢钢板YB(T)41一87制造锅炉用碳素钢及低合金钢厚钢板ZBY230一84A型脉冲反射式超声波探伤仪通用技术条件3定义本标准采用下列定义。3.1不锈钢复合钢板和钢带：以碳素钢或低合金钢为基层，采用爆炸法或其他方法，在其一面或两面整体地连续地包覆一定厚度不锈钢的复合材料。3.2复层：复合钢板中接触工作介质起耐腐蚀作用的不锈钢层。国家技术监督局1997-11-11批准1998-05-01实施
