VHS录像机全消磁头通用技术条件 GBT 15858-1995.pdf

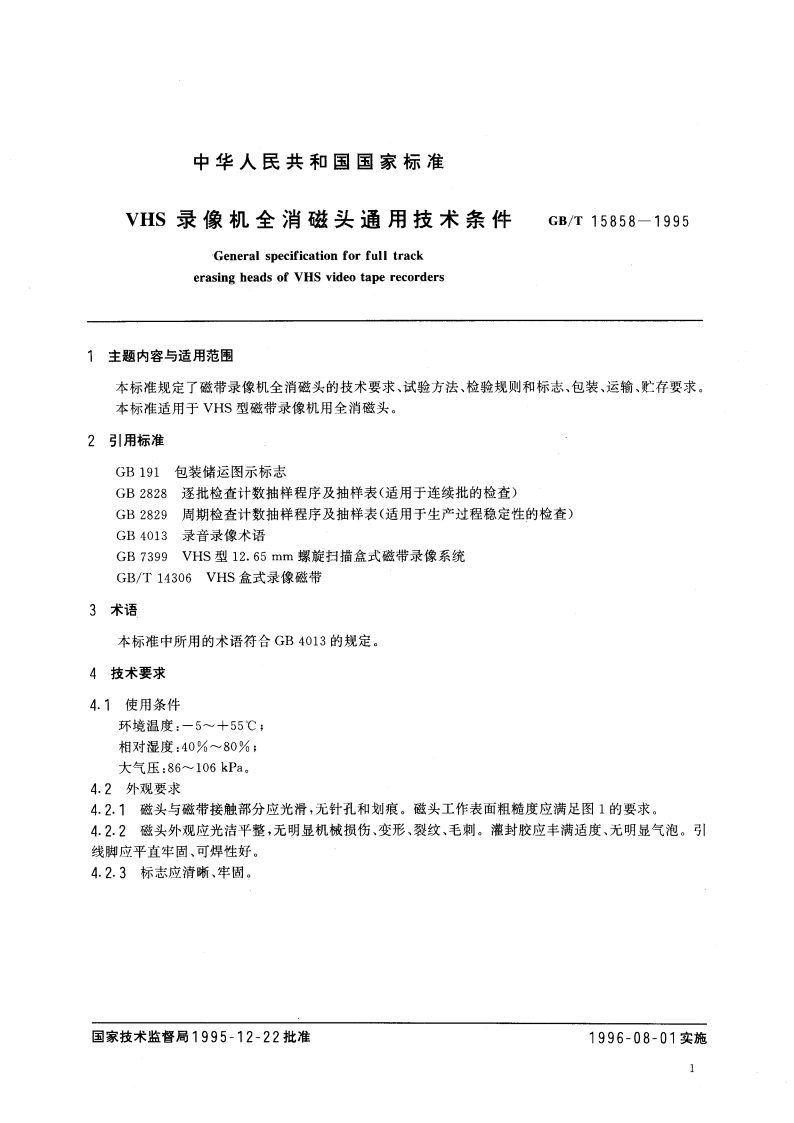

,3.160.40中华人民共和国国家标准GB/T15858-1995VHS录像机全消磁头通用技术条件General specification for full trackerasing heads of VHS video tape recorders1995-12-22发布1996-08-01实施国家枝术监督局发布中华人民共和国国家标准VHS录像机全消磁头通用技术条件GB/T15858-1995General specification for full trackerasing heads of VHS video tape recorders1主题内容与适用范围本标准规定了磁带录像机全消磁头的技术要求、试验方法、检验规则和标志、包装、运输、贮存要求。本标准适用于VHS型磁带录像机用全消磁头。2引用标准GB191包装储运图示标志GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB4013录音录像术语GB7399VHS型12.65mm螺旋扫描盒式磁带录像系统GB/T14306VHS盒式录像磁带3术语本标准中所用的术语符合GB4013的规定。4技术要求4.1使用条件环境温度：一5+55：相对湿度：40%80%：大气压：86106kPa。4.2外观要求4.2.1磁头与磁带接触部分应光滑，无针孔和划痕。磁头工作表面粗糙度应满足图1的要求。4.2.2磁头外观应光洁平整，无明显机械损伤、变形、裂纹、毛刺。灌封胶应丰满适度、无明显气泡。引线脚应平直牢固、可焊性好。4.2.3标志应清晰、牢固。国家技术监督局1995-12-22批准1996-08-01实施GB/T15858-1995续表2基本参数单位要求测量条件额定值043010 mA,70 kHzB类阻抗允差%20消磁电流mA15070 kHz一级451 kHz消磁效果dB二级301 kHz温升20消磁电流120%4.5环境适应性要求4.5.1磁头在温度为70条件下搁置48，恢复后其阻抗的变化应不超过士15%、消磁效果应符合表2的规定。4.5.2磁头在温度为40、相对湿度为93%的条件下搁置48h,恢复后其外观应符合4.2条的要求，阻抗的变化应不超过士15%，消磁效果应符合表2的规定。4.5.3磁头在温度为一25的条件下搁置24h,恢复后其阻抗的变化应不超过士15%，消磁效果应符合表2的规定。4.5.4磁头在经受图3所示的70一25五个循环的温度试验，恢复后其阻抗的变化应不超过土15%，消磁效果应符合表2的规定。T,3015室温min30图34.5.5磁头在按表3的规定进行振动试验后，其阻抗的变化应不超过士15%，消磁效果应符合表2的规定。表3频率范围位移振幅每一轴向上的要求Hzmm扫频循环次数1030100.75按工作位置在三个相互垂3055300.355直的轴向上依次振动4.5.6磁头在经受加速度为250m/s2,脉冲持续时间6ms的1000次冲击试验后，其阻抗的变化应不超过士15%，消磁效果应满足表2的规定。4.5.7小包装的磁头在经受高度为1m,正、反、侧三个面各两次跌落试验后，其阻抗的变化应不超过士15%，消磁效果应符合表2的规定。4.6寿命要求3
