不定形耐火材料 第4部分：浇注料流动性的测定 GBT 4513.4-2017.pdf

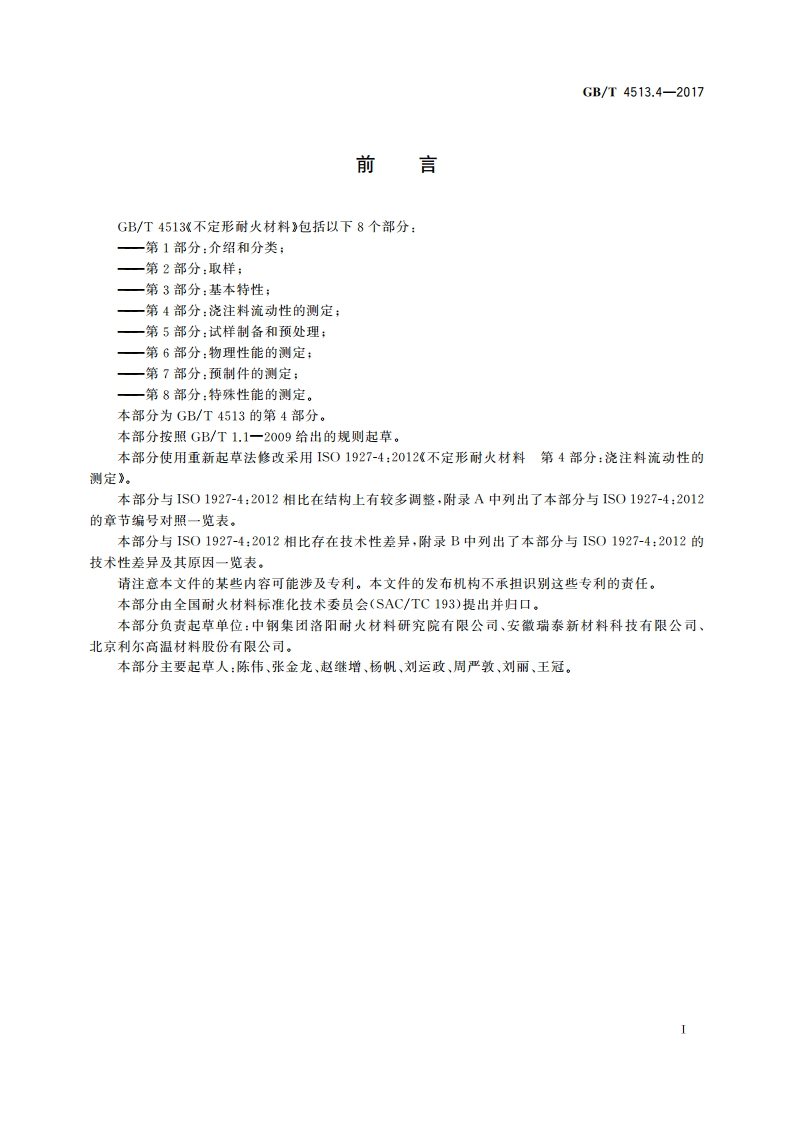

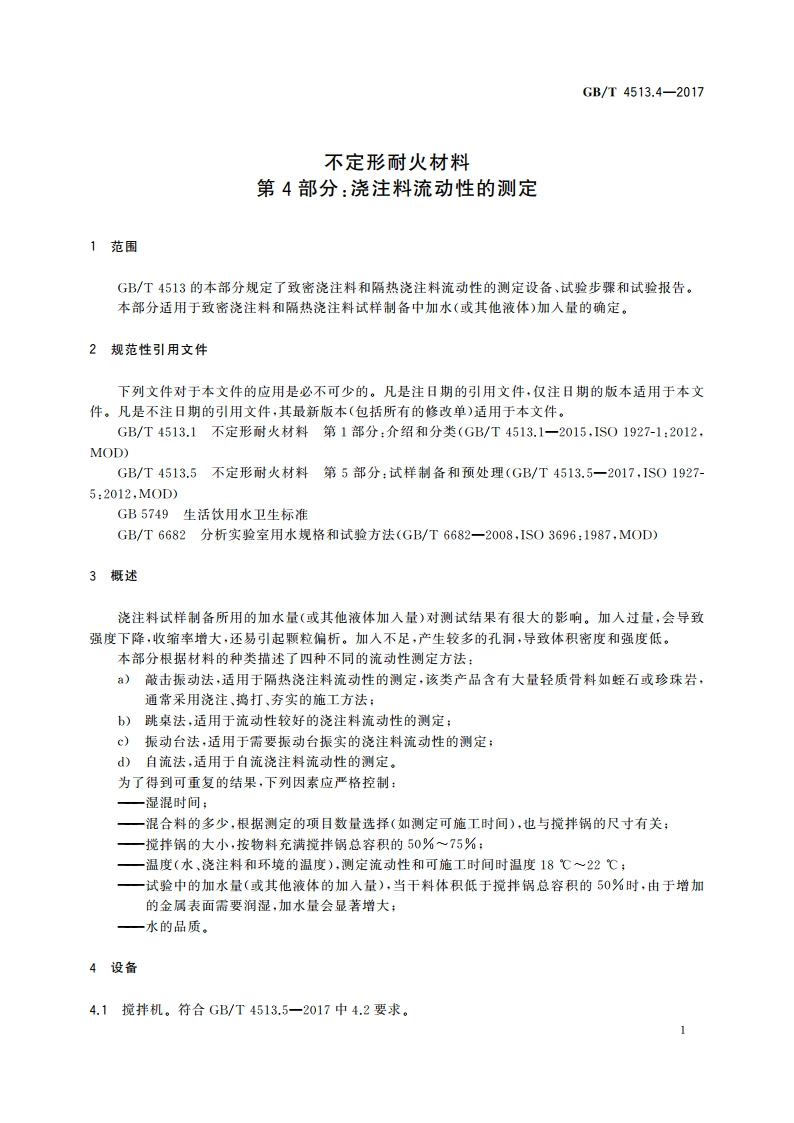

GB/T4513.4-20174.10水。水质应达到饮用标准，满足GB5749生活饮用水卫生标准。特殊要求需满足GB/T6682分析实验室用水规格和试验方法。4.11跳桌。跳桌振动部分总重4.35kg士0.15kg,上下振动行程10mm士0.2mm,振动频率1Hz。5试验步骤5.1敲击振动法5.1.1称取足够的样品，保证能填充金属锅（见4.5）容积的50%60%，精确到1g,放置于金属锅内进行手工混合（见GB/T4513.5一2017中5.2.1.2）或机械混合（见GB/T4513.5一2017中5.2.1.3）。5.12称取至少两倍于浇注料样品重量的水，置于带顷倒嘴的容器里。如果制造商推荐了最小加水量，则首次加水量为推荐为最小加水量的？5%，若没有推荐加水量，则加入适量的水刚好能完全润湿浇注料，称量加水量并精确至1g。5.13完成首次加水后，手工或机械混合，直到浇注料分散均匀。再使用带有刻度的容器多次连续少量加水，直到浇注料粘成一团。此阶段，每次加水量为试验干料质量的1%。5.1.4完成添加后，在金属锅外壁敲打6次，具有适宜流动性的浇注料应容易流动且有亮湿的表面。如有必要，继续加水直到能达到此适宜的流动性。称量容器里所利水，计算并记录加水量占干浇注料质量的百分比，5.1.5净置金属锅5mi,再次敞金属锅外壁6次检查浇注料的流动性。为获得适宜的流动性，必要时可再添加少量水，这种情况须报告记录总加水量。自首次加水至获得适宜的流动性不得超过20mi。注：浇注料在金网锅里静置5后，若需再添加少量水，有必要先搅拌浇注料，5.1.6记录获得适宜流动性时的加水总量，表示成试验干料质量百分比。5.2跳桌法5.2.1称取足够的样品置于搅拌机中（见4.1），至少能填满搅拌锅容积的50%。若是多组分浇注料，分别称取相应的组分置于搅拌锅中，干混1i使原料分散均匀。5.2.2开启搅拌机，秒表开始计时，30s内添加到一般所需水量，加水量在生产商推荐范围之内。注1：依照产品性能或生产商推荐，湿混时间控制在2min8min,注2：反絮凝浇注料比普通浇注料涩混时间更长一些，湿混4可避免过量加水。5.2.3把涂过油的截头圆锥模（见4.4）放置在跳桌中心，直径大(100mm)的面朝下，一般选用50mm高的模具。80mm高的锥形模具适用于最大粒径大于6.3mm的浇注料。5.2.4把混合好的浇注料移入截头圆锥模具内，高出模具上表面，并在30s内沿模具上表面刮平。5.2.5小心提起模具，将浇注料置于跳桌中心。5.2.6启动跳桌，按1Hz的频率振动14次。5.2.7用卡尺测量振塌后试样两个相互垂直的直径d:、d,并按式(1)计算塌落度S,表示流动性能，单位为毫米。S,=(d1+dz)/23333333353n（】）式中：S,一试样的塌落度，单位为毫米(mm):d:、d,一试样振塌后两个相互垂直的直径，单位为毫米(mm)。记录两个测量d,、d2的值，精确到1mm,并记录塌落度S,。记录该塌落度S。对应的总加水量，并计算总加水量占相应干料质量百分比。5.2.8如果流动值不在生产商所给范围内，或超出预期，应重复5.2.15.2.7的测试，调整加水量以获得期望的流动性，
