O形橡胶密封圈试验方法 GBT 5720-1993.pdf

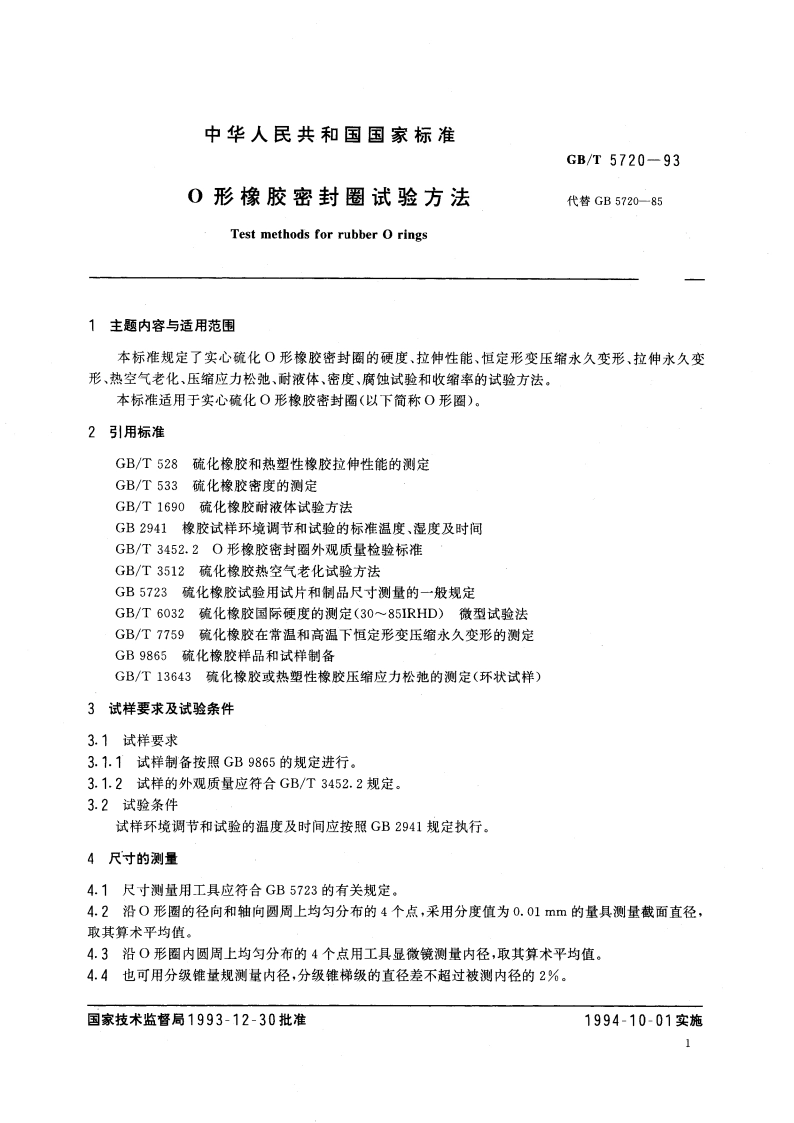

中华人民共和国国家标准GB/T5720-930形橡胶密封圈试验方法代替GB5720一85Test methods for rubber O rings1主题内容与适用范围本标准规定了实心硫化O形橡胶密封圈的硬度、拉伸性能、恒定形变压缩水久变形、拉伸永久变形、热空气老化、压缩应力松弛、耐液体、密度、腐蚀试验和收缩率的试验方法。本标准适用于实心硫化O形橡胶密封圈（以下简称O形圈）。2引用标准GB/T528硫化橡胶和热塑性橡胶拉伸性能的测定GB/T533硫化橡胶密度的测定GB/T1690硫化橡胶耐液体试验方法GB2941橡胶试样环境调节和试验的标准温度、湿度及时间GB/T3452.2O形橡胶密封圈外观质量检验标准GB/T3512硫化橡胶热空气老化试验方法GB5723硫化橡胶试验用试片和制品尺寸测量的一般规定GB/T6032硫化橡胶国际硬度的测定(3085IRHD)微型试验法GB/T7759硫化橡胶在常温和高温下恒定形变压缩水久变形的测定GB9865硫化橡胶样品和试样制备GB/T13643硫化橡胶或热塑性橡胶压缩应力松弛的测定（环状试样）3试样要求及试验条件3.1试样要求3.1.1试样制备按照GB9865的规定进行。3.1.2试样的外观质量应符合GB/T3452.2规定。3.2试验条件试样环境调节和试验的温度及时间应按照GB2941规定执行。4尺寸的测量4.1尺寸测量用工具应符合GB5723的有关规定。4.2沿O形圈的径向和轴向圆周上均匀分布的4个点，采用分度值为0.01mm的量具测量截面直径，取其算术平均值。4.3沿O形圈内圆周上均匀分布的4个点用工具显微镜测量内径，取其算术平均值。4.4也可用分级锥量规测量内径，分级锥梯级的直径差不超过被测内径的2%。国家技术监督局1993-12-30批准1994-10-01实施1
