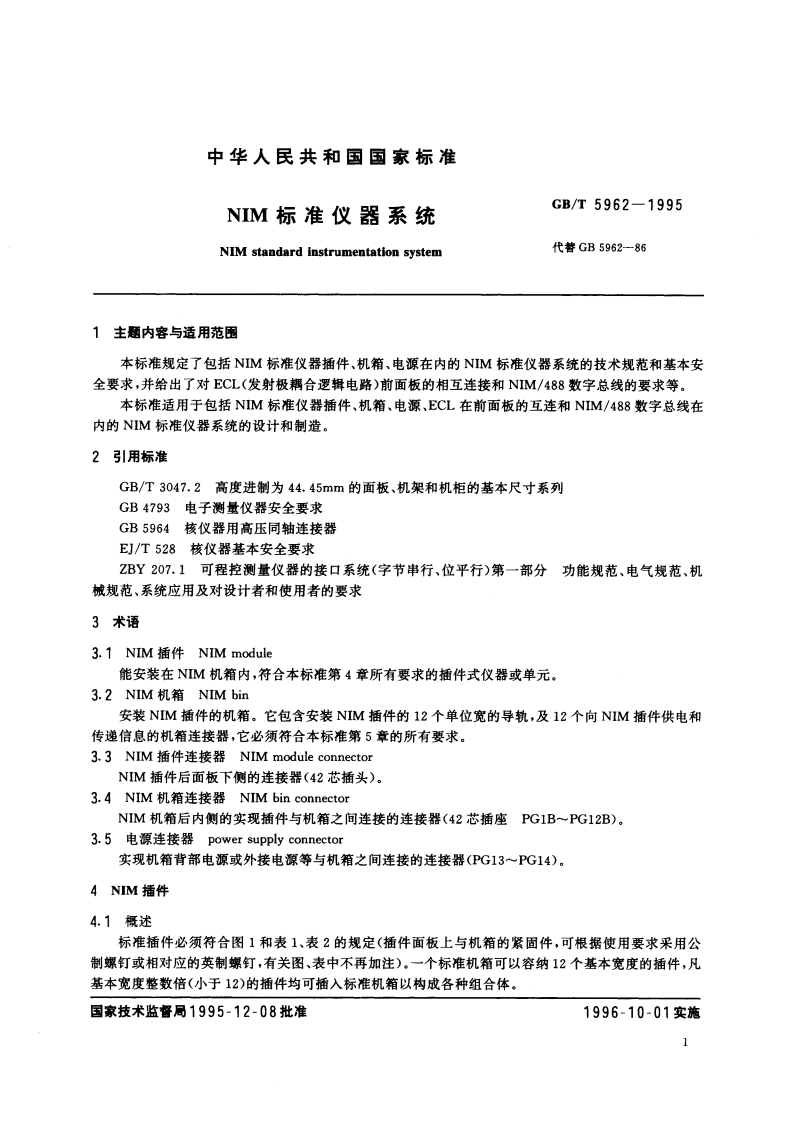

中华人民共和国国家标准NM标准仪器系统GB/T5962-1995NIM standard instrumentation system代替GB5962861主题内容与适用范图本标准规定了包括NM标准仪器插件、机箱、电源在内的NIM标准仪器系统的技术规范和基本安全要求，并给出了对ECL(发射极耦合逻辑电路)前面板的相互连接和NM/488数字总线的要求等。本标准适用于包括NM标准仪器插件、机箱、电源，ECL在前面板的互连和NIM/488数字总线在内的NIM标准仪器系统的设计和制造。2引用标准GB/T3047.2高度进制为44.45mm的面板、机架和机柜的基本尺寸系列GB4793电子测量仪器安全要求GB5964核仪器用高压同轴连接器EJ/T528核仪器基本安全要求ZBY207.1可程控测量仪器的接口系统（字节串行、位平行）第一部分功能规范、电气规范、机械规范、系统应用及对设计者和使用者的要求3术语3.1NM插件NIM module能安装在NM机箱内，符合本标准第4章所有要求的插件式仪器或单元。3.2NIM机箱NIM bin安装NIM插件的机箱。它包含安装NIM插件的12个单位宽的导轨，及12个向NIM插件供电和传递信息的机箱连接器，它必须符合本标准第5章的所有要求。3.3NIM插件连接器NIM module connectorNIM插件后面板下侧的连接器(42芯插头)。3.4NIM机箱连接器NIM bin connectorNIM机箱后内侧的实现插件与机箱之间连接的连接器(42芯插座PG1BPG12B)。3.5电源连接器power supply connector实现机箱背部电源或外接电源等与机箱之间连接的连接器(PG13PG14)。4NIM插件4.1概述标准插件必须符合图1和表1、表2的规定（插件面板上与机箱的紧固件，可根据使用要求采用公制螺钉或相对应的英制螺钉，有关图、表中不再加注)。一个标准机箱可以容纳12个基本宽度的插件，凡基本宽度整数倍（小于12）的插件均可插入标准机箱以构成各种组合体。国家技术监督局1995-12-08批准1996-10-01实施1
