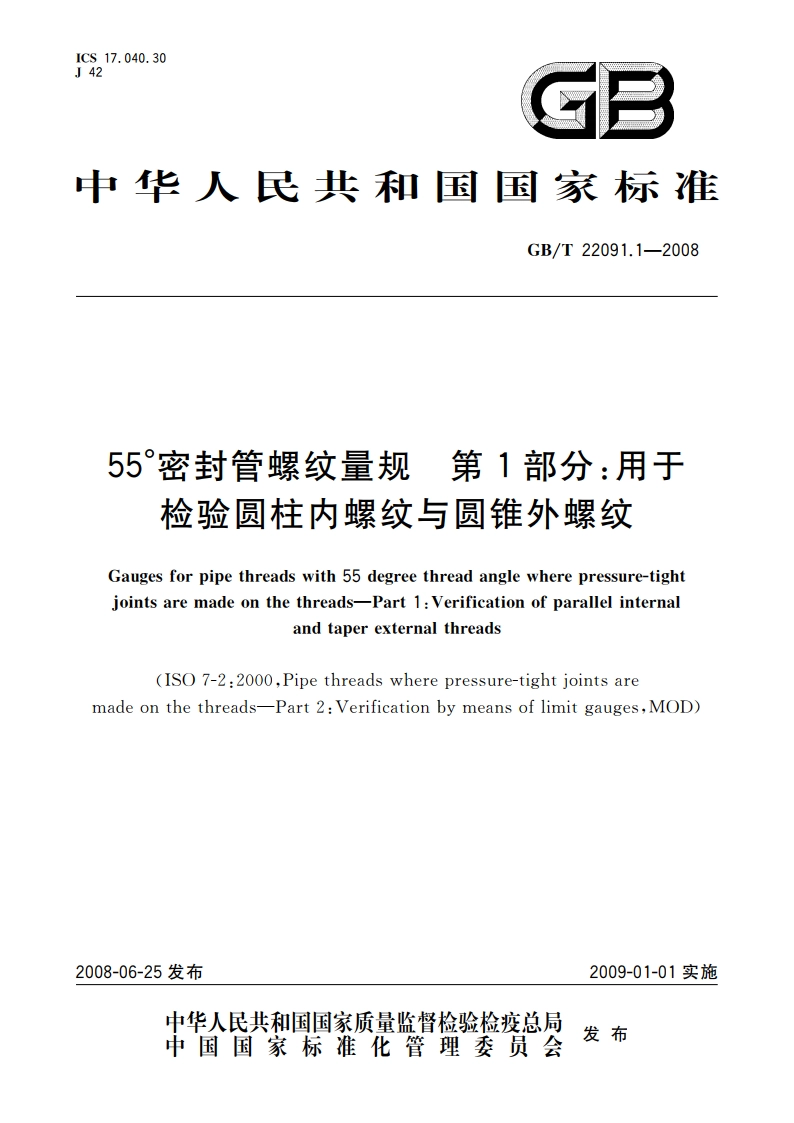

55°密封管螺纹量规 第1部分：用于检验圆柱内螺纹与圆锥外螺纹 GBT 22091.1-2008.pdf

GB/T22091.1-200855密封管螺纹量规第1部分：用于检验圆柱内螺纹与圆锥外螺纹1范围GB/T22091的本部分规定了55密封管螺纹量规的设计、尺寸和制造公差、检验、标记等。本部分规定的量规体系1)适用于检验GB/T7306.1-2000规定的圆柱内螺纹和圆锥外螺纹。2规范性引用文件下列文件中的条款通过GB/T22091的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T7306.1一200055密封管螺纹第1部分：圆柱内螺纹与圆维外螺纹(eqv IS07-1:1994)3术语和定义GB/T7306.1一2000中确立的、图1所示的以及下列术语和定义适用于本部分。3.1容纳长度accommodation length内螺纹工件端面到与外螺纹工件配合时将遇到的第一个瘴碍物之间的距离，见图1。注：图1适用于圆柱内螺纹(Rp)和圆锥内螺纹(Rc),螺尾完整螺纹完整螺纹清根未清根容纳长度容纳长度图1容纳长度4量规的名称和代号，功能、特征及使用规则表1中所列的量规名称和代号、功能、特征及使用规则适用于本部分。1)未经特别提示，本部分规定的量规体系不可以用于注塑零件上螺纹的检验。GB/T22091.1-2008表1名称代号功能特征使用规则检脸圆柱内螺纹(Rp)基锥度为1：16，完整全牙型圆锥螺纹塞规No.1准平面上的大径(D)和中见附录A.2和图A.2的外螺致牙型径(D2)带空刀的全牙型圆锥螺检验圆柱内架纹(Rp)基No.2准平面上的大径(D)和中锥度为1：16，完整见附录A.2和图A.3纹塞规的外螺纹牙型径(D,),以及其容纳长度检验四锥外螺纹(R)基全牙型圆柱螺纹环规No.3准平面上的小径（山）和中完整的内螺纹牙型见附录A.3和图A.4径(d2)检验圆锥外票纹(R)的锥度为1：16的光光滑四锥环规No.4见附录A.3和图A.5大径(d)和有效螺纹长度滑内圆锥截短牙型圆锥螺纹校对检险No.3规制造和磨锥度为1：16、截短见8.1.2和图11，及见8.2.2No.5寒规损的尺寸的外螺致牙型和图14截短牙型圆柱螺纹校对检险No.1规、No.2规见8.1.1和图10，及见8.2.2No.6战短的内螺纹牙型环规制造和磨损的尺寸和图13注1：在制造No.1规和No.2规时，是否用No.6规来检脸由量规制造者决定：而用No.6规来检脸No.】规和No,2规是否磨损由量规使用者决定，注2：当对No.1规或No.2规的中径精度有争议时，用直接测量法所获得的结果将优于用No.6规检验所得到的结朵。5符号及说明表2中所列的符号及说明适用于本部分。表2符号说明bNo.3规大径处的间隙槽宽度（见图4），No.1规、No.2规小径处的间隙柚宽度（见图2.图3）No.6规大径处的间隙槽宽度（见图7），No.5规小径处的间隙槽宽度（见图6）No.1规、No.2规、No.5规上公差台阶的高度（见图2、图3、图6）0内螺纹在基准平面上的大径（见GB/T7306.1一2000）Dy内螺纹在基淮平面上的小径（见GB/T7306.1一2000）Da内螺纹在基准平面上的中径（见GB/T7306.1一2000）DNo.3规、No.4规的沉孔直径（见图4.图5）d外螺纹在基准平面上的大径（见GB/T7306.1一2000）外螺致在基准平面上的小径（见GB/T7306.1一2000）
