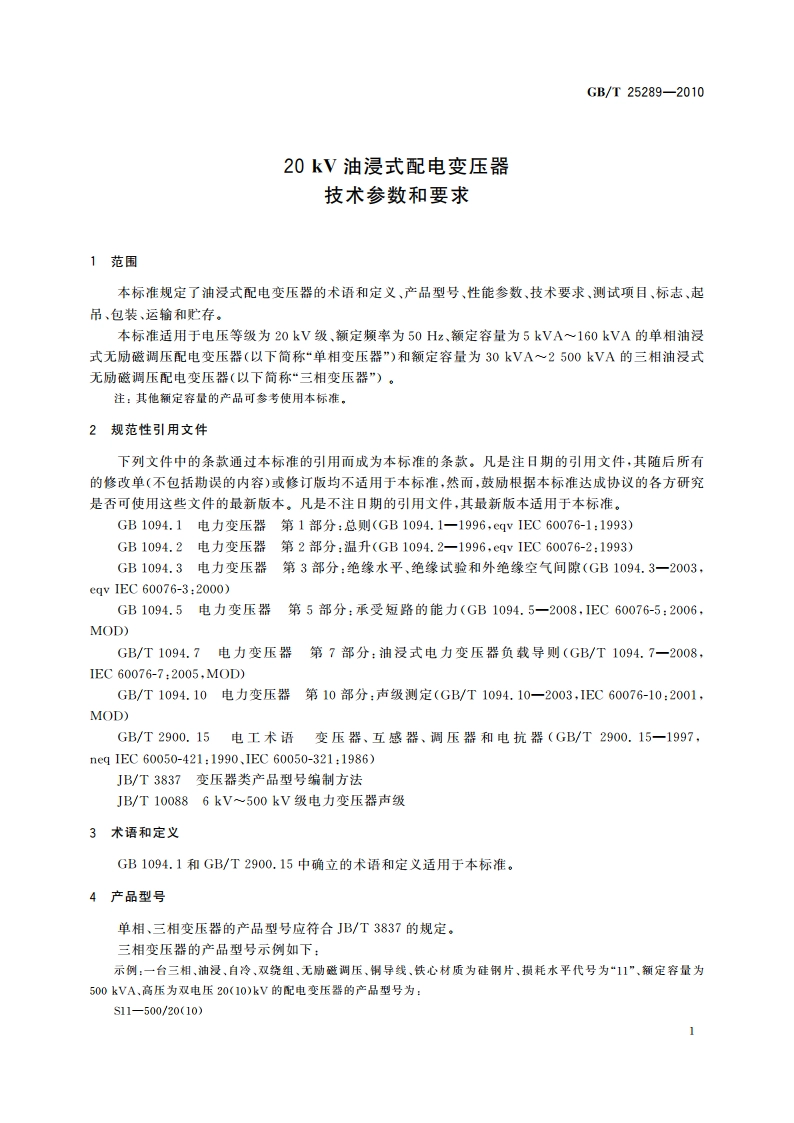

GB/T25289-201020kV油浸式配电变压器技术参数和要求1范围本标准规定了油浸式配电变压器的术语和定义、产品型号、性能参数、技术要求、测试项目、标志、起吊、包装、运输和贮存。本标准适用于电压等级为20kV级、额定频率为50Hz、额定容量为5kVA160kVA的单相油浸式无励磁调压配电变压器（以下简称“单相变压器”）和额定容量为30kVA一2500kVA的三相油浸式无励磁调压配电变压器（以下简称“三相变压器”）。注：其他额定容量的产品可参考使用本标准2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB1094.1电力变压器第1部分：总则(GB1094.1一1996，eqv IEC60076-1:1993)GB1094.2电力变压器第2部分：温升(GB1094.2一1996，eqv IEC60076-2:1993)GB1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙(GB1094.3一2003，eqv IEC60076-3:2000)GB1094.5电力变压器第5部分：承受短路的能力(GB1094.5一2008，IEC60076-5:2006,MOD)GB/T1094.7电力变压器第7部分：油浸式电力变压器负载导则(GB/T1094.7一2008，IEC60076-7:2005,MOD)GB/T1094.10电力变压器第10部分：声级测定(GB/T1094.10一2003，IEC60076-10:2001,MOD)GB/T2900.15电工术语变压器、互感器、周压器和电抗器(GB/T2900,15一1997，neq IEC60050-421:1990、1EC60050-321:1986)JB/T3837变压器类产品型号编制方法JB/T100886kV500kV级电力变压器声级3术语和定义GB1094.1和GB/T2900.15中确立的术语和定义适用于本标准。4产品型号单相、三相变压器的产品型号应符合JB/T3837的规定。三相变压器的产品型号示例如下：示例：一台三相、油浸、自冷、双绕组、无励磁调压、铜导线、铁心材质为硅钢片、损耗水平代号为“11”、额定容量为500kVA、高压为双电压20(10)kV的配电变压器的产品型号为：S11-500/20(10)1
