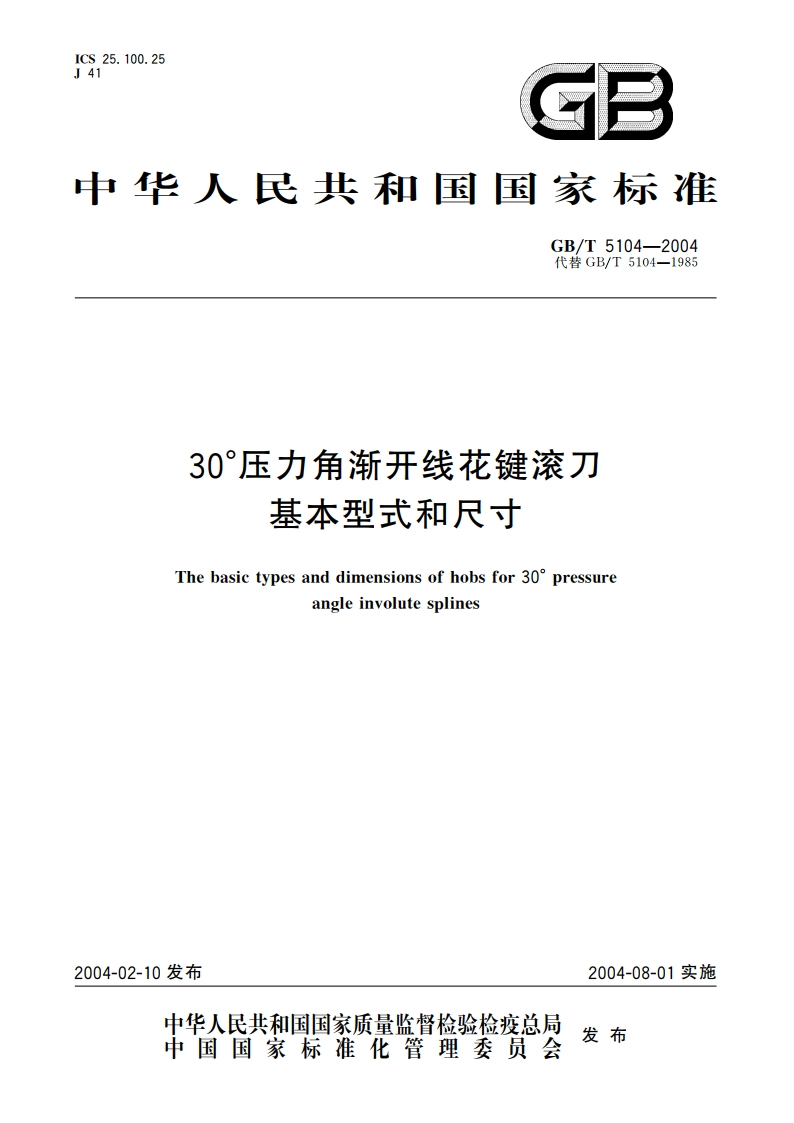

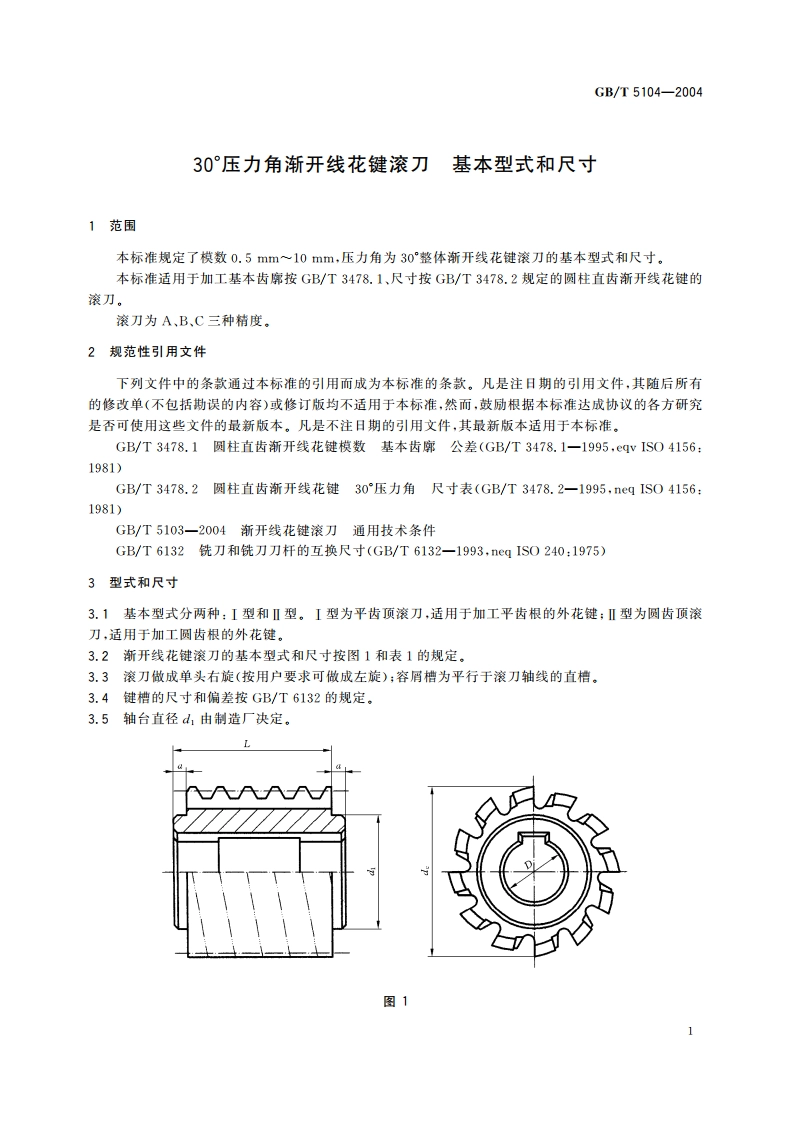

ICS25.100.25J41B中华人民共和国国家标准GB/T5104-2004代替GB/T5104一198530压力角渐开线花键滚刀基本型式和尺寸The basic types and dimensions of hobs for 30 pressureangle involute splines2004-02-10发布2004-08-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T5104-200430压力角渐开线花键滚刀基本型式和尺寸1范围本标淮规定了模数0.5mm10mm,压力角为30整体渐开线花键滚刀的基本型式和尺寸。本标准适用于加工基本齿廓按GB/T3478.1、尺寸按GB/T3478.2规定的圆柱直齿渐开线花键的滚刀。滚刀为A、B.C三种精度。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的量新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3478.1圆柱直齿渐开线花键模数基本齿廓公差(GB/T3478.1一1995，eqv IS04156:1981)GB/T3478.2圆柱直齿渐开线花键30压力角尺寸表(GB/T3478.2一1995，neq IS04156:1981)GB/T5103一2004渐开线花键滚刀通用技术条件GB/T6132铣刀和铣刀刀杆的互换尺寸(GB/T6132一1993，neq IS0240:1975)3型式和尺寸3.1基本型式分两种：I型和型。I型为平齿顶滚刀，适用于加工平齿根的外花键：型为圆齿顶滚刀，适用于加工圆齿根的外花键。3.2新开线花键滚刀的基本型式和尺寸按图1和表1的规定，3.3滚刀做成单头右旋（按用户要求可做成左旋）：容屑槽为平行于滚刀轴线的直槽。3.4键槽的尺寸和偏差按GB/T6132的规定。3.5轴台直径山1由制造厂决定。图1
