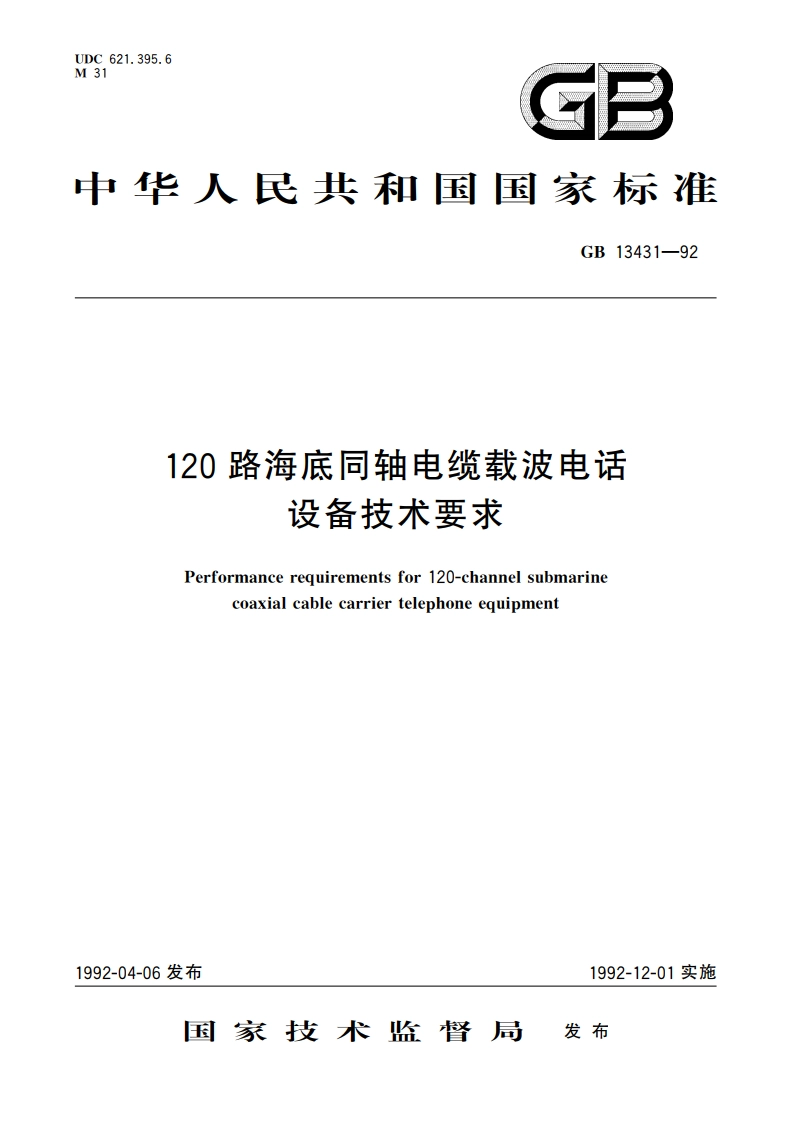

120路海底同轴电缆载波电话设备技术要求 GBT 13431-1992.pdf

中华人民共和国国家标准120路海底同轴电缆载波电话GB13431-92设备技术要求Performance requirements for 120-channel submarinecoaxial cable carrier telephone equipment本标准参照采用了国际电报电话咨询委员会(CCITT)G系列的相关建议(1984年版).1主题内容与适用范围本标准规定了120路海底同轴电缆载波电话设备的技术要求。本标准适用于120路海底同轴电缆载波电话设备，亦可用于制造厂家及使用单位作为制订验收规则及维护规范的依据。2引用标准GB3047.1面板、架和柜的基本尺寸系列GB3384模拟载波通信系统网络接口参数GB3482电子设备雷击试验方法3设备组成、结构及外形尺寸3.1设备组成3.1.1线路设备一般包括海底增音机、海底均衡器、终端增音机架(A)、终端增音机架(B)、遥测架和远供架。3.1.2终端调制设备一般包括音终架、通路架、群路架和载供架。3.2结构及外形尺寸3.2.1终端设备终端设备系指终端调制设备和线路设备中的终端增音机架(A)、终端增音机架(B)、遥测架和远供架。终端设备各机架的结构和外形尺寸应符合GB3047.1第6至9章的规定。3.2.2海底增音机、海底均衡器3.2.2.1结构a.采用圆筒形软式结构；b.外壳应有型号、遥测频率和供电电流极性标记。3.2.2.2外形尺寸海底增音机、海底均衡器的外形尺寸：外径不大于280mm,长度不大于1442mm。国家技术监督局1992-04-06批准1992-12-01实施1
