1型六角螺母 细牙 GBT 6171-2016.pdf

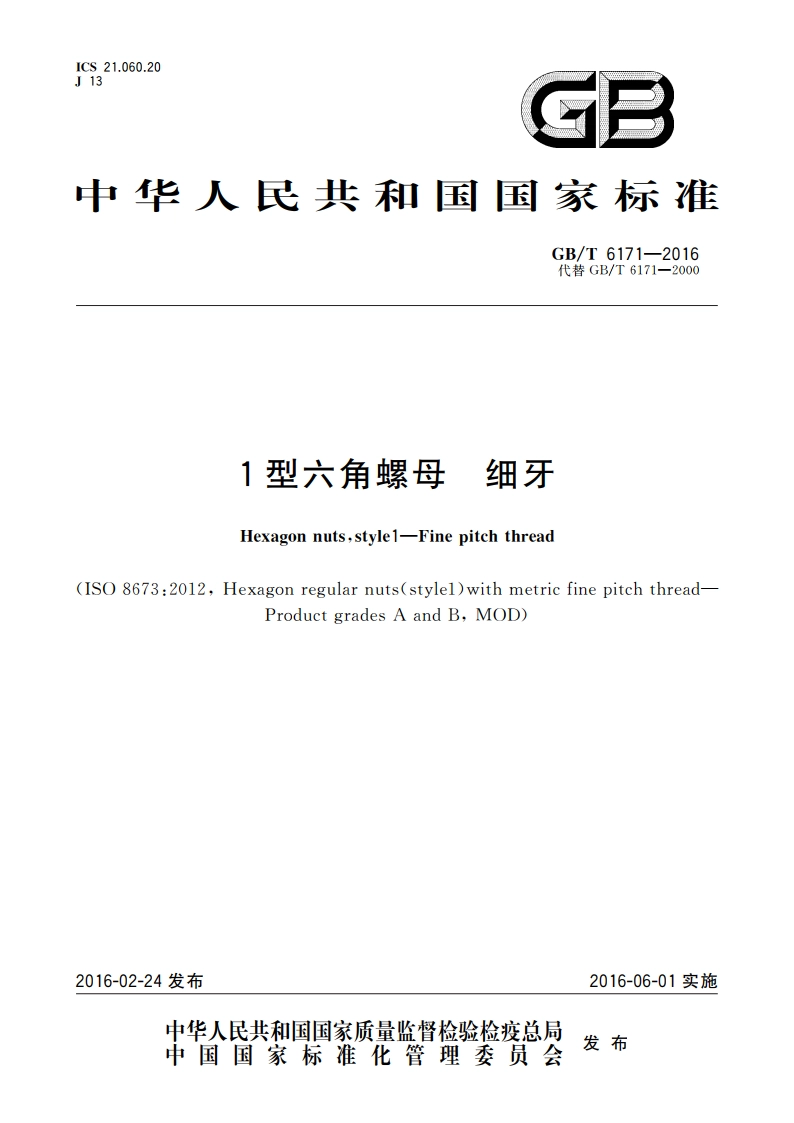

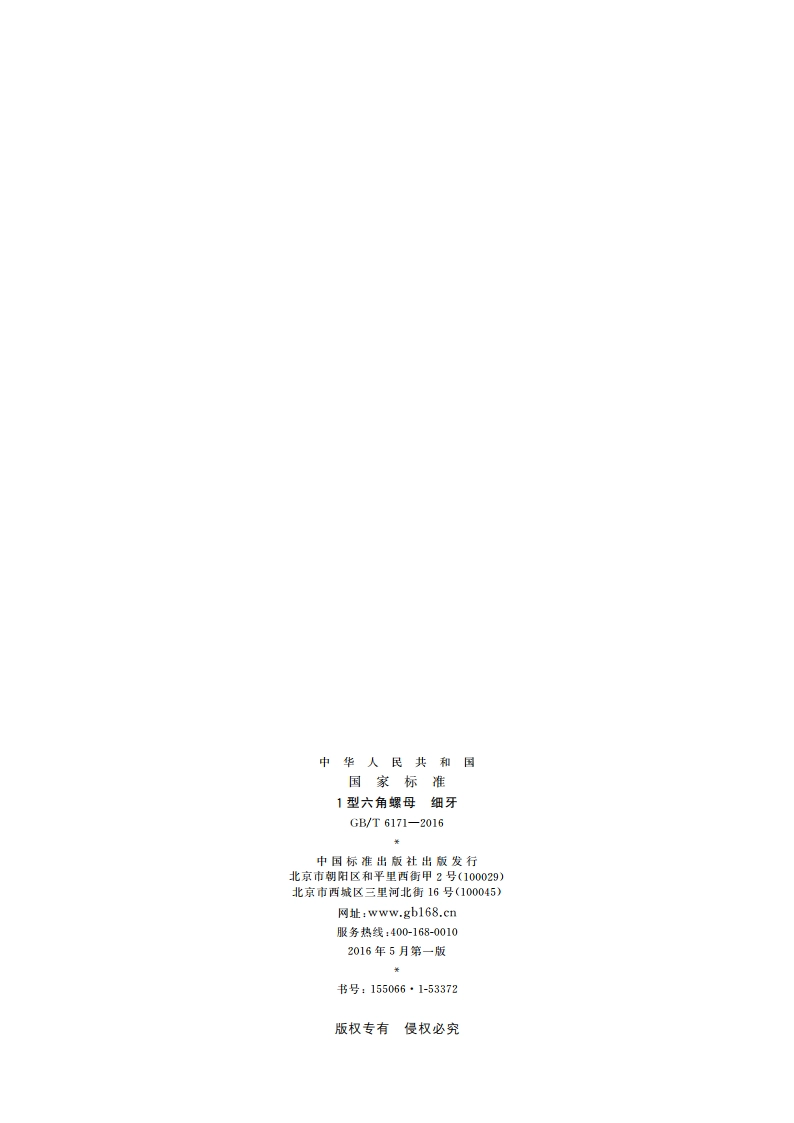

中华人民共和国国家标准1型六角螺母细牙GB/T6171-2016中国标准出版社出版发行北京市初阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)网址：服务热线：400-168-00102016年5月第一版书号：1550661-53372版权专有侵权必究GB/T6171-20161型六角螺母细牙1范围本标准规定了细牙1型六角螺母的型式尺寸、技术条件和标记。本标准适用于螺纹公称直径D=8mm64mm、性能等级为6、8和10级、A2-50、A2-70、A4-50A4-70、CU2、CU3和AL4、产品等级为A和B级、细牙螺纹的1型六角螺母。A级用于D16mm的螺母：B级用于D16mm的螺母。注：因细牙螺纹的螺母高度不足，造成较高的螺纹脱扣率，可以使用2型六角螺母，见GB/T6176。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T90.1紧固件验收检查(GB/T90.1一2002,1S03269:2000,IDT)GB/T90.2紧固件标志与包装GB/T193普通螺纹直径与螺距系列(GB/T193一2003，IS0261:1998,MOD)GB/T1237紧固件标记方法(GB/T1237一2000，cqv1S08991:1986)GB/T3098.2紧固件机械性能螺母(GB/T3098.2一2015,1S0898-2:2012,MOD)GB/T3098.10紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母(GB/T3098.10一1993,cqv,IS08839:1986)GB/T3098.15紧固件机械性能不锈钢螺母(GB/T3098.15一2014，IS03506-2:2009,MOD)GB/T3103.1紧固件公差螺栓、螺钉、螺柱和螺母(GB/T3103.1一2002，idt1S04759-1:2000)GB/T5267.1紧固件电镀层(GB/T5267.1一2002，IS04042:1999,IDT)GB/T5267.2紧固件非电解锌片涂层(GB/T5267.2一2002，IS010683:2000,IDT)GB/T5267.4紧固件表面处理耐腐蚀不锈钢钝化处理(GB/T5267.4一2009，IS016048:2003,IDT)GB/T5276紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注(GB/T5276一2015，IS0225:2010,MOD)GB/T5779.2紧固件表面缺陷螺母(GB/T5779.2-2000,idt1S06157-2:1995)GB/T61762型六角螺母细牙(GB/T6176一2016，IS08674:2012,M0D)GB/T9145普通螺纹中等精度、优选系列的极限尺寸(GB/T9145一2003，IS0965-2:1998,MOD)GB/T16938紧固件螺栓、螺钉、螺柱和螺母通用技术条件(GB/T16938一2008，IS08992:2005,1DT)3尺寸螺母的型式尺寸见图1、表1和表2。尺寸代号和标注应符合GB/T5276。1
