船舶和海上技术 电气舵角指示器 GBT 29485-2013.pdf

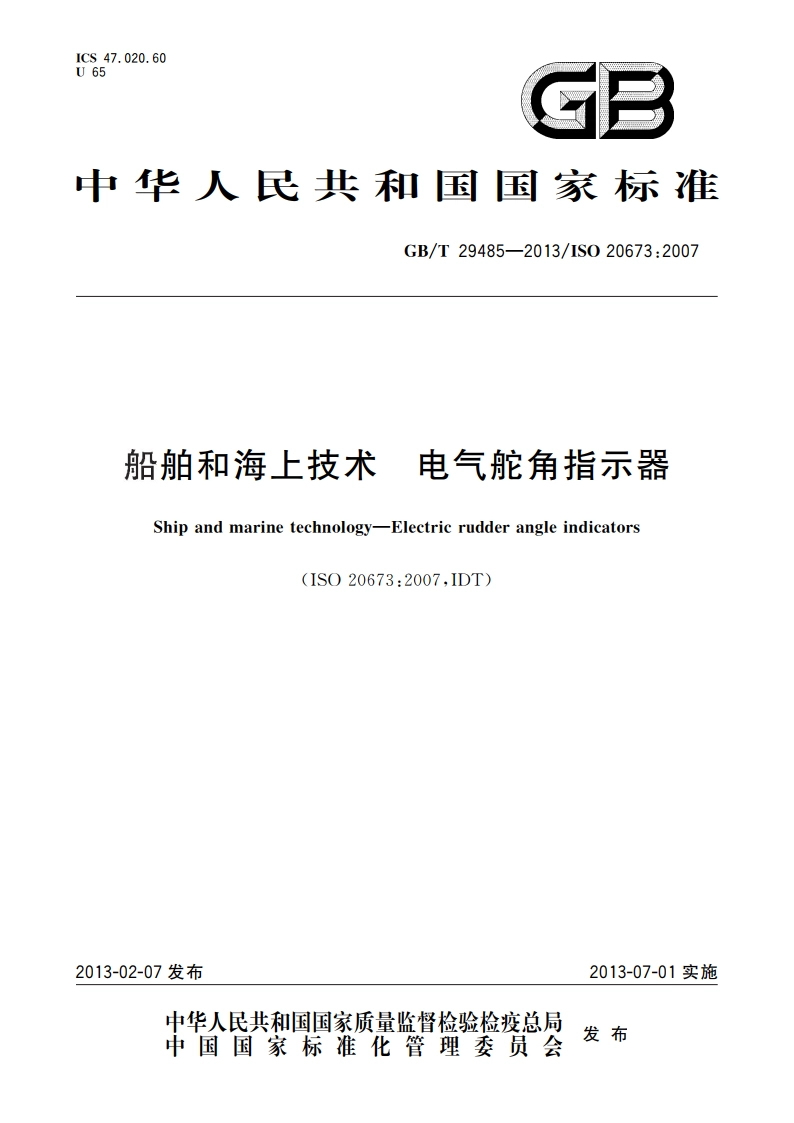

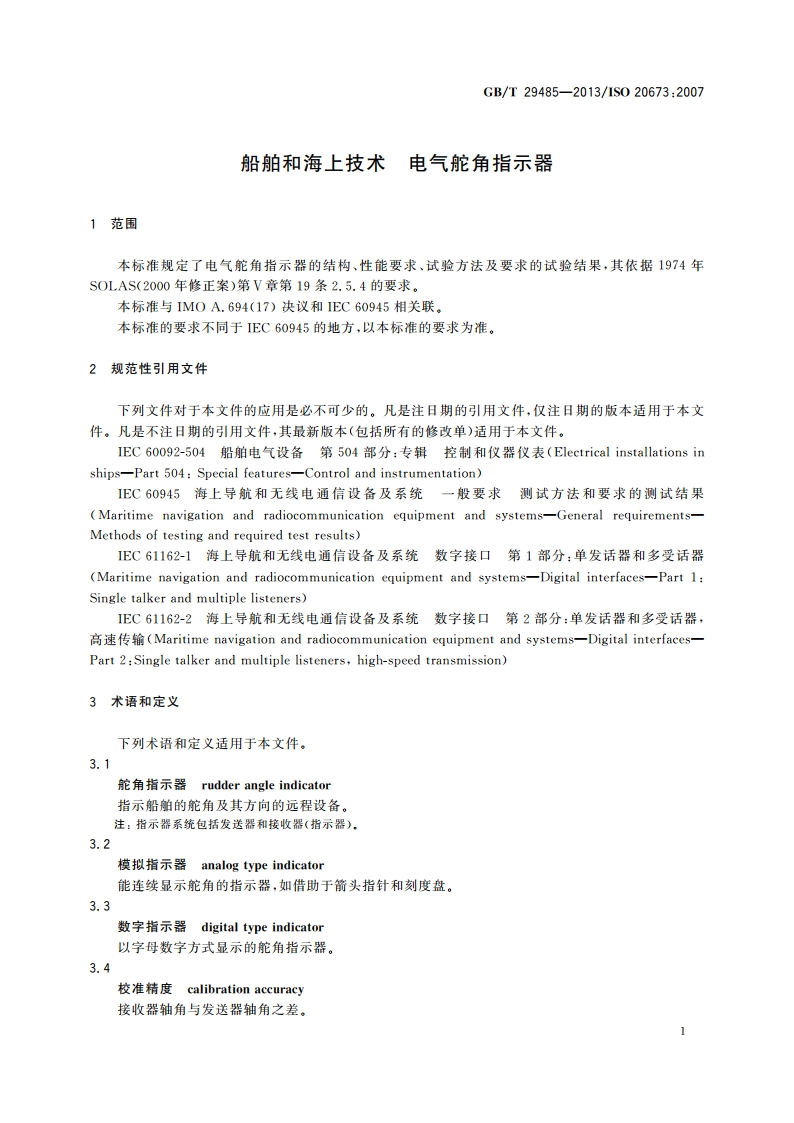

ICS47.020.60U65B中华人民共和国国家标准GB/T29485一2013/1S020673:2007船舶和海上技术电气舵角指示器Ship and marine technology-Electric rudder angle indicators(IS020673:2007,IDT)2013-02-07发布2013-07-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T29485-2013/1S020673:20073.5阻尼效果damping efficiency指示角匹配发送器轴角的时间。3.6满刻度full scale从0至左舵（或右舵）方向的最大角。4指示器系统结构4.1一般要求结构一般应符合以下要求。4.1.1指示器系统设备外壳应坚固并且应设计成方便调节及维修的结构4.1,2指示器系统应设有接地端子或其结构应能连接于电气接地装置。4.1.3指示器系统应包括模拟指示器。如果适合，还可另外使用数字指示器。4.2发送器发送器应符合以下要求。4.2.1发送器应能通过连杆或皮带，或其他适用方法由舵柄来驱动。4.2.2发送器应能进行调节。4.2.3如果发送器传动装置含枢轴连接件，则枢轴连接件应设计成不会因振动而松动的结构。4.3接收器（指示器）指示器应符合以下要求。4.3.1指示器应与发送器连接，且应指示舵角和方向。4.3.2指示器上指示的左舵方向和右舵方向的最大角应相同，且应不小于40。刻度应不小于1”。每5的刻度线应长于母1的刻度线。如果是宽角指示器，角度为70及70以上的，刻度可为2。刻度为2的指示器，其刻度盘上每10的刻度线应长于其他的刻度线。4.3.3指示器的指针应能调节到零。4.3.4刻度盘上表示左舵角度的字母和刻度应与表示右舵角度的字母和刻度有明显的区别。4.3.5除了维持指示器读数的调光器以外，所有指示器的照明应能调节到零。4.3.6所有指示器的照明应设计成不妨碍夜间操作者视觉，甚至在昏暗灯光或黑暗下也同样能看清刻度、指针和字母。5性能要求5.1一般要求发送器应有足够的能力使所有连接的指示器同时运行时符合5.2、5.3和5.4的要求。制造商应规定连接指示器的容量。2
