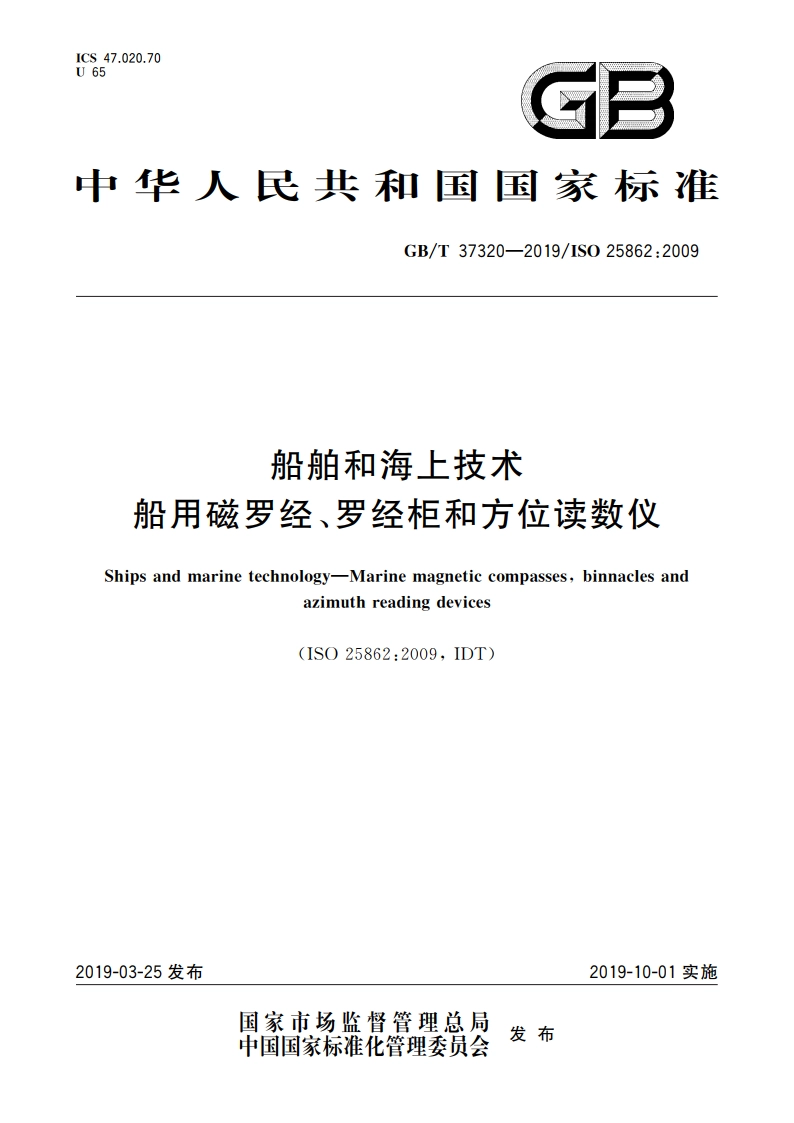

船舶和海上技术 船用磁罗经、罗经柜和方位读数仪 GBT 37320-2019.pdf

GB/T37320-2019/1S025862:20093.1磁控传感器magnetic control sensor利用地磁激励供给艏向控制系统、控制航向偏离报警装置或供给其他设备的信号的传感器。3.2最小距离minimum distance船体结构铁磁物件的最近点和磁罗经中心之间的距离。注：标准磁罗经的最小距离在附录E的图E1中给出，操舵磁罗经的最小拒离在图E2中给出，3.3安全距离safe distance有关设备的最近点和磁罗经中心之间的距离。注：安全距离的确定在附录F中详细说明。4磁罗经4.1结构和材料4.1.1磁性材料磁罗经指向系统所用的磁钢应为具有高顽磁的磁性材料，其矫顽力应不小于18kA/。除传送型磁罗经外，磁罗经使用的其他材料应为非磁性材料。4.1.2船艏基线在A级磁罗经中，对于直读系统和反射型磁罗经船艏基线和度盘外围边缘的距高应为1.5m3.0mm,对于投影型磁罗经距离应为0.5mm1.5mm。船舶基线的宽度应不大于度盘刻度的0.5。在B级磁罗经中，磁罗经应至少安装一条船艏基线，该基线指示着船艏方向（主船艏基线）。可设有其他的基线。船艏基线的设计应确保带有常平架磁罗经的罗盆倾斜10”或其他磁罗经罗盆倾斜30时，能在操舵位置根据船艏基线读取磁罗经指示值。4.1.3度盘位置（仅A级）当定向环和方向读数仪座均水平时，度盘的分度边缘线、船艏基线（若为一个点）、枢轴尖和外常平架轴线均应与罗盆的常平架轴线处于一个水平面上，偏差不超过士1mm。4.1.4常平架两抽线间的关系内、外常平架轴线相交角度应在表1给定的值内。通过常平架轴线的两平面应相交在高轴尖1mm范围内。所有的端间隙不应超出其公差。表1常平架轴线间角度磁罗经常平架轴线间角度A级(90土1)B级(90土2)外常平架轴线应为纵向。与常平架相关的要求不适用于本标准中包含的无常平架的磁罗经。
