电动汽车产品使用说明 应急救援 GBT 38117-2019.pdf

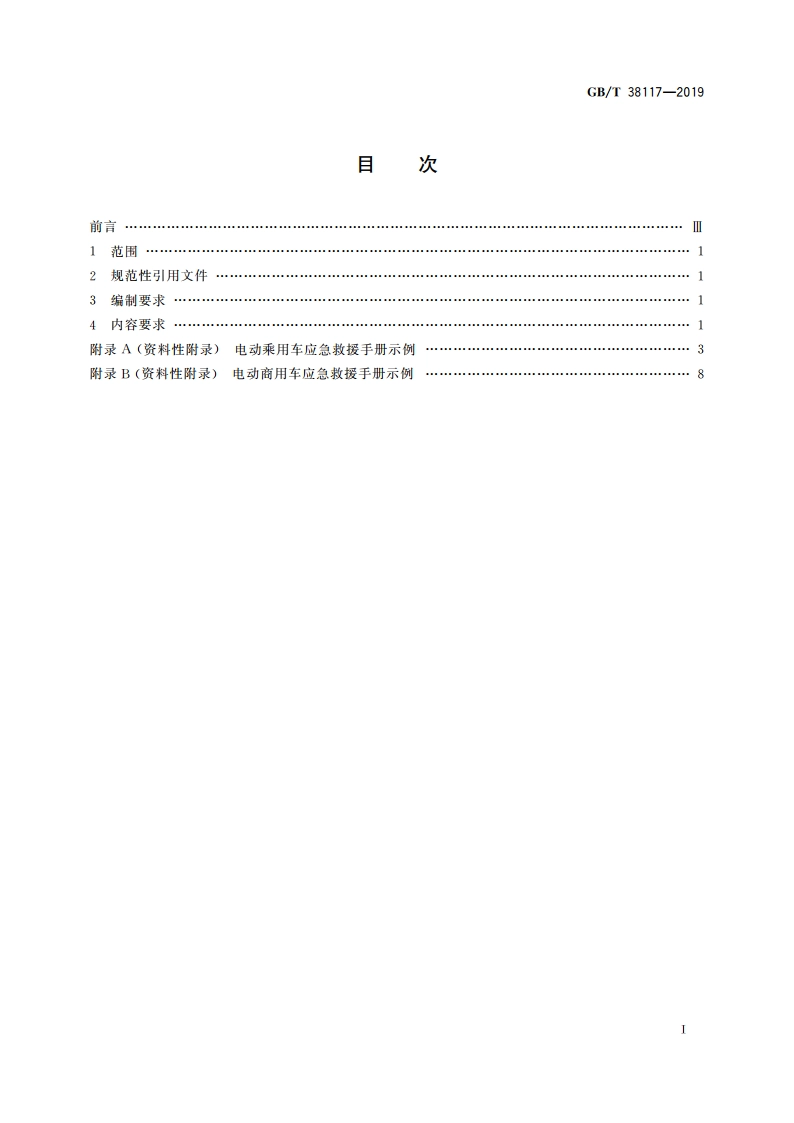

GB/T38117-2019目次前言1范围2规范性引用文件】3编制要求”14内容要求1附录A(资料性附录)电动乘用车应急敕授手册示例3附录B(资料性附录)电动商用车应急救授手册示例8GB/T381172019时，应以图示的方式给出所有外观识别标识及其在车辆上的位置。4.1.4动力系统信息4.1.4.1应以车型侧视透视图和俯视透视图的方式给出电动汽车电池包、高压线缆、电机等关键部件的位置示意，并以不同的颜色予以区分。当车型透视图还包括其他信息时，应予以标注说明。4.1.42混合动力电动汽车除4.1.4.1要求外，还应提供燃料类型和油箱容量等信息。涉及位置的信息应以车型侧视透视图和俯视透视图的方式给出。4.1.43然料电池电动汽车除4.1.4.1要求外，还应给出燃料电池系统、车载供氢系统和可能发生泄露的部位等信息。涉及位置的信息应以车型侧视透视图和俯视透视图的方式给出。4.1.4.4应给出电动汽车动力电池单体类型、额定电压和额定容量，电池包的数量、尺寸、电压、容量和重量、电池系统额定电压和额定容量等信息。4.1.5应急装置信息应说明电动汽车产品中所有应急装置和逃生装置的名称、功能、位置和使用方法，应以车型府视透视图和侧视透视图的方式说明其位置，应以实物照片的形式说明其形貌。4.2安全标志信息应给出车辆中所有与应急数援相关的安全标志并附释义。4.3紧急敖援处置程序信息电动汽车产品紧急救援处置程序应包括但不限于以下信息：)应急救授人员所需防护装具的种类及防护性能的最低要求等相关信息：b)确保车辆停止运动的操作方式，并以图示方式予以说明；)高压电切断的程序，所有用于高压电切断的部件和操作方法，应使用图示表明其形貌、位置和操作步骤)然料电池电动汽车还应给出氢气泄漏和氢火焰探测所需的设备及方法：)应急救授人员不易切割、扩张的部位和不能切制、扩张、刺穿的部位，并以图示加以说明：)涉水车辆和着火车辆应急处置方法及注意事项，乘员紧急疏散撤离的方法及注意事项：g)事故后车辆撤离现场及临时停放的方法和注意事项等。
