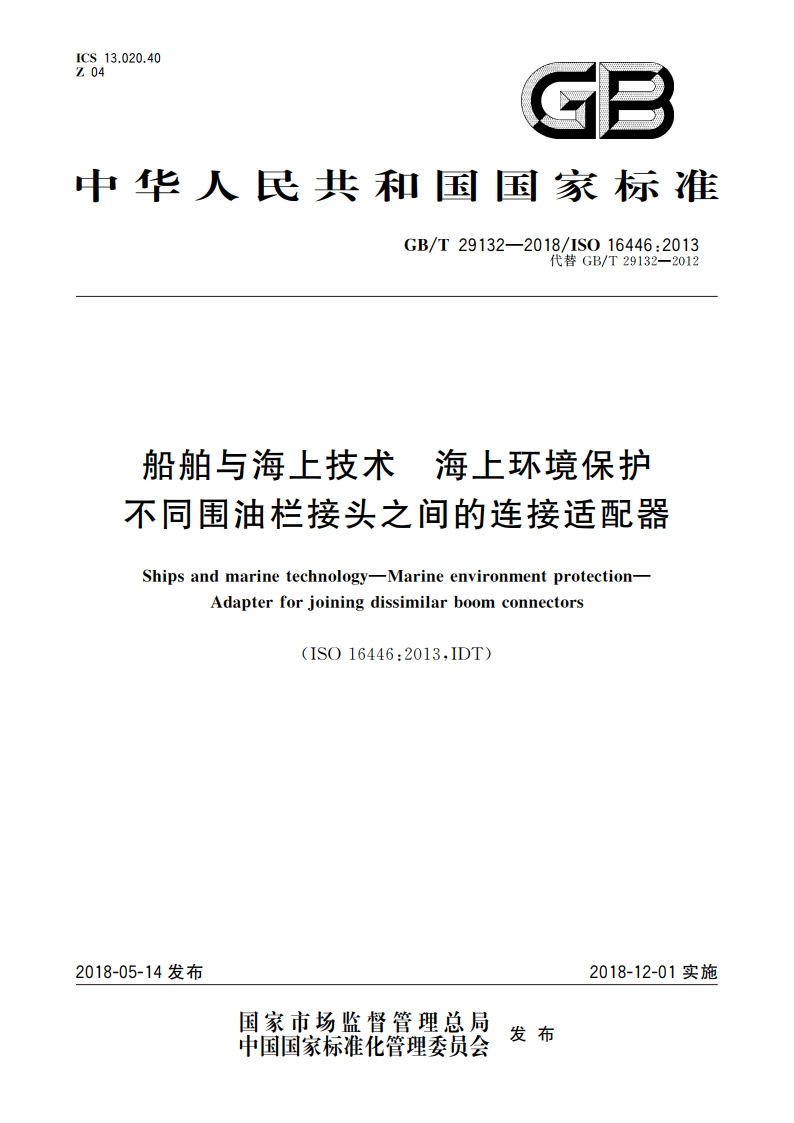

船舶与海上技术 海上环境保护 不同围油栏接头之间的连接适配器 GBT 29132-2018.pdf

GB/T29132-2018/1S016446:2013单位为毫米SI-OWSIF009252X灯8说明：1一围油栏A型接头（五孔接头）：2一适用于A型接头的标准适配器：3一适用于B型接头的标准适配器：4一围油栏B型接头（四孔接头），5一配合面（虚线左边部分），6设计水位线：7一供钩环或固定器对受拉构件进行固定连接的孔8孔.图1围油栏（五孔接头型式的围油栏和四孔接头型式的围油栏）与标准适配器的连接示例说明：1一适配器板，2一锁紧螺母：3平垫圈：4一12mm60mm(1/2in2in)螺栓，注1：该图为两个不同的围油栏接头与相应的标准适配器连接的侧视图示例，注2：螺栓材料为A1SI316不锈钢”或同等性能的材料，注3：水位线上方的第一个孔需易于接近，且能尽量诚小泄露。注4：水位线下方的第一个孔一般需位于油层下面，且与受拉构件构成一直线。注5：供钩环或周定器对受拉构件进行固定连接的孔需位于配合面外部。注6：对于小型围油栏（例如250mm),适配器为了设置必要的孔，可能比接头还要长，图2螺栓连接细节2)A1S316不锈铜是一种适用的商用材料的示例。这里仅是为了给本标准使用者提供方便，并不是限定必须使用该材料.
