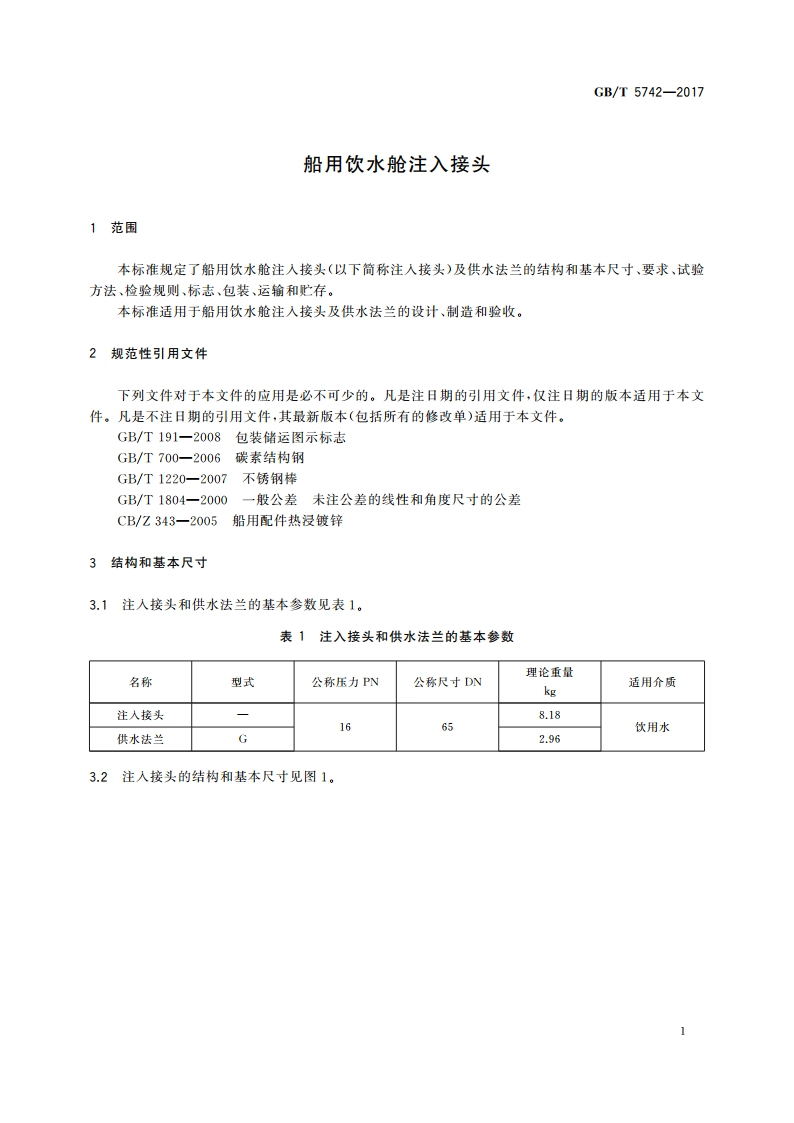

GB/T5742-2017注入接头GB/T5742-201765公称压力为PN16、公称尺寸为DN65的碳钢供水法兰标记为：供水法兰GB/T5742一2017G653.5注入接头与至饮用水供水源的管道或软管是由供水法兰连接的，其连接形式见附录A。3.6注入接头的安装位置参见附录B。4要求4.1材料注入接头及供水法兰主要零件的材料见表2。表2注入接头及供水法兰主要零件的材料材料零件名称名称牌号标准号注水法兰、盲法兰、碳素结构钢Q235AGB/T700-2006供水法兰不锈钢06Crl9Nil0GB/T1220-2007密封垫硅橡胶一锁栓不锈钢06Crl9Nil0GB/T1220-2007密封垫所用硅橡胶应符合饮用水标准，4.2尺寸和尺寸公差注入接头及供水法兰的尺寸应符合3.2和3.3的要求，线性尺寸未注公差应符合GB/T1804一2000中m级的要求，4.3外观4.3.1注人接头及供水法兰的表面应光滑，无裂纹、毛刺等缺陷。4.3.2碳钢零件应按CB/Z343一2005要求进行热浸锌，锌层厚度为70m85m。4.4密封性注入接头在1.76MPa压力下应无泄漏，4.5重量注入接头及供水法兰重量的正偏差应不超过理论重量的4%，5试验方法5.1材料检查注人接头及供水法兰所用材料牌号及材质证书。5.2尺寸和尺寸公差注入接头及供水法兰的线性尺寸及尺寸公差用相应等级的量具检查。3
