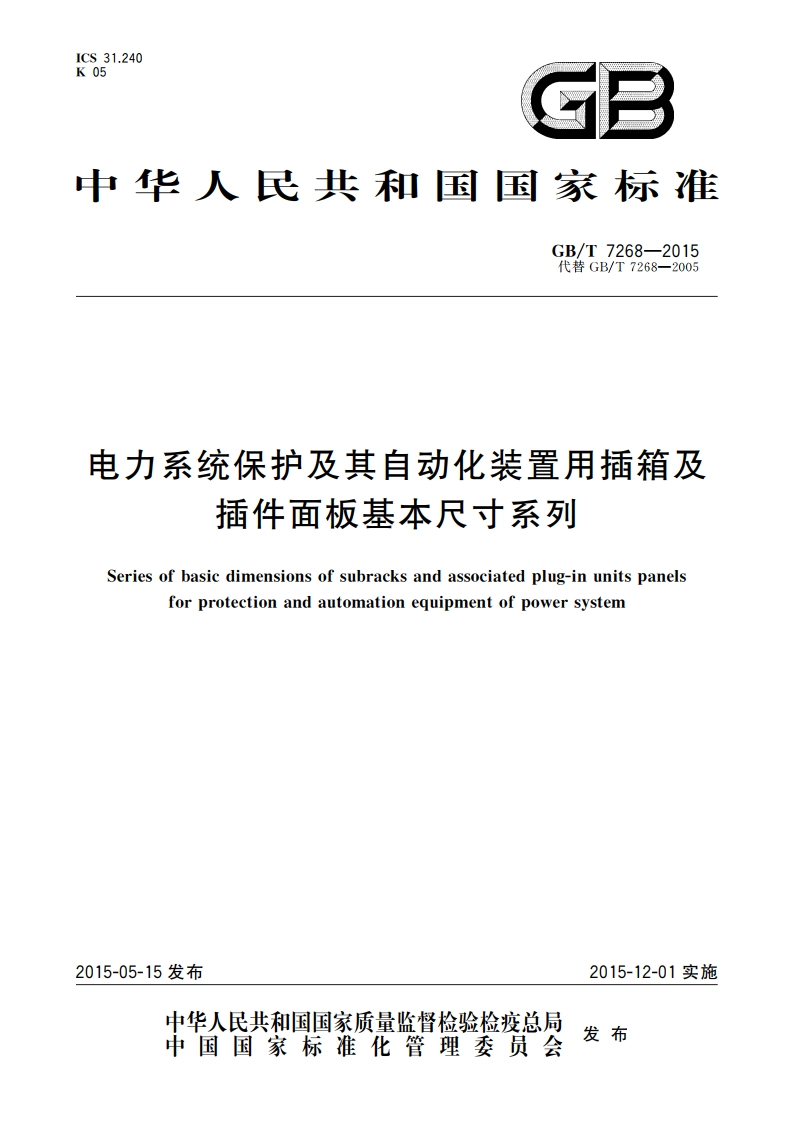

电力系统保护及其自动化装置用插箱及插件面板基本尺寸系列 GBT 7268-2015.pdf

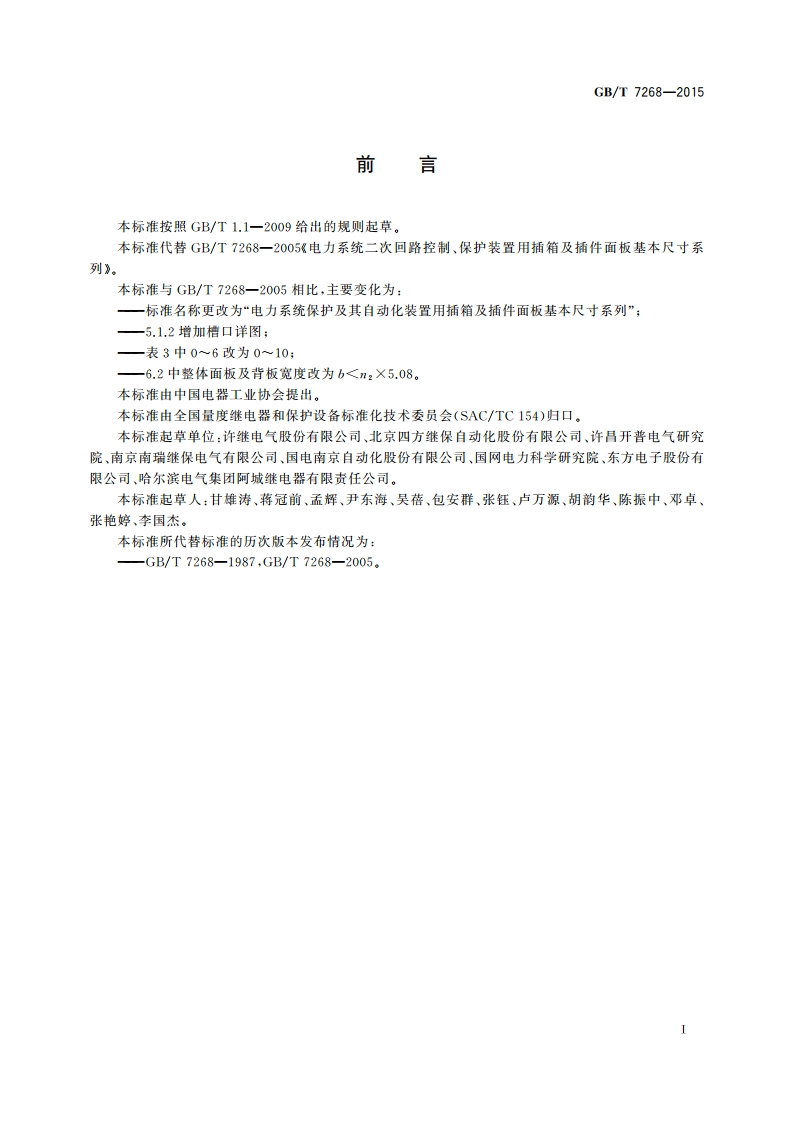

GB/T7268-2015前言本标准按照GB/T1.1一2009给出的规则起草。本标准代替GB/T7268一2005电力系统二次回路控制、保护装置用插箱及插件面板基本尺寸系列。本标准与GB/T7268一2005相比，主要变化为：一标准名称更改为“电力系统保护及其自动化装置用插箱及插件面板基本尺寸系列”：一5.1.2增加槽口详图：一表3中06改为010：一6.2中整体面板及背板宽度改为bn25.08。本标准由中国电器工业协会提出。本标准由全国量度继电器和保护设备标准化技术委员会(SAC/TC154)归口。本标准起草单位：许继电气股份有限公司、北京四方继保自动化股份有限公司、许吕开普电气研究院、南京南瑞继保电气有限公司、国电南京自动化股份有限公司、国网电力科学研究院、东方电子股份有限公司、哈尔滨电气集团阿城继电器有限责任公司。本标准起草人：甘雄涛、蒋冠前、孟辉、尹东海、吴蓓、包安群、张钰、卢万源、胡韵华、陈振中、邓卓、张艳婷、李国杰。本标准所代替标准的历次版本发布情况为：GB/T7268-1987,GB/T7268-2005,GB/T7268-20154.1.2插箱安装孔要素见图2。注：对于其他安装方式，本标准不做规定，可由供应商与用户自行协商，单位为毫米L14.7L.2允许两种孔程10.3士0.413.50.4图2插箱安装孔要素4.1.3插箱高度和宽度方向的尺寸系列见表1。表1插箱高度和宽度方向的尺寸系列单位为毫米高度单元尺寸系列102U3U4USU6U8U9U12UH43.6088.10132.55177.00221.45265.90354.80399.25532.60H:31.8076.2057.15101.60146.05190.50279.40323.85457.20H,5.9537.70H.76.20120.65190.50B482.6B:465.1B4494.2插件面板的基本尺寸系列4.2.1插件面板的各要素见图3。
